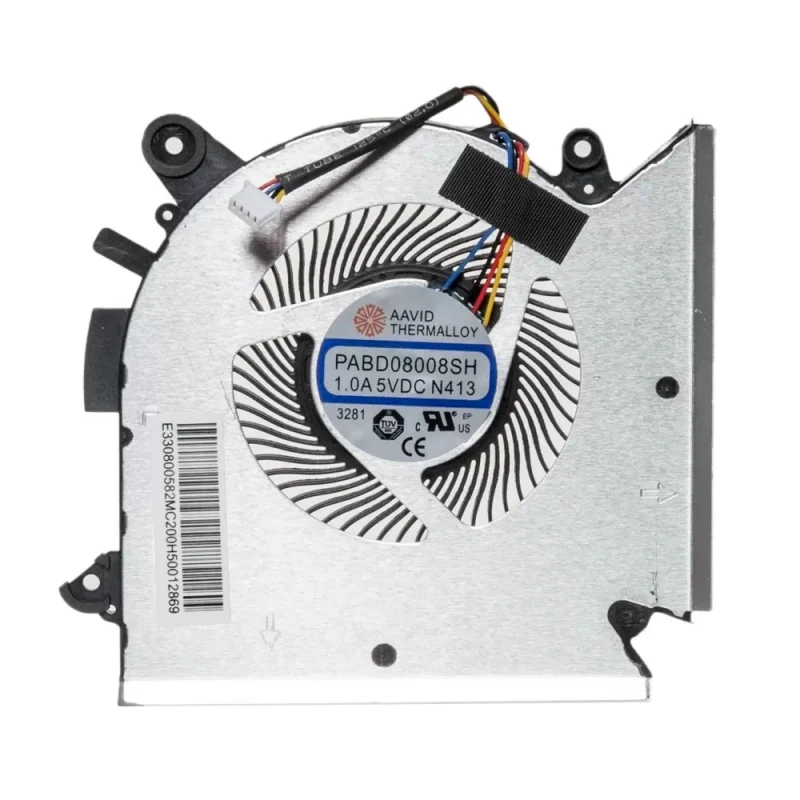

CPU FAN for MSI MS-16R3 original PABD08008SH-N413

Často kladené otázky a riešenia

Je to ventilátor CPU alebo ventilátor GPU?

Tento ventilátor je označený ako ventilátor typu CPU.

Prečo je to dôležité:

• Ventilátory CPU sú spravidla väčšie a nachádzajú sa nad procesorom, často s vyhradeným chladičom a tepelnou trubicou.
• Ventilátory GPU sú zvyčajne menšie a chladia grafický čip – môžu mať samostatný chladič alebo zdieľať systém tepelných trubíc s CPU.
• Kombinované jednotky pokrývajú CPU aj GPU so zdieľaným systémom tepelných trubíc – tie sú bežné v herných notebookoch.
• Inštalácia nesprávneho typu môže mať za následok slabý chladiaci výkon alebo to, že sa ventilátor nezmestí do šasi.

Ako to overiť: Otvorte notebook a pozrite sa na umiestnenie ventilátora – ventilátory CPU bývajú blízko stredu alebo hornej časti základnej dosky, zatiaľ čo ventilátory GPU sú blízko grafického čipu (často na pravej strane). Skontrolujte číslo dielu na pôvodnom ventilátore – často označuje určenie pre CPU alebo GPU (napr. „CPU_FAN“ alebo „GPU_FAN“).

Ak si nie ste istí, pošlite nám fotografiu pôvodného ventilátora a typ Vám potvrdíme.

Aké sú parametre napájania a konektora tohto ventilátora?

Napájanie: DC 5V, 1A | Konektor: 4pin.

Dôležité upozornenia:

• Väčšina ventilátorov do notebookov pracuje s napätím 5 V DC (niektoré staršie modely používajú 3,3 V alebo 12 V). Použitie ventilátora s nesprávnym napätím môže poškodiť základnú dosku alebo spôsobiť, že sa ventilátor neroztočí.
• Typ konektora je rozhodujúci – bežné typy sú:
  • 2‑pin: Základné napájanie a uzemnenie – otáčky sú pevné (bez PWM regulácie).
  • 3‑pin: Napájanie, uzemnenie a tachometer (spätná väzba otáčok) – otáčky sa regulujú zmenou napätia.
  • 4‑pin: Napájanie, uzemnenie, tachometer a PWM (pulzná šírková modulácia) – umožňuje presnú reguláciu otáčok a je najbežnejší v moderných notebookoch.
• Použitie ventilátora s iným počtom pinov môže vyžadovať adaptér alebo nemusí fungovať vôbec – skontrolujte konektor na základnej doske (zvyčajne označený CPU_FAN, FAN1 alebo J_FAN).
• Príkon (vo wattoch) udáva spotrebu energie ventilátora – ventilátor s vyšším príkonom môže odoberať väčší prúd, než dokáže základná doska dodať.

Ak niektorý parameter nie je uvedený, pozrite si fotografie produktu alebo kontaktujte našu podporu.

Čo je potrebné skontrolovať pri fyzickom vzhľade a rozmeroch?

Venujte zvýšenú pozornosť týmto fyzickým vlastnostiam:

• Zmerajte šírku, výšku a hrúbku pôvodného ventilátora. Aj rozdiel 1‑2 mm môže spôsobiť, že sa ventilátor nezmestí do šasi.
• Upevňovacie spony a poloha otvorov pre skrutky: Spony a otvory pre skrutky musia lícovať so šasi notebooku. Na zostave ventilátora bývajú zvyčajne 2‑4 otvory pre skrutky alebo spony.
• Celkový tvar: Porovnajte bočný profil a obrys telesa ventilátora – niektoré ventilátory majú špecifické zakrivenie, aby obchádzali iné komponenty (napr. sloty RAM, batériu).
• Spojenie s chladičom: Ak je Váš ventilátor vybavený pripevneným chladičom, skontrolujte usporiadanie tepelných trubíc a kontaktnú plochu pre CPU/GPU – musí zodpovedať veľkosti a polohe čipu.
• Smer prúdenia vzduchu: Ventilátor by mal fúkať vzduch von cez vetracie otvory – ak si nie ste istí, skontrolujte orientáciu lopatiek.
• Počet a konštrukcia lopatiek ventilátora: Hoci to nie je rozhodujúce pre montáž, iná konštrukcia lopatiek môže ovplyvniť hluk a charakteristiku prúdenia vzduchu.

Najlepší postup: Položte pôvodný ventilátor vedľa fotografií produktu a porovnajte každý detail – polohu otvorov pre skrutky, polohu spôn a tvar telesa ventilátora. Ak si nie ste istí, zmerajte pôvodný ventilátor pravítkom a pošlite nám rozmery.

Dodáva sa tento ventilátor vrátane zostavy chladiča?

Nie, ide výhradne o samostatný ventilátor – nie je súčasťou žiadnej zostavy chladiča.

Čo to pre Vás znamená:

• Budete musieť preložiť existujúci chladič (kovové lamely a tepelné trubice) zo starého ventilátora na nový.
• Uistite sa, že otvory pre skrutky a montážne body na novom ventilátore zodpovedajú Vášmu existujúcemu chladiču – rôzne ventilátory môžu mať odlišné spôsoby upevnenia.
• Ak je Váš chladič poškodený alebo opotrebovaný, odporúčame namiesto toho zakúpiť kombinovanú jednotku (ventilátor a chladič).

Dôležité: Pri prenášaní chladiča vyčistite teplovodivú pastu z chladiča aj z povrchov CPU/GPU a pred opätovnou montážou naneste čerstvú teplovodivú pastu.

Ak si nie ste istí, pošlite nám fotografiu pôvodnej zostavy – potvrdíme Vám, či je tento ventilátor kompatibilný s Vaším chladičom.

Ako môžem overiť kompatibilitu podľa čísla modelu alebo čísla dielu?

Číslo modelu (PN) tohto ventilátora je PABD08008SH-N413.

Ako overiť kompatibilitu:

• Skontrolujte PN vytlačené na pôvodnom ventilátore – zvyčajne je na štítku na telese ventilátora (napr. „MCF‑MP‑xxxx“, „DA0FANxxx“).
• Ak sa PN zhoduje alebo je uvedené ako kompatibilné na našej stránke produktu, ide o priamu náhradu.
• Ak sa PN líši, stále môže byť kompatibilné – porovnajte fyzické vlastnosti (rozmery, otvory pre skrutky, konektor) a overte ich s uvedenými modelmi notebookov.
• Zaručujeme, že naše produkty sú kompatibilné s modelmi notebookov, ktoré uvádzame – aj keď je PN odlišné, kompatibilitu sme overili.

Tip odborníka: Niektorí výrobcovia notebookov využívajú viacerých dodávateľov ventilátorov – Dell, HP a Lenovo často používajú rôzne PN ventilátorov pre ten istý model. Ak má Váš pôvodný ventilátor odlišné PN, stále môže ísť o funkčnú náhradu. V prípade pochybností nám pošlite fotografiu štítku s PN pôvodného ventilátora spolu s modelom notebooku a kompatibilitu Vám potvrdíme.

Kde sa ventilátor fyzicky nachádza v notebooku?

Ventilátor sa nachádza v základnom šasi (pod krytom D) a je súčasťou systému tepelnej regulácie notebooku. Jeho presná poloha závisí od modelu notebooku:

• Ventilátor CPU: Zvyčajne je umiestnený blízko stredu alebo v ľavej hornej časti základnej dosky, v blízkosti procesora. Odvádza teplo z CPU cez chladič a vypúšťa ho zadnými alebo bočnými vetracími otvormi.
• Ventilátor GPU: Často sa nachádza na pravej strane základnej dosky (v herných notebookoch) alebo blízko grafického čipu.
• Kombinované jednotky: Sú umiestnené centrálne, s tepelnými trubicami vedúcimi k CPU aj GPU, pričom vzduch odvádzajú zadnými vetracími otvormi.
• Ventilátor je pripevnený k základnej doske alebo šasi malými skrutkami (zvyčajne 2‑4) a má kábel, ktorý sa pripája do vyhradeného konektora ventilátora na základnej doske.

Prístup k ventilátoru vyžaduje demontáž spodného krytu (kryt D) a niekedy aj zostavy chladiča (ak je ventilátor pripevnený k nemu). Niektoré modely vyžadujú demontáž základnej dosky, aby bol prístup k ventilátoru zospodu.

Vždy sa riaďte servisným manuálom k Vášmu notebooku, ktorý obsahuje pokyny na demontáž pre konkrétny model.

Ako identifikujem konektor ventilátora na základnej doske a ako pripojím kábel?

Kábel ventilátora sa pripája do vyhradeného konektora na základnej doske. Zvyčajne je zreteľne označený a nachádza sa v oblasti CPU alebo GPU. Bežné označenia zahŕňajú:

• CPU_FAN / CPU_FAN1 – pre chladiace ventilátory CPU.
• FAN1 / FAN2 / SYS_FAN – pre systémové ventilátory.
• J_FAN / JP_FAN – všeobecné označenia konektorov ventilátora.
• GPU_FAN – na niektorých modeloch so samostatným chladením GPU.

Kroky pripojenia:

• Vyrovnajte konektor s príslušným konektorom na doske – je kódovaný (zvyčajne malým výstupkom), takže sa dá zasunúť len jedným spôsobom.
• Zatlačte konektor opatrne, kým nezaklapne alebo sa úplne neusadí.
• Nepoužívajte silu – ak sa konektor nezasunie ľahko, skontrolujte orientáciu a uistite sa, že žiadne piny nie sú ohnuté.
• Pri 4‑pinových PWM ventilátoroch riadi otáčky základná doska; pri 3‑pinových ventilátoroch sa otáčky regulujú zmenou napätia.

Dôležité: Ak nahrádzate 4‑pinový ventilátor 3‑pinovým (alebo naopak), systém môže stále fungovať, ale regulácia otáčok sa môže líšiť. Základná doska zvyčajne spustí 3‑pinový ventilátor na plné otáčky, ak očakáva PWM signál.

Ak má Váš konektor rovnaký počet pinov, ale tvar zástrčky vyzerá inak, niektorí výrobcovia používajú špecifické konektory – v zriedkavých prípadoch môže byť potrebné preosadiť piny alebo použiť adaptér.

Ako vymeniť chladiaci ventilátor krok za krokom?

Poznámka: Výmena ventilátora zahŕňa manipuláciu s teplovodivou pastou a jemnými komponentmi. Postupujte podľa týchto krokov opatrne:

1. Príprava:
   • Vypnite notebook, odpojte sieťový adaptér a vyberte batériu (ak je odnímateľná).
   • Stlačte tlačidlo napájania na 5‑10 sekúnd, aby sa vybil zvyškový náboj.
   • Pracujte na antistatickej podložke alebo na uzemnenej ploche.
   • Pripravte si teplovodivú pastu (budete ju musieť znova naniesť).
   • Pred začiatkom si odfoťte zostavu ventilátora a vedenie káblov.
2. Demontujte spodný kryt (kryt D):
   • Odskrutkujte všetky viditeľné skrutky – niektoré môžu byť skryté pod gumenými nožičkami alebo nálepkami.
   • Kryt opatrne nadvihnite plastovým nástrojom – začnite v rohu.
3. Nájdite ventilátor a odpojte kábel:
   • Nájdite ventilátor a jeho konektor kábla na základnej doske.
   • Odpojte kábel opatrným potiahnutím za konektor (nie za vodiče).
   • Ak je konektor zaistený, pred potiahnutím jemne uvoľnite západku.
4. Demontujte zostavu ventilátora a chladiča:
   • Odskrutkujte ventilátor zo šasi (zvyčajne 2‑4 skrutky).
   • Ak je ventilátor pripevnený k chladiču, odskrutkujte aj chladič zo základnej dosky (dodržte poradie skrutiek vytlačené na chladiči).
   • Zostavu opatrne vyberte – môže byť prilepená teplovodivou pastou; jemným otáčaním ju uvoľnite.
5. Pripravte nový ventilátor:
   • Ak ide o samostatný ventilátor, preneste existujúci chladič na nový ventilátor (ak je kompatibilný).
   • Odstráňte ochrannú fóliu zo spodnej časti nového ventilátora (ak je prítomná).
   • Ak sa nový ventilátor dodáva s chladičom, vyčistite povrchy CPU/GPU izopropylalkoholom a handričkou, ktorá nezanecháva vlákna.
   • Naneste množstvo veľkosti hrášku čerstvej teplovodivej pasty do stredu čipu CPU/GPU.
6. Nainštalujte nový ventilátor:
   • Položte zostavu ventilátora a chladiča na CPU/GPU – zarovnajte montážne otvory.
   • Skrutky uťahujte do kríža (protiľahlé rohy), aby bol tlak rovnomerný.
   • Skrutky nepreťahujte – postačuje mierne dotiahnutie.
   • Ak sa ventilátor pripevňuje priamo k šasi, zaistite ho montážnymi skrutkami.
7. Pripojte kábel:
   • Zasuňte kábel ventilátora do konektora na základnej doske – uistite sa, že je úplne usadený.
   • Veďte kábel úhľadne po pôvodnej trase a v prípade potreby ho zaistite páskou alebo sponami.
8. Otestujte pred opätovnou montážou:
   • Krátko pripojte batériu, zapnite notebook a vstúpte do prostredia BIOS alebo použite softvér ako HWMonitor na kontrolu otáčok ventilátora.
   • Sledujte akýkoľvek nezvyčajný hluk – ventilátor by sa mal otáčať plynulo, bez škrípania.
   • Skontrolujte teploty CPU/GPU – mali by byť nižšie ako predtým (alebo aspoň stabilné).
   • Vypnite notebook a znova odpojte batériu.
9. Zmontujte: Nasaďte spodný kryt a zaskrutkujte všetky skrutky.

Časté chyby, ktorým sa treba vyhnúť:

• Zabudnutie pripojiť kábel ventilátora pred opätovnou montážou – budete musieť všetko znova rozobrať.
• Použitie príliš veľkého množstva teplovodivej pasty – môže spôsobiť prehrievanie. Použite množstvo veľkosti hrášku.
• Nedodržanie správneho poradia skrutiek – niektoré chladiče vyžadujú konkrétny sled (vytlačený na chladiči), aby sa nedeformovali.
• Poškodenie lopatiek ventilátora počas manipulácie – lopatky sú jemné.

Ak si s nanesením teplovodivej pasty nie ste istí, odporúčame profesionálnu inštaláciu.

Aké opatrenia je potrebné dodržať a čo robiť, ak sa ventilátor netočí alebo vydáva hluk?

Kritické opatrenia:

• Vždy odpojte batériu – konektor ventilátora môže poskytnúť dostatočný prúd na poškodenie komponentov v prípade skratu.
• S lopatkami ventilátora manipulujte opatrne – lopatky sú tenké a ľahko sa zlomia. Ventilátor nerozotáčajte ručne stlačeným vzduchom (môže dôjsť k nadmerným otáčkam a poškodeniu ložísk).
• Teplovodivú pastu používajte správne – nanášajte ju len na čip CPU/GPU, nie na základnú dosku. Dbajte na to, aby sa pasta nedostala na lopatky ventilátora alebo na konektory.
• Skontrolujte vedenie káblov – kábel ventilátora sa nesmie dotýkať lopatiek ventilátora ani byť zovretý šasi.
• Zabezpečte správne uzemnenie – niektoré ventilátory majú uzemňovací vodič – ak je prítomný, pripojte ho.
• Nezakrývajte vetracie otvory – uistite sa, že výfuk ventilátora nie je po opätovnej montáži zakrytý.

Riešenie problémov po inštalácii:

• Ventilátor sa vôbec netočí:
  • Skontrolujte, či je kábel ventilátora úplne usadený v konektore na základnej doske.
  • Otestujte konektor na základnej doske iným ventilátorom (ak je k dispozícii), aby ste vylúčili jeho poruchu.
  • Overte, či ventilátor dostáva napájanie – skontrolujte napätie multimetrom (ak ho máte).
  • Skontrolujte nastavenia BIOS – niektoré notebooky majú nastavenie regulácie ventilátora, ktoré môže byť vypnuté.
• Ventilátor sa otáča, ale pomaly alebo nepravidelne:
  • Skontrolujte konfiguráciu pinov – ak ste nahradili 4‑pinový PWM ventilátor 3‑pinovým, regulácia otáčok sa bude líšiť.
  • Aktualizujte firmvér BIOS/EC – niekedy je potrebné prekalibrovať krivku ventilátora.
  • Skontrolujte plán napájania operačného systému – plán „Power Saver“ môže obmedziť otáčky ventilátora.
• Ventilátor vydáva škrípavý alebo hrkajúci zvuk:
  • Ventilátor môže byť nesprávne vyrovnaný – skontrolujte, či montážne skrutky nie sú príliš dotiahnuté.
  • Lopatiek sa môže dotýkať cudzí predmet (napr. kábel, prach) – skontrolujte ich a odstráňte nečistoty.
  • Ložisko môže byť chybné – ak hluk pretrváva, ventilátor bude možno potrebné vymeniť.
• Ventilátor beží neustále na plné otáčky:
  • Skontrolujte, či je ventilátor 3‑pinový a pripojený ku konektoru určenému len pre PWM – niektoré základné dosky podporujú PWM reguláciu len na určitých konektoroch.
  • CPU/GPU sa môže prehrievať – skontrolujte teploty a uistite sa, že teplovodivá pasta je nanesená správne.
  • Obnovte predvolené nastavenia BIOS – niekedy sa krivky ventilátora poškodia.
• Notebook sa po výmene ventilátora stále prehrieva:
  • Overte, či chladič správne prilieha – pri uťahovaní skrutiek pôsobte rovnomerne.
  • Skontrolujte, či teplovodivá pasta nie je príliš hrubá alebo príliš tenká – v prípade potreby ju znova naneste.
  • Uistite sa, že vetracie otvory nie sú upchaté prachom – dôkladne ich vyčistite.
  • Ak ide o herný model notebooku, zvážte výmenu teplovodivej pasty za výkonnejšiu.

Ak problém pretrváva: Ovládač ventilátora na základnej doske môže byť chybný alebo nový ventilátor môže byť vadný – kontaktujte našu podporu s podrobnosťami a pomôžeme Vám s diagnostikou.

Ako skontrolujem otáčky ventilátora (RPM) a aká je bežná rýchlosť?

Ako skontrolovať otáčky ventilátora:

• V BIOS/UEFI: Väčšina notebookov zobrazuje otáčky ventilátora v sekcii monitorovania hardvéru (často pod položkou „PC Health“ alebo „Hardware Monitor“).
• Pomocou softvéru: Programy ako HWMonitor, SpeedFan alebo HWInfo64 dokážu zobraziť otáčky ventilátora v operačnom systéme.
• Sledujte zmeny: Ventilátor by mal zrýchľovať pri zvyšovaní zaťaženia CPU/GPU a spomaľovať v pokoji.

Bežné rozsahy otáčok (typické hodnoty):

• Pohotovostný režim (nízke zaťaženie): 1500 – 2500 RPM (niektoré ultratenké notebooky sú v pokoji tiché).
• Stredné zaťaženie: 3000 – 4500 RPM.
• Vysoké zaťaženie (hry a strih videa): 5000 – 7000+ RPM.

Čo ak sú otáčky mimo rozsahu?

• Príliš nízke (pod 1000 RPM pri zaťažení): Ventilátor môže byť nedostatočne napájaný, nesprávne pripojený alebo je chybný konektor na základnej doske.
• Príliš vysoké (neustále na maximálnych otáčkach): Ventilátor môže byť 3‑pinový na PWM konektore (beží na plnú rýchlosť) alebo sa CPU/GPU prehrieva.
• Kolísavé otáčky (nestabilné): Môže to znamenať uvoľnené spojenie, poškodený kábel alebo opotrebované ložisko ventilátora.

Dôležité: Hodnoty otáčok sú približné – rôzne modely ventilátorov majú rôzne rozsahy rýchlostí. Kľúčové je, že ventilátor reaguje na zmeny zaťaženia a udržiava teplotu systému pod kontrolou.

Ak sa otáčky nového ventilátora výrazne líšia od pôvodných, skontrolujte, či konfigurácia pinov (2/3/4‑pin) zodpovedá konektoru na základnej doske.
