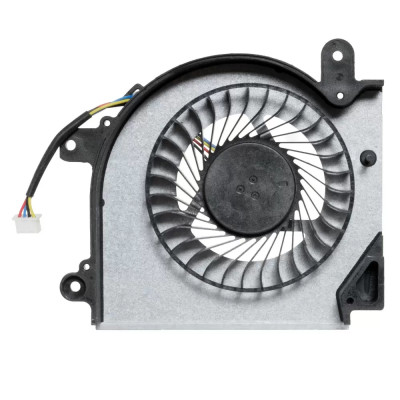

GPU FAN for MSI GF75 WF75, Creator 17M A9SD A9SE A10SD A10SE original FCN

Часто задаваемые вопросы и решения

Это вентилятор для CPU или для GPU?

Этот вентилятор обозначен как вентилятор GPU.

Почему это важно:

• Вентиляторы CPU обычно крупнее и расположены над процессором, часто с отдельным радиатором и тепловой трубкой.
• Вентиляторы GPU обычно меньше и охлаждают графический чип – у них может быть отдельный радиатор или общая с CPU система тепловых трубок.
• Комбинированные узлы охватывают и CPU, и GPU общей системой тепловых трубок – распространены в игровых ноутбуках.
• Установка неверного типа может привести к плохому охлаждению или к тому, что вентилятор не встанет в корпус.

Как проверить: откройте ноутбук и посмотрите на расположение вентилятора – вентиляторы CPU обычно находятся ближе к центру или верхней части материнской платы, а вентиляторы GPU — рядом с графическим чипом (часто справа). Проверьте номер детали на оригинальном вентиляторе – он часто указывает на обозначение CPU или GPU (например, «CPU_FAN» или «GPU_FAN»).

Если не уверены, пришлите нам фото вашего оригинального вентилятора – мы подтвердим тип.

Каковы характеристики питания и разъёма этого вентилятора?

Питание: DC 5V 0.55A | Разъём: 4 wires 4 pins.

Важные замечания:

• Большинство вентиляторов ноутбуков работают от 5 В DC (в некоторых старых моделях используется 3,3 В или 12 В). Использование вентилятора с неправильным напряжением может повредить материнскую плату или привести к тому, что он не будет вращаться.
• Тип разъёма критичен – распространённые типы:
  • 2 контакта: базовое питание и земля – скорость фиксированная (без управления PWM).
  • 3 контакта: питание, земля и тахометр (обратная связь по оборотам) – скорость регулируется изменением напряжения.
  • 4 контакта: питание, земля, тахометр и PWM (широтно-импульсная модуляция) – обеспечивает точное управление скоростью и наиболее распространён в современных ноутбуках.
• Использование вентилятора с другим количеством контактов может потребовать переходника или вообще не работать – проверьте разъём материнской платы (обычно помечен как CPU_FAN, FAN1 или J_FAN).
• Номинальная мощность (в ваттах) указывает на энергопотребление вентилятора – вентилятор большей мощности может потреблять больше тока, чем способна обеспечить материнская плата.

Если какая-то характеристика не указана, обратитесь к фотографиям товара или свяжитесь с нашей поддержкой.

На что следует обратить внимание в отношении внешнего вида и размеров?

Обратите особое внимание на следующие физические свойства:

• Измерьте ширину, высоту и толщину вашего оригинального вентилятора. Даже разница в 1–2 мм может помешать установке в корпус.
• Крепёжные защёлки и расположение винтовых отверстий: защёлки и отверстия должны совпадать с корпусом вашего ноутбука. Обычно в узле вентилятора есть 2–4 винтовых отверстия или защёлки.
• Общая форма: сравните боковой профиль и контур кожуха вентилятора – у некоторых вентиляторов есть особый изгиб, чтобы обходить другие компоненты (например, слоты памяти, аккумулятор).
• Интеграция с радиатором: если у вентилятора есть радиатор, проверьте схему тепловых трубок и контактную поверхность для CPU/GPU – она должна совпадать по размеру и положению с кристаллом.
• Направление воздушного потока: вентилятор должен выдувать воздух наружу через решётки – если не уверены, проверьте ориентацию лопастей.
• Количество и форма лопастей: хотя это не критично для посадки, другая форма лопастей может влиять на шум и характеристики потока.

Лучшая практика: положите оригинальный вентилятор рядом с фотографиями товара и сравните каждую деталь – расположение винтовых отверстий, положение защёлок и форму кожуха. Если не уверены, измерьте оригинальный вентилятор линейкой и пришлите нам размеры.

Поставляется ли этот вентилятор в сборе с радиатором?

Нет, это только вентилятор отдельно – радиатор в комплект не входит.

Что это значит для вас:

• Вам потребуется перенести имеющийся радиатор (металлические рёбра и тепловые трубки) со старого вентилятора на новый.
• Убедитесь, что винтовые отверстия и точки крепления нового вентилятора совпадают с вашим радиатором – у разных вентиляторов могут быть разные механизмы крепления.
• Если ваш радиатор повреждён или изношен, рекомендуем приобрести комбинированный узел (вентилятор + радиатор).

Важно: при переносе радиатора очистите термопасту и с радиатора, и с поверхностей CPU/GPU, и нанесите свежую термопасту перед сборкой.

Если не уверены, пришлите нам фото вашего оригинального узла – мы подтвердим, совместим ли этот вентилятор с вашим радиатором.

Как подтвердить совместимость по номеру модели/детали?

Номер модели (PN) этого вентилятора: DFS5K22115371L QNOU.

Как проверить совместимость:

• Проверьте PN, напечатанный на вашем оригинальном вентиляторе – обычно он на наклейке на кожухе (например, «MCF‑MP‑xxxx», «DA0FANxxx»).
• Если PN совпадает или указан как совместимый на нашей странице товара, это прямая замена.
• Если PN отличается, вентилятор всё равно может подойти – сравните физические параметры (размер, винтовые отверстия, разъём) и сверьтесь со списком моделей ноутбуков.
• Наши товары гарантированно совместимы с указанными нами моделями ноутбуков – даже если PN отличается, мы проверили посадку.

Совет: некоторые производители используют нескольких поставщиков вентиляторов – Dell, HP и Lenovo часто применяют разные PN для одной и той же модели. Если у вашего оригинального вентилятора другой PN, он всё ещё может быть рабочей заменой. В случае сомнений пришлите нам фото наклейки с PN вашего оригинального вентилятора вместе с моделью ноутбука – мы подтвердим совместимость.

Где физически расположен вентилятор внутри ноутбука?

Вентилятор находится внутри основного корпуса (под крышкой D) и является частью системы управления температурой ноутбука. Его точное положение зависит от модели:

• Вентилятор CPU: обычно расположен ближе к центру или в верхней левой части материнской платы, рядом с процессором. Он отводит тепло от CPU через радиатор и выбрасывает его через задние или боковые решётки.
• Вентилятор GPU: часто находится с правой стороны материнской платы (в игровых ноутбуках) или рядом с графическим чипом.
• Комбинированные узлы: расположены по центру, тепловые трубки идут и к CPU, и к GPU, а воздух выбрасывается через задние решётки.
• Вентилятор крепится к материнской плате или корпусу небольшими винтами (обычно 2–4) и имеет шлейф, который подключается к отдельному разъёму на материнской плате.

Для доступа к вентилятору нужно снять нижнюю крышку (крышку D), а иногда и узел радиатора (если вентилятор к нему прикреплён). В некоторых моделях требуется снять материнскую плату, чтобы добраться до вентилятора снизу.

Всегда сверяйтесь с руководством по обслуживанию вашего ноутбука для инструкций по разборке конкретной модели.

Как определить разъём вентилятора на материнской плате и подключить шлейф?

Шлейф вентилятора подключается к отдельному разъёму на материнской плате. Обычно он чётко промаркирован и расположен рядом с зоной CPU или GPU. Распространённые обозначения:

• CPU_FAN / CPU_FAN1 – для вентиляторов охлаждения CPU.
• FAN1 / FAN2 / SYS_FAN – для общих системных вентиляторов.
• J_FAN / JP_FAN – типовые обозначения разъёмов вентиляторов.
• GPU_FAN – в некоторых моделях с отдельным охлаждением GPU.

Порядок подключения:

• Совместите разъём с ответной частью – он имеет ключ (обычно небольшой выступ), поэтому подходит только одним способом.
• Аккуратно вставьте разъём до щелчка или полной посадки.
• Не прилагайте усилий – если разъём не входит легко, проверьте ориентацию и отсутствие погнутых контактов.
• Для 4-контактных вентиляторов PWM скорость управляется материнской платой; для 3-контактных скорость регулируется изменением напряжения.

Важно: если вы меняете 4-контактный вентилятор на 3-контактный (или наоборот), система может работать, но управление скоростью будет отличаться. Материнская плата обычно запускает 3-контактный вентилятор на полной скорости, если ожидает сигнал PWM.

Если у вашего разъёма то же количество контактов, но форма вилки отличается, некоторые производители используют собственные разъёмы – в редких случаях может потребоваться перепайка или переходник.

Как заменить вентилятор охлаждения шаг за шагом?

Примечание: замена вентилятора связана с работой с термопастой и хрупкими компонентами. Внимательно следуйте этим шагам:

1. Подготовка:
   • Выключите ноутбук, отключите адаптер AC и извлеките аккумулятор (если он съёмный).
   • Нажмите кнопку питания на 5–10 секунд, чтобы снять остаточный заряд.
   • Работайте на антистатическом коврике или заземлённой поверхности.
   • Подготовьте термопасту (её нужно будет нанести заново).
   • Сфотографируйте узел вентилятора и прокладку шлейфов перед началом работы.
2. Снимите нижнюю крышку (крышку D):
   • Выверните все видимые винты – некоторые могут быть скрыты под резиновыми ножками или наклейками.
   • Аккуратно подденьте крышку пластиковой лопаткой – начните с угла.
3. Найдите вентилятор и отсоедините шлейф:
   • Найдите вентилятор и его разъём шлейфа на материнской плате.
   • Отсоедините шлейф, аккуратно потянув за разъём (не за провода).
   • Если разъём зафиксирован, сначала аккуратно освободите защёлку.
4. Снимите узел вентилятора/радиатора:
   • Открутите вентилятор от корпуса (обычно 2–4 винта).
   • Если вентилятор прикреплён к радиатору, открутите и радиатор от материнской платы (соблюдайте порядок винтов, указанный на радиаторе).
   • Аккуратно извлеките узел – он может «прилипнуть» из-за термопасты; слегка поверните его, чтобы нарушить сцепление.
5. Подготовьте новый вентилятор:
   • Если это только отдельный вентилятор, перенесите имеющийся радиатор на новый вентилятор (если совместим).
   • Снимите защитную плёнку с основания нового вентилятора (если она есть).
   • Если новый вентилятор идёт с радиатором, очистите поверхности CPU/GPU изопропиловым спиртом и безворсовой салфеткой.
   • Нанесите порцию размером с горошину свежей термопасты в центр кристалла CPU/GPU.
6. Установите новый вентилятор:
   • Установите узел вентилятора/радиатора на CPU/GPU – совместите крепёжные отверстия.
   • Затягивайте винты крест-накрест (противоположные углы), чтобы обеспечить равномерное давление.
   • Не перетягивайте – достаточно плотной затяжки.
   • Если вентилятор крепится прямо к корпусу, зафиксируйте его крепёжными винтами.
7. Подключите шлейф:
   • Подключите шлейф вентилятора к разъёму материнской платы – убедитесь, что он полностью посажен.
   • Аккуратно проложите шлейф по оригинальному пути и при необходимости закрепите лентой или зажимами.
8. Проверьте перед сборкой:
   • Кратковременно подсоедините аккумулятор, включите ноутбук и войдите в BIOS или используйте программу вроде HWMonitor для проверки оборотов вентилятора.
   • Прислушайтесь к посторонним шумам – вентилятор должен вращаться плавно, без скрежета.
   • Проверьте температуры CPU/GPU – они должны быть ниже, чем раньше (или как минимум стабильными).
   • Выключите ноутбук и снова отсоедините аккумулятор.
9. Соберите обратно: установите нижнюю крышку и все винты.

Частые ошибки, которых следует избегать:

• Забыли подключить шлейф вентилятора перед сборкой – придётся разбирать снова.
• Использовали слишком много термопасты – это может вызвать перегрев. Достаточно порции размером с горошину.
• Не соблюдали правильный порядок винтов – некоторые радиаторы требуют определённой последовательности (указана на радиаторе), чтобы избежать деформации.
• Повредили лопасти вентилятора при работе – они хрупкие.

Если вы не уверены в правильном нанесении термопасты, рекомендуем профессиональную установку.

Какие меры предосторожности соблюдать и что делать, если вентилятор не вращается или шумит?

Важные меры предосторожности:

• Всегда отсоединяйте аккумулятор – разъём вентилятора способен выдать ток, достаточный для повреждения компонентов при коротком замыкании.
• Обращайтесь с лопастями вентилятора бережно – они тонкие и легко ломаются. Не раскручивайте вентилятор вручную сжатым воздухом (это может привести к превышению оборотов и повреждению подшипников).
• Правильно используйте термопасту – наносите только на кристалл CPU/GPU, но не на материнскую плату. Не допускайте попадания пасты на лопасти вентилятора и разъёмы.
• Проверьте прокладку шлейфа – шлейф вентилятора не должен касаться лопастей и не должен быть прищемлён корпусом.
• Обеспечьте надёжное заземление – у некоторых вентиляторов есть провод заземления – подключите его, если он есть.
• Не блокируйте вентиляционные отверстия – убедитесь, что выход воздуха из вентилятора не перекрыт после сборки.

Поиск неисправностей после установки:

• Вентилятор вообще не вращается:
  • Проверьте, что шлейф вентилятора полностью посажен в разъём материнской платы.
  • Проверьте разъём материнской платы другим вентилятором (если есть), чтобы исключить неисправность разъёма.
  • Убедитесь, что вентилятор получает питание – проверьте напряжение мультиметром (если он есть).
  • Проверьте настройки BIOS – в некоторых ноутбуках есть параметр управления вентилятором, который может быть отключён.
• Вентилятор вращается, но медленно или неравномерно:
  • Проверьте конфигурацию контактов – если вы заменили 4-контактный вентилятор PWM на 3-контактный, управление скоростью будет другим.
  • Обновите прошивку BIOS/EC – иногда кривую оборотов требуется перекалибровать.
  • Проверьте схему электропитания в операционной системе – режим «Экономия энергии» может ограничивать скорость вентилятора.
• Вентилятор издаёт скрежет или дребезжание:
  • Возможно, вентилятор перекошен – проверьте, не перетянуты ли крепёжные винты.
  • Посторонний предмет (например, шлейф, пыль) может касаться лопастей – осмотрите и удалите загрязнения.
  • Возможно, неисправен подшипник – если шум не исчезает, вентилятор, вероятно, требует замены.
• Вентилятор постоянно работает на максимальной скорости:
  • Проверьте, не является ли вентилятор 3-контактным и не подключён ли он к разъёму только с PWM – некоторые материнские платы поддерживают управление PWM лишь для определённых разъёмов.
  • Возможно, CPU/GPU перегревается – проверьте температуры и убедитесь, что термопаста нанесена правильно.
  • Сбросьте BIOS к настройкам по умолчанию – иногда кривые оборотов повреждаются.
• Ноутбук всё ещё перегревается после замены вентилятора:
  • Убедитесь, что радиатор плотно прилегает – при затяжке винтов прикладывайте давление равномерно.
  • Проверьте, не слишком ли толстый или тонкий слой термопасты – при необходимости нанесите заново.
  • Убедитесь, что вентиляционные отверстия не забиты пылью – тщательно очистите их.
  • Если это игровой ноутбук, рассмотрите замену термоинтерфейса на высокоэффективную пасту.

Если проблема не исчезла: возможно, неисправен контроллер вентилятора на материнской плате или новый вентилятор. Свяжитесь с нашей поддержкой, описав детали, и мы поможем диагностировать.

Как проверить обороты вентилятора (RPM) и какая скорость считается нормальной?

Как проверить обороты вентилятора (RPM):

• В BIOS/UEFI: большинство ноутбуков показывает обороты в разделе мониторинга оборудования (обычно «PC Health» или «Hardware Monitor»).
• С помощью программ: такие программы, как HWMonitor, SpeedFan или HWInfo64, отображают скорость вентиляторов в операционной системе.
• Слушайте изменения: вентилятор должен ускоряться при росте нагрузки на CPU/GPU и замедляться в простое.

Нормальные диапазоны оборотов (типичные значения):

• Простой (низкая нагрузка): 1500 – 2500 об/мин (некоторые ультратонкие ноутбуки в простое бесшумны).
• Средняя нагрузка: 3000 – 4500 об/мин.
• Высокая нагрузка (игры/монтаж видео): 5000 – 7000+ об/мин.

Что делать, если обороты вне диапазона?

• Слишком низкие (менее 1000 об/мин под нагрузкой): вентилятор может получать недостаточное питание, быть неправильно подключён, или разъём материнской платы может быть неисправен.
• Слишком высокие (постоянно на максимуме): возможно, вентилятор 3-контактный и подключён к разъёму PWM (работает на полной скорости), либо CPU/GPU перегревается.
• Колеблющиеся обороты (нестабильные): могут указывать на неплотное соединение, повреждённый шлейф или износ подшипника вентилятора.

Важно: показания оборотов приблизительны – у разных моделей вентиляторов разные диапазоны. Главное, чтобы вентилятор реагировал на изменения нагрузки и удерживал температуру системы под контролем.

Если обороты нового вентилятора существенно отличаются от оригинала, проверьте, соответствует ли конфигурация контактов (2/3/4) разъёму материнской платы.
