Q: Это вентилятор для CPU или для GPU?

Этот вентилятор обозначен как вентилятор GPU . Почему это важно: Вентиляторы CPU обычно крупнее и расположены над процессором, часто с отдельным радиатором и тепловой трубкой. Вентиляторы GPU обычно меньше и охлаждают графический чип – у них может быть отдельный радиатор или общая с CPU система тепловых трубок. Комбинированные узлы охватывают и CPU, и GPU общей системой тепловых трубок – распространены в игровых ноутбуках. Установка неверного типа может привести к плохому охлаждению или к тому, что вентилятор не встанет в корпус. Как проверить: откройте ноутбук и посмотрите на расположение вентилятора – вентиляторы CPU обычно находятся ближе к центру или верхней части материнской платы, а вентиляторы GPU — рядом с графическим чипом (часто справа). Проверьте номер детали на оригинальном вентиляторе – он часто указывает на обозначение CPU или GPU (например, «CPU_FAN» или «GPU_FAN»). Если не уверены, пришлите нам фото вашего оригинального вентилятора – мы подтвердим тип.

Q: Поставляется ли этот вентилятор в сборе с радиатором?

Нет, это только вентилятор отдельно – радиатор в комплект не входит. Что это значит для вас: Вам потребуется перенести имеющийся радиатор (металлические рёбра и тепловые трубки) со старого вентилятора на новый. Убедитесь, что винтовые отверстия и точки крепления нового вентилятора совпадают с вашим радиатором – у разных вентиляторов могут быть разные механизмы крепления. Если ваш радиатор повреждён или изношен, рекомендуем приобрести комбинированный узел (вентилятор + радиатор). Важно: при переносе радиатора очистите термопасту и с радиатора, и с поверхностей CPU/GPU, и нанесите свежую термопасту перед сборкой. Если не уверены, пришлите нам фото вашего оригинального узла – мы подтвердим, совместим ли этот вентилятор с вашим радиатором.

Q: Как подтвердить совместимость по номеру модели/детали?

Номер модели (PN) этого вентилятора: NFB76A05H-001 . Как проверить совместимость: Проверьте PN, напечатанный на вашем оригинальном вентиляторе – обычно он на наклейке на кожухе (например, «MCF‑MP‑xxxx», «DA0FANxxx»). Если PN совпадает или указан как совместимый на нашей странице товара, это прямая замена. Если PN отличается, вентилятор всё равно может подойти – сравните физические параметры (размер, винтовые отверстия, разъём) и сверьтесь со списком моделей ноутбуков. Наши товары гарантированно совместимы с указанными нами моделями ноутбуков – даже если PN отличается, мы проверили посадку. Совет: некоторые производители используют нескольких поставщиков вентиляторов – Dell, HP и Lenovo часто применяют разные PN для одной и той же модели. Если у вашего оригинального вентилятора другой PN, он всё ещё может быть рабочей заменой. В случае сомнений пришлите нам фото наклейки с PN вашего оригинального вентилятора вместе с моделью ноутбука – мы подтвердим совместимость.

Question 1

Это вентилятор для CPU или для GPU?

Accepted Answer

Этот вентилятор обозначен как вентилятор GPU.

Почему это важно:

Вентиляторы CPU обычно крупнее и расположены над процессором, часто с отдельным радиатором и тепловой трубкой.
Вентиляторы GPU обычно меньше и охлаждают графический чип – у них может быть отдельный радиатор или общая с CPU система тепловых трубок.
Комбинированные узлы охватывают и CPU, и GPU общей системой тепловых трубок – распространены в игровых ноутбуках.
Установка неверного типа может привести к плохому охлаждению или к тому, что вентилятор не встанет в корпус.

Как проверить: откройте ноутбук и посмотрите на расположение вентилятора – вентиляторы CPU обычно находятся ближе к центру или верхней части материнской платы, а вентиляторы GPU — рядом с графическим чипом (часто справа). Проверьте номер детали на оригинальном вентиляторе – он часто указывает на обозначение CPU или GPU (например, «CPU_FAN» или «GPU_FAN»).

Если не уверены, пришлите нам фото вашего оригинального вентилятора – мы подтвердим тип.

Question 2

Каковы характеристики питания и разъёма этого вентилятора?

Accepted Answer

Питание: N/A | Разъём: N/A.

Важные замечания:

Большинство вентиляторов ноутбуков работают от 5 В DC (в некоторых старых моделях используется 3,3 В или 12 В). Использование вентилятора с неправильным напряжением может повредить материнскую плату или привести к тому, что он не будет вращаться.
Тип разъёма критичен – распространённые типы:
- 2 контакта: базовое питание и земля – скорость фиксированная (без управления PWM).
- 3 контакта: питание, земля и тахометр (обратная связь по оборотам) – скорость регулируется изменением напряжения.
- 4 контакта: питание, земля, тахометр и PWM (широтно-импульсная модуляция) – обеспечивает точное управление скоростью и наиболее распространён в современных ноутбуках.
Использование вентилятора с другим количеством контактов может потребовать переходника или вообще не работать – проверьте разъём материнской платы (обычно помечен как CPU_FAN, FAN1 или J_FAN).
Номинальная мощность (в ваттах) указывает на энергопотребление вентилятора – вентилятор большей мощности может потреблять больше тока, чем способна обеспечить материнская плата.

Если какая-то характеристика не указана, обратитесь к фотографиям товара или свяжитесь с нашей поддержкой.

Question 3

На что следует обратить внимание в отношении внешнего вида и размеров?

Accepted Answer

Обратите особое внимание на следующие физические свойства:

Измерьте ширину, высоту и толщину вашего оригинального вентилятора. Даже разница в 1–2 мм может помешать установке в корпус.
Крепёжные защёлки и расположение винтовых отверстий: защёлки и отверстия должны совпадать с корпусом вашего ноутбука. Обычно в узле вентилятора есть 2–4 винтовых отверстия или защёлки.
Общая форма: сравните боковой профиль и контур кожуха вентилятора – у некоторых вентиляторов есть особый изгиб, чтобы обходить другие компоненты (например, слоты памяти, аккумулятор).
Интеграция с радиатором: если у вентилятора есть радиатор, проверьте схему тепловых трубок и контактную поверхность для CPU/GPU – она должна совпадать по размеру и положению с кристаллом.
Направление воздушного потока: вентилятор должен выдувать воздух наружу через решётки – если не уверены, проверьте ориентацию лопастей.
Количество и форма лопастей: хотя это не критично для посадки, другая форма лопастей может влиять на шум и характеристики потока.

Лучшая практика: положите оригинальный вентилятор рядом с фотографиями товара и сравните каждую деталь – расположение винтовых отверстий, положение защёлок и форму кожуха. Если не уверены, измерьте оригинальный вентилятор линейкой и пришлите нам размеры.

Question 4

Поставляется ли этот вентилятор в сборе с радиатором?

Accepted Answer

Нет, это только вентилятор отдельно – радиатор в комплект не входит.

Что это значит для вас:

Вам потребуется перенести имеющийся радиатор (металлические рёбра и тепловые трубки) со старого вентилятора на новый.
Убедитесь, что винтовые отверстия и точки крепления нового вентилятора совпадают с вашим радиатором – у разных вентиляторов могут быть разные механизмы крепления.
Если ваш радиатор повреждён или изношен, рекомендуем приобрести комбинированный узел (вентилятор + радиатор).

Важно: при переносе радиатора очистите термопасту и с радиатора, и с поверхностей CPU/GPU, и нанесите свежую термопасту перед сборкой.

Если не уверены, пришлите нам фото вашего оригинального узла – мы подтвердим, совместим ли этот вентилятор с вашим радиатором.

Question 5

Как подтвердить совместимость по номеру модели/детали?

Accepted Answer

Номер модели (PN) этого вентилятора: NFB76A05H-001.

Как проверить совместимость:

Проверьте PN, напечатанный на вашем оригинальном вентиляторе – обычно он на наклейке на кожухе (например, «MCF‑MP‑xxxx», «DA0FANxxx»).
Если PN совпадает или указан как совместимый на нашей странице товара, это прямая замена.
Если PN отличается, вентилятор всё равно может подойти – сравните физические параметры (размер, винтовые отверстия, разъём) и сверьтесь со списком моделей ноутбуков.
Наши товары гарантированно совместимы с указанными нами моделями ноутбуков – даже если PN отличается, мы проверили посадку.

Совет: некоторые производители используют нескольких поставщиков вентиляторов – Dell, HP и Lenovo часто применяют разные PN для одной и той же модели. Если у вашего оригинального вентилятора другой PN, он всё ещё может быть рабочей заменой. В случае сомнений пришлите нам фото наклейки с PN вашего оригинального вентилятора вместе с моделью ноутбука – мы подтвердим совместимость.

Question 6

Где физически расположен вентилятор внутри ноутбука?

Accepted Answer

Вентилятор находится внутри основного корпуса (под крышкой D) и является частью системы управления температурой ноутбука. Его точное положение зависит от модели:

Вентилятор CPU: обычно расположен ближе к центру или в верхней левой части материнской платы, рядом с процессором. Он отводит тепло от CPU через радиатор и выбрасывает его через задние или боковые решётки.
Вентилятор GPU: часто находится с правой стороны материнской платы (в игровых ноутбуках) или рядом с графическим чипом.
Комбинированные узлы: расположены по центру, тепловые трубки идут и к CPU, и к GPU, а воздух выбрасывается через задние решётки.
Вентилятор крепится к материнской плате или корпусу небольшими винтами (обычно 2–4) и имеет шлейф, который подключается к отдельному разъёму на материнской плате.

Для доступа к вентилятору нужно снять нижнюю крышку (крышку D), а иногда и узел радиатора (если вентилятор к нему прикреплён). В некоторых моделях требуется снять материнскую плату, чтобы добраться до вентилятора снизу.

Всегда сверяйтесь с руководством по обслуживанию вашего ноутбука для инструкций по разборке конкретной модели.

Question 7

Как определить разъём вентилятора на материнской плате и подключить шлейф?

Accepted Answer

Шлейф вентилятора подключается к отдельному разъёму на материнской плате. Обычно он чётко промаркирован и расположен рядом с зоной CPU или GPU. Распространённые обозначения:

CPU_FAN / CPU_FAN1 – для вентиляторов охлаждения CPU.
FAN1 / FAN2 / SYS_FAN – для общих системных вентиляторов.
J_FAN / JP_FAN – типовые обозначения разъёмов вентиляторов.
GPU_FAN – в некоторых моделях с отдельным охлаждением GPU.

Порядок подключения:

Совместите разъём с ответной частью – он имеет ключ (обычно небольшой выступ), поэтому подходит только одним способом.
Аккуратно вставьте разъём до щелчка или полной посадки.
Не прилагайте усилий – если разъём не входит легко, проверьте ориентацию и отсутствие погнутых контактов.
Для 4-контактных вентиляторов PWM скорость управляется материнской платой; для 3-контактных скорость регулируется изменением напряжения.

Важно: если вы меняете 4-контактный вентилятор на 3-контактный (или наоборот), система может работать, но управление скоростью будет отличаться. Материнская плата обычно запускает 3-контактный вентилятор на полной скорости, если ожидает сигнал PWM.

Если у вашего разъёма то же количество контактов, но форма вилки отличается, некоторые производители используют собственные разъёмы – в редких случаях может потребоваться перепайка или переходник.

Question 8

Как заменить вентилятор охлаждения шаг за шагом?

Accepted Answer

Примечание: замена вентилятора связана с работой с термопастой и хрупкими компонентами. Внимательно следуйте этим шагам:

Подготовка:
- Выключите ноутбук, отключите адаптер AC и извлеките аккумулятор (если он съёмный).
- Нажмите кнопку питания на 5–10 секунд, чтобы снять остаточный заряд.
- Работайте на антистатическом коврике или заземлённой поверхности.
- Подготовьте термопасту (её нужно будет нанести заново).
- Сфотографируйте узел вентилятора и прокладку шлейфов перед началом работы.
Снимите нижнюю крышку (крышку D):
- Выверните все видимые винты – некоторые могут быть скрыты под резиновыми ножками или наклейками.
- Аккуратно подденьте крышку пластиковой лопаткой – начните с угла.
Найдите вентилятор и отсоедините шлейф:
- Найдите вентилятор и его разъём шлейфа на материнской плате.
- Отсоедините шлейф, аккуратно потянув за разъём (не за провода).
- Если разъём зафиксирован, сначала аккуратно освободите защёлку.
Снимите узел вентилятора/радиатора:
- Открутите вентилятор от корпуса (обычно 2–4 винта).
- Если вентилятор прикреплён к радиатору, открутите и радиатор от материнской платы (соблюдайте порядок винтов, указанный на радиаторе).
- Аккуратно извлеките узел – он может «прилипнуть» из-за термопасты; слегка поверните его, чтобы нарушить сцепление.
Подготовьте новый вентилятор:
- Если это только отдельный вентилятор, перенесите имеющийся радиатор на новый вентилятор (если совместим).
- Снимите защитную плёнку с основания нового вентилятора (если она есть).
- Если новый вентилятор идёт с радиатором, очистите поверхности CPU/GPU изопропиловым спиртом и безворсовой салфеткой.
- Нанесите порцию размером с горошину свежей термопасты в центр кристалла CPU/GPU.
Установите новый вентилятор:
- Установите узел вентилятора/радиатора на CPU/GPU – совместите крепёжные отверстия.
- Затягивайте винты крест-накрест (противоположные углы), чтобы обеспечить равномерное давление.
- Не перетягивайте – достаточно плотной затяжки.
- Если вентилятор крепится прямо к корпусу, зафиксируйте его крепёжными винтами.
Подключите шлейф:
- Подключите шлейф вентилятора к разъёму материнской платы – убедитесь, что он полностью посажен.
- Аккуратно проложите шлейф по оригинальному пути и при необходимости закрепите лентой или зажимами.
Проверьте перед сборкой:
- Кратковременно подсоедините аккумулятор, включите ноутбук и войдите в BIOS или используйте программу вроде HWMonitor для проверки оборотов вентилятора.
- Прислушайтесь к посторонним шумам – вентилятор должен вращаться плавно, без скрежета.
- Проверьте температуры CPU/GPU – они должны быть ниже, чем раньше (или как минимум стабильными).
- Выключите ноутбук и снова отсоедините аккумулятор.
Соберите обратно: установите нижнюю крышку и все винты.

Частые ошибки, которых следует избегать:

Забыли подключить шлейф вентилятора перед сборкой – придётся разбирать снова.
Использовали слишком много термопасты – это может вызвать перегрев. Достаточно порции размером с горошину.
Не соблюдали правильный порядок винтов – некоторые радиаторы требуют определённой последовательности (указана на радиаторе), чтобы избежать деформации.
Повредили лопасти вентилятора при работе – они хрупкие.

Если вы не уверены в правильном нанесении термопасты, рекомендуем профессиональную установку.

Question 9

Какие меры предосторожности соблюдать и что делать, если вентилятор не вращается или шумит?

Accepted Answer

Важные меры предосторожности:

Всегда отсоединяйте аккумулятор – разъём вентилятора способен выдать ток, достаточный для повреждения компонентов при коротком замыкании.
Обращайтесь с лопастями вентилятора бережно – они тонкие и легко ломаются. Не раскручивайте вентилятор вручную сжатым воздухом (это может привести к превышению оборотов и повреждению подшипников).
Правильно используйте термопасту – наносите только на кристалл CPU/GPU, но не на материнскую плату. Не допускайте попадания пасты на лопасти вентилятора и разъёмы.
Проверьте прокладку шлейфа – шлейф вентилятора не должен касаться лопастей и не должен быть прищемлён корпусом.
Обеспечьте надёжное заземление – у некоторых вентиляторов есть провод заземления – подключите его, если он есть.
Не блокируйте вентиляционные отверстия – убедитесь, что выход воздуха из вентилятора не перекрыт после сборки.

Поиск неисправностей после установки:

Вентилятор вообще не вращается:
- Проверьте, что шлейф вентилятора полностью посажен в разъём материнской платы.
- Проверьте разъём материнской платы другим вентилятором (если есть), чтобы исключить неисправность разъёма.
- Убедитесь, что вентилятор получает питание – проверьте напряжение мультиметром (если он есть).
- Проверьте настройки BIOS – в некоторых ноутбуках есть параметр управления вентилятором, который может быть отключён.
Вентилятор вращается, но медленно или неравномерно:
- Проверьте конфигурацию контактов – если вы заменили 4-контактный вентилятор PWM на 3-контактный, управление скоростью будет другим.
- Обновите прошивку BIOS/EC – иногда кривую оборотов требуется перекалибровать.
- Проверьте схему электропитания в операционной системе – режим «Экономия энергии» может ограничивать скорость вентилятора.
Вентилятор издаёт скрежет или дребезжание:
- Возможно, вентилятор перекошен – проверьте, не перетянуты ли крепёжные винты.
- Посторонний предмет (например, шлейф, пыль) может касаться лопастей – осмотрите и удалите загрязнения.
- Возможно, неисправен подшипник – если шум не исчезает, вентилятор, вероятно, требует замены.
Вентилятор постоянно работает на максимальной скорости:
- Проверьте, не является ли вентилятор 3-контактным и не подключён ли он к разъёму только с PWM – некоторые материнские платы поддерживают управление PWM лишь для определённых разъёмов.
- Возможно, CPU/GPU перегревается – проверьте температуры и убедитесь, что термопаста нанесена правильно.
- Сбросьте BIOS к настройкам по умолчанию – иногда кривые оборотов повреждаются.
Ноутбук всё ещё перегревается после замены вентилятора:
- Убедитесь, что радиатор плотно прилегает – при затяжке винтов прикладывайте давление равномерно.
- Проверьте, не слишком ли толстый или тонкий слой термопасты – при необходимости нанесите заново.
- Убедитесь, что вентиляционные отверстия не забиты пылью – тщательно очистите их.
- Если это игровой ноутбук, рассмотрите замену термоинтерфейса на высокоэффективную пасту.

Если проблема не исчезла: возможно, неисправен контроллер вентилятора на материнской плате или новый вентилятор. Свяжитесь с нашей поддержкой, описав детали, и мы поможем диагностировать.

Question 10

Как проверить обороты вентилятора (RPM) и какая скорость считается нормальной?

Accepted Answer

Как проверить обороты вентилятора (RPM):

В BIOS/UEFI: большинство ноутбуков показывает обороты в разделе мониторинга оборудования (обычно «PC Health» или «Hardware Monitor»).
С помощью программ: такие программы, как HWMonitor, SpeedFan или HWInfo64, отображают скорость вентиляторов в операционной системе.
Слушайте изменения: вентилятор должен ускоряться при росте нагрузки на CPU/GPU и замедляться в простое.

Нормальные диапазоны оборотов (типичные значения):

Простой (низкая нагрузка): 1500 – 2500 об/мин (некоторые ультратонкие ноутбуки в простое бесшумны).
Средняя нагрузка: 3000 – 4500 об/мин.
Высокая нагрузка (игры/монтаж видео): 5000 – 7000+ об/мин.

Что делать, если обороты вне диапазона?

Слишком низкие (менее 1000 об/мин под нагрузкой): вентилятор может получать недостаточное питание, быть неправильно подключён, или разъём материнской платы может быть неисправен.
Слишком высокие (постоянно на максимуме): возможно, вентилятор 3-контактный и подключён к разъёму PWM (работает на полной скорости), либо CPU/GPU перегревается.
Колеблющиеся обороты (нестабильные): могут указывать на неплотное соединение, повреждённый шлейф или износ подшипника вентилятора.

Важно: показания оборотов приблизительны – у разных моделей вентиляторов разные диапазоны. Главное, чтобы вентилятор реагировал на изменения нагрузки и удерживал температуру системы под контролем.

Если обороты нового вентилятора существенно отличаются от оригинала, проверьте, соответствует ли конфигурация контактов (2/3/4) разъёму материнской платы.

HP Installation Guide Video

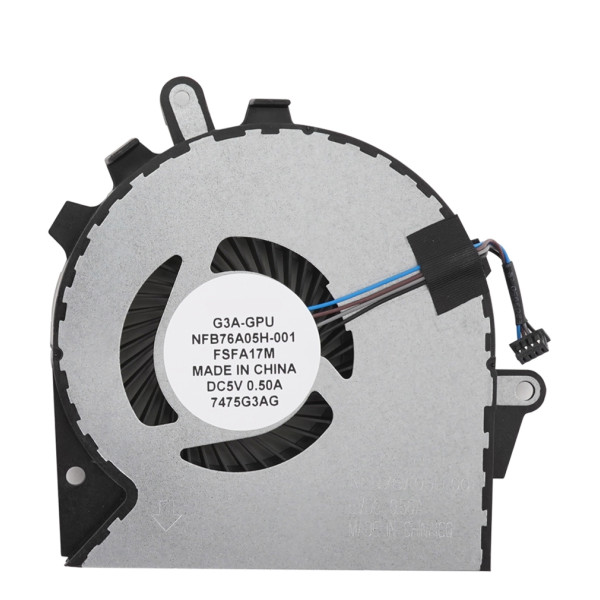

GPU FAN for HP OMEN 15-CE TPN-Q194 929455-001 original

Описание товара

Вентилятор охлаждения — разобранный вид

Часто задаваемые вопросы и решения
