• NV156FHM-NY4

•

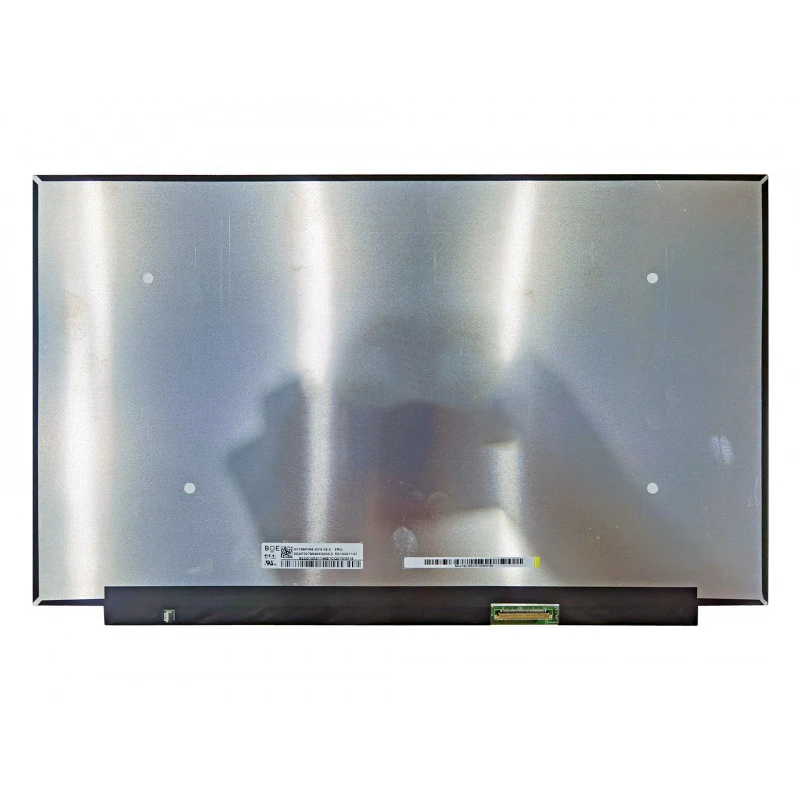

NV156FHM-NY4 LCD screen panel

ID: PCS-7817 Size: 15.6 Model/PN: NV156FHM-NY4 Refresh Rate: 144HZ Resolution: 1920(RGB)×1080, 16:9, FHD Interface: EDP 40 pin Connector width: 25mm Pin pitch: 0.5mm Condition: Grade A+

Availability: In Stock

‌EUR € 52,20

Adaugă la lista de dorințe Compară acest produs

Cant.

Adaugă în coș Bulk Quote

Shipping Estimate ship from China Auto Click to detect

DDP - Delivered Duty Paid (Remote not included) / DDU - Delivered Duty Unpaid

--- please select --- Aaland Islands Afghanistan Albania Algeria American Samoa Andorra Angola Anguilla Antarctica Antigua and Barbuda Argentina Armenia Aruba Ascension Island (British) Australia Austria Azerbaijan Bahamas Bahrain Bangladesh Barbados Belarus Belgium Belize Benin Bermuda Bhutan Bolivia Bonaire, Sint Eustatius and Saba Bosnia and Herzegovina Botswana Bouvet Island Brazil British Indian Ocean Territory Brunei Darussalam Bulgaria Burkina Faso Burundi Cambodia Cameroon Canada Canary Islands Cape Verde Cayman Islands Central African Republic Chad Chile China Christmas Island Cocos (Keeling) Islands Colombia Comoros Congo Cook Islands Costa Rica Cote D'Ivoire Croatia Cuba Curacao Cyprus Czech Republic Democratic Republic of Congo Denmark Djibouti Dominica Dominican Republic East Timor Ecuador Egypt El Salvador Equatorial Guinea Eritrea Estonia Ethiopia Falkland Islands (Malvinas) Faroe Islands Fiji Finland France, Metropolitan French Guiana French Polynesia French Southern Territories FYROM Gabon Gambia Georgia Germany Ghana Gibraltar Greece Greenland Grenada Guadeloupe Guam Guatemala Guernsey Guinea Guinea-Bissau Guyana Haiti Heard and Mc Donald Islands Honduras Hong Kong Hungary Iceland India Indonesia Iran (Islamic Republic of) Iraq Ireland Isle of Man Israel Italy Jamaica Japan Jersey Jordan Kazakhstan Kenya Kiribati Kosovo, Republic of Kuwait Kyrgyzstan Lao People's Democratic Republic Latvia Lebanon Lesotho Liberia Libyan Arab Jamahiriya Liechtenstein Lithuania Luxembourg Macau Madagascar Malawi Malaysia Maldives Mali Malta Marshall Islands Martinique Mauritania Mauritius Mayotte Mexico Micronesia, Federated States of Moldova, Republic of Monaco Mongolia Montenegro Montserrat Morocco Mozambique Myanmar Namibia Nauru Nepal Netherlands Netherlands Antilles New Caledonia New Zealand Nicaragua Niger Nigeria Niue Norfolk Island North Korea Northern Mariana Islands Norway Oman Pakistan Palau Palestinian Territory, Occupied Panama Papua New Guinea Paraguay Peru Philippines Pitcairn Poland Portugal Puerto Rico Qatar Reunion Romania Russian Federation Rwanda Saint Kitts and Nevis Saint Lucia Saint Vincent and the Grenadines Samoa San Marino Sao Tome and Principe Saudi Arabia Senegal Serbia Seychelles Sierra Leone Singapore Slovak Republic Slovenia Solomon Islands Somalia South Africa South Georgia & South Sandwich Islands South Korea South Sudan Spain Sri Lanka St. Helena St. Martin (French part) St. Pierre and Miquelon Sudan Suriname Svalbard and Jan Mayen Islands Swaziland Sweden Switzerland Syrian Arab Republic Taiwan Tajikistan Tanzania, United Republic of Thailand Togo Tokelau Tonga Trinidad and Tobago Tristan da Cunha Tunisia Turkey Turkmenistan Turks and Caicos Islands Tuvalu Uganda Ukraine United Arab Emirates United Kingdom United States United States Minor Outlying Islands Uruguay Uzbekistan Vanuatu Vatican City State (Holy See) Venezuela Viet Nam Virgin Islands (British) Virgin Islands (U.S.) Wallis and Futuna Islands Western Sahara Yemen Zambia Zimbabwe

Calculate Shipping

• Guaranteed to fit your Ecran LCD / LCD screen display NV156FHM-NY4
• Free step-by-step repair guide File
• Tracked shipping & easy returns

Produse similare

NV156FHM-NY1 ‌EUR € 81,00

Adaugă în coș

NV156FHM-N4B ‌EUR € 81,00

Adaugă în coș

Complete specifications for reference:
Acer Aspire A715-42 Series Acer Aspire A715-42G Series Acer Aspire A715-43 Series Acer Aspire A715-43G Series Acer Aspire A715-76 Series Acer Aspire A715-76G Series Acer Nitro 5 AN515-45 Series Acer Nitro 5 AN515-55 Series Acer Nitro 5 AN515-58 Series Acer Predator Helios 300 PH315-52 Series Acer Predator Helios 300 PH315-52 (Model N18I2) Acer Predator Helios 300 PH315-53 Series Acer Predator Helios 300 PH315-54 Series Acer Predator Triton 300 PT315-52 Series Acer Predator Triton 500 PT515-52 Series Asus TUF Gaming A15 FA506Q Series Asus TUF Gaming A15 FA506QM Series Asus TUF Gaming A15 FA506QR Series Asus TUF Gaming A15 FA566II Series Asus TUF Gaming A15 FA566IU Series Asus TUF Gaming A15 FX505 Series Asus TUF Gaming A15 FX505D Series Asus TUF Gaming A15 FX505GE Series Asus TUF Gaming A15 FX505GM Series Asus TUF Gaming A15 F15 FX506HC Series Asus TUF Gaming A15 FX506HE Series Asus TUF Gaming A15 FX506LH Series Asus TUF Gaming A15 FX506LI Series Asus TUF Gaming A15 FX506LU Series Asus TUF Gaming A15 FX506QM Series Asus TUF Dash F15 FX516 Series Asus TUF Dash F15 FX516PM Asus TUF Dash F15 FX516PM-HN023 Asus TUF Dash F15 FX516PM-HN023T Asus TUF Dash F15 FX516PM-HN024 Asus TUF Dash F15 FX516PM-HN026 Asus TUF Dash F15 FX516PM-HN135 Asus TUF Dash F15 FX516PR Asus TUF Dash F15 FX516PR-HN002 Asus TUF Dash F15 FX516PR-AZ019T Asus TUF Gaming F15 FX566 Series Asus TUF Gaming FX566H Asus TUF Gaming FX566HC Asus TUF Gaming FX566L Asus TUF Gaming FX566LH Asus TUF Gaming FX566LI Asus ROG Strix G512 Series Asus ROG Strix G512L Asus ROG Strix G512LI Asus ROG Strix G512LU Asus ROG Strix G512LV Asus ROG Strix G512LW Asus ROG Strix G513IC Series Asus ROG Strix G513IE Series Asus ROG Strix G513IH Series Asus ROG Strix G513IH-HN Series Asus ROG Strix G513IM Series Asus ROG Strix G513QE Series Asus ROG Strix G513QM Series Asus ROG Strix G513QR Series Asus ROG Strix G531 Series Asus ROG Strix G531G Asus ROG Strix G531GD Asus ROG Strix G531GT Asus ROG Strix G531GU Asus ROG Strix G531GV Asus ROG Strix G531GW Asus Zephyrus G15 GA502 Series Asus Zephyrus G15 GA502D Series Asus Zephyrus G15 GA502DU Series Asus Zephyrus G15 GA502IU Series Asus Zephyrus G15 GA502IV Series Asus Zephyrus G15 GA502LU Series Asus Zephyrus G15 GA503QM Series Asus Zephyrus G15 GA503QS Series Asus ROG Strix SCAR II GL504 Series Asus ROG Strix SCAR II GL504G Asus ROG Strix SCAR II GL504GM Asus ROG Strix SCAR II GL504GS Asus ROG Strix SCAR II GL504GV Asus ROG Strix SCAR II GL504GW Asus VivoBook Pro 15 K6502 Series Asus VivoBook Pro 15 K6502H Asus VivoBook Pro 15 K6502HE Asus VivoBook Pro 15 K6502HC Asus TUF Gaming TUF505 Series Asus TUF Gaming TUF505DT Asus TUF Gaming TUF505DV Asus TUF Gaming TUF505G Asus TUF Gaming TUF505GT Asus TUF Gaming TUF506 Series Asus TUF Gaming TUF506H Asus TUF Gaming TUF506HC Asus TUF Gaming TUF506HE Asus TUF Gaming TUF506I Asus TUF Gaming TUF506IH Asus TUF Gaming TUF506II Asus TUF Gaming TUF506IU Asus TUF Gaming TUF506IV Asus TUF Gaming TUF506L Asus TUF Gaming TUF506LH Asus TUF Gaming TUF506LI Asus TUF Gaming TUF506LU Asus TUF Gaming TUF506Q Asus TUF Gaming TUF506QM Asus TUF Gaming TUF565 Series Asus TUF Gaming TUF565DT Asus TUF Gaming TUF565DV Asus TUF Gaming TUF566 Series Asus TUF Gaming TUF566H Asus TUF Gaming TUF566HC Asus TUF Gaming TUF566HE Asus TUF Gaming TUF566I Asus TUF Gaming TUF566II Asus TUF Gaming TUF566IU Asus TUF Gaming TUF566IV Asus TUF Gaming TUF566L Asus TUF Gaming TUF566LH Asus TUF Gaming TUF566LI Asus TUF Gaming TUF566LU Asus TUF Gaming TUF566Q Asus TUF Gaming TUF566QM DELL Vostro 3520 DELL Vostro 15 3520 DELL Vostro 5-3520 (P112F) DELL Vostro 5-3520 (P112F001) DELL Vostro 5-3520 (P112F002) DELL Vostro 5-3520 (P112F007) DELL Vostro 5-3520 (P112F008) Gigabyte A5 Series Gigabyte A5 X1 Gigabyte AERO15 Series Gigabyte AERO 15 SA Gigabyte AERO 15 WA Gigabyte AERO 15 YA Gigabyte AERO 15 KB Gigabyte AERO15 Series Gigabyte AERO 15 KB Gigabyte AERO 15 SA Gigabyte AERO 15 SB Gigabyte AERO 15 W8 Gigabyte AERO 15 WA Gigabyte AERO 15 WB Gigabyte AERO 15 X8 Gigabyte AERO 15 XB Gigabyte AERO 15 XC Gigabyte AERO 15 YA Gigabyte AERO 15 YB Gigabyte AERO 15-W9 Gigabyte AERO 15-X9 Gigabyte AERO 15-Y9 Gigabyte AERO 15S Series Gigabyte AERO 15S KB Gigabyte AORUS 15G Series Gigabyte AORUS 15G KB Gigabyte AORUS 15G KB-7ES1130MD Gigabyte AORUS 15G WB Gigabyte AORUS 15G WB-7ES1150MD Gigabyte AORUS 15G SB Gigabyte AORUS 15 Series Gigabyte AORUS 15 W9 Gigabyte AORUS 15-W9-7ES0252W Gigabyte AORUS 15 X9 Gigabyte AORUS 15-X9-7ES0252W HP Omen 15-DC Series HP Omen 15-DCxxx Series HP Omen 15-DC000 Series HP Omen 15-DC0000ns HP Omen 15-DC0001ns HP Omen 15-DC0002ns HP Omen 15-DC0003n HP Omen 15-DC0004ns HP Omen 15-DC0005ns HP Omen 15-DC0007ns HP Omen 15-DC0008ns HP Omen 15-DC0009ns HP Omen 15-DC0010ns HP Omen 15-DC0012ns HP Omen 15-DC0013ns HP Omen 15-DC0014ns HP Omen 15-DC0015ns HP Omen 15-DC0016ns HP Omen 15-DC0017ns HP Omen 15-DC0018ns HP Omen 15-DC0019ns HP Omen 15-DC0022ns HP Omen 15-DC0025ns HP Omen 15-DC0026ns HP Omen 15-DC0027ns HP Omen 15-DC0028ns HP Omen 15-DC0029ns HP Omen 15-DC0030ns HP Omen 15-DC0032ns HP Omen 15-DC0033ns HP Omen 15-DC0034ns HP Omen 15-DC0035ns HP Omen 15-DC0036ns HP Omen 15-DC0037ns HP Omen 15-DC0038ns HP Omen 15-DC0039ns HP Omen 15-DC0041ns HP Omen 15-DC0042ns HP Omen 15-DC0043ns HP Omen 15-DC0044ns HP Omen 15-DC0045ns HP Omen 15-DC0046ns HP Omen 15-DC0047ns HP Omen 15-DC0051ns HP Omen 15-DC1000 Series HP Omen 15-DC1000ns HP Omen 15-DC1001ns HP Omen 15-DC1002ns HP Omen 15-DC1003ns HP Omen 15-DC1004ns HP Omen 15-DC1005ns HP Omen 15-DC1006ns HP Omen 15-DC1007ns HP Omen 15-DC1008ns HP Omen 15-DC1009ns HP Omen 15-DC1010ns HP Omen 15-DC1011ns HP Omen 15-DC1012ns HP Omen 15-DC1013ns HP Omen 15-DC1014ns HP Omen 15-DC1015ns HP Omen 15-DC1018ns HP Omen 15-DC1019ns HP Omen 15-DC1021ns HP Omen 15-DC1027ns HP Pavilion Gaming 15-DK Series HP Pavilion Gaming 15-DKxxx Series HP Pavilion Gaming 15-DK000 Series HP Pavilion Gaming 15-DK0000ns HP Pavilion Gaming 15-DK0002ns HP Pavilion Gaming 15-DK0003ns HP Pavilion Gaming 15-DK0004ns HP Pavilion Gaming 15-DK0005ns HP Pavilion Gaming 15-DK0006ns HP Pavilion Gaming 15-DK0007ns HP Pavilion Gaming 15-DK0008ns HP Pavilion Gaming 15-DK0009ns HP Pavilion Gaming 15-DK0010ns HP Pavilion Gaming 15-DK0011ns HP Pavilion Gaming 15-DK0012ns HP Pavilion Gaming 15-DK0013ns HP Pavilion Gaming 15-DK0014ns HP Pavilion Gaming 15-DK0016ns HP Pavilion Gaming 15-DK0017ns HP Pavilion Gaming 15-DK0018ns HP Pavilion Gaming 15-DK0019ns HP Pavilion Gaming 15-DK0020ns HP Pavilion Gaming 15-DK0021ns HP Pavilion Gaming 15-DK0022ns HP Pavilion Gaming 15-DK0023ns HP Pavilion Gaming 15-DK0025ns HP Pavilion Gaming 15-DK0026ns HP Pavilion Gaming 15-DK0028ns HP Pavilion Gaming 15-DK0029ns HP Pavilion Gaming 15-DK0030ns HP Pavilion Gaming 15-EC Series HP Pavilion Gaming 15-ECxxx Series HP Pavilion Gaming 15-EC000 Series HP Pavilion Gaming 15-EC0000ns HP Pavilion Gaming 15-EC0001ns HP Pavilion Gaming 15-EC0002ns HP Pavilion Gaming 15-EC0003ns HP Pavilion Gaming 15-EC0004ns HP Pavilion Gaming 15-EC0005ns HP Pavilion Gaming 15-EC0006ns HP Pavilion Gaming 15-EC0007ns HP Pavilion Gaming 15-EC0008ns HP Pavilion Gaming 15-EC0009ns HP Pavilion Gaming 15-EC0010ns HP Pavilion Gaming 15-EC1000 Series HP Pavilion Gaming 15-EC1010ns HP Pavilion Gaming 15-EC1011ns HP Pavilion Gaming 15-EC1012ns HP Pavilion Gaming 15-EC1013ns HP Pavilion Gaming 15-EC1014ns HP Pavilion Gaming 15-EC1015ns HP Pavilion Gaming 15-EC1016ns HP Pavilion Gaming 15-EC1017ns HP Pavilion Gaming 15-EC1018ns HP Pavilion Gaming 15-EC1019ns HP Pavilion Gaming 15-EC1020ns HP Pavilion Gaming 15-EC1021ns HP Pavilion Gaming 15-EC1022ns HP Pavilion Gaming 15-EC1023ns HP Pavilion Gaming 15-EC1024ns HP Pavilion Gaming 15-EC1025ns HP Pavilion Gaming 15-EC1026ns HP Pavilion Gaming 15-EC1027ns HP Pavilion Gaming 15-EC1028ns HP Omen 15-EK Series HP Omen 15-EKxxx Series HP Omen 15-EN Series HP Omen 15-ENxxx Series HP 16-WF Series HP 16-WFxxx Series Lenovo Creator 5-15IMH05 Series Lenovo Creator 5 15IMH05 ( 82D4 ) Series Lenovo IdeaPad Gaming 3-15ARH05 Series Lenovo IdeaPad Gaming 3 15ARH05 ( 82EY ) Series Lenovo IdeaPad Gaming 3-15ARH7 Series Lenovo IdeaPad Gaming 3 15ARH7 ( 82SB ) Series Lenovo IdeaPad Gaming 3-15ACH6 Series Lenovo IdeaPad Gaming 3 15ACH6 ( 82K2 ) Series Lenovo IdeaPad Gaming 3-15IAH7 Series Lenovo IdeaPad Gaming 3 15IAH7 ( 82S9 ) Series Lenovo IdeaPad Gaming 3-15IHU6 Series Lenovo IdeaPad Gaming 3 15IHU6 ( 82K1 ) Series Lenovo IdeaPad Gaming 3-15IMH05 Series Lenovo IdeaPad Gaming 3 15IMH05 ( 81Y4 ) Series Lenovo Legion 5-15ACH6 Series Lenovo Legion 5 15ACH6 ( 82JW ) Series Lenovo Legion 5 15ACH6 ( 82QJ ) Series Lenovo Legion 5-15ACH6A Series Lenovo Legion 5 15ACH6A ( 82NW ) Series Lenovo Legion 5-15ACH6H Series Lenovo Legion 5 15ACH6H ( 82JU ) Series Lenovo Legion 5-15ARH05 Series Lenovo Legion 5 15ARH05 ( 82B5 ) Series Lenovo Legion 5-15ARH05H Series Lenovo Legion 5 15ARH05H ( 82B1 ) Series Lenovo Legion 5-15ARH7 Series Lenovo Legion 5 15ARH7 ( 82RE ) Series Lenovo Legion 5-15ARH7H Series Lenovo Legion 5 15ARH7H ( 82RD ) Series Lenovo Legion 5-15IAH7 Series Lenovo Legion 5 15IAH7 ( 82RC ) Series Lenovo Legion 5-15IAH7H Series Lenovo Legion 5 15IAH7H ( 82RB ) Series Lenovo Legion 5-15IMH05 Series Lenovo Legion 5 15IMH05 ( 82AU ) Series Lenovo Legion 5-15IMH6 Series Lenovo Legion 5 15IMH6 ( 82NL ) Series Lenovo Legion 5-15IMH05H Series Lenovo Legion 5 15IMH05H ( 81Y6 ) Series Lenovo Legion 5 15IMH05H ( 82CF ) Series Lenovo Legion 5-15ITH6 Series Lenovo Legion 5-15ITH6 ( 82JK ) Series Lenovo Legion 5-15ITH6H Series Lenovo Legion 5-15ITH6H ( 82JH ) Series Lenovo Legion 7-15IMH05 Series Lenovo Legion 7 15IMH05 ( 81YT ) Series Lenovo Legion 7-15IMHg05 Series Lenovo Legion 7 15IMHg05 ( 81YU ) Series Lenovo Legion Y530-15ICH Series Lenovo Legion Y530-15ICH ( 81FV ) Series Lenovo Legion Y530-15ICH ( 81LB ) Series Lenovo Legion Y540-15IRH Series Lenovo Legion Y540-15IRH ( 81SX ) Series Lenovo Legion Y540-15IRH ( 81SY ) Series Lenovo Legion Y540-15IRH-PG0 ( 81SY ) Series Lenovo Legion Y730-15ICH Series Lenovo Legion Y730-15ICH ( 81HD ) Series Lenovo Legion Y740-15ICH Series Lenovo Legion Y740-15ICH ( 81HE ) Series Lenovo Legion Y740-15ICHg Series Lenovo Legion Y740-15IRH Series Lenovo Legion Y740-15IRHg Series Lenovo Legion Y740-15IRHg ( 81UH ) Lenovo Legion Y7000P Series Lenovo Legion Y7000P-1060 MSI ALPHA 15 A3DC Series MSI ALPHA 15 A3DD Series MSI ALPHA 15 A3DDK Series MSI ALPHA 15 A4DEK Series MSI BRAVO 15 A4DCR Series MSI BRAVO 15 A4DDR Series MSI CREATOR 15M A9SD Series MSI CREATOR 15M A9SE Series MSI CREATOR 15 A10SD Series MSI CREATOR 15M A10SD Series MSI CREATOR 15M A10SE Series MSI GF63 9SC Thin Series MSI GF63-9SC Thin Series MSI GS65 8RE Series MSI GS65-8RE Series MSI GS65 8RF Series MSI GS65-8RF Series MSI GS65 8SE Series MSI GS65-8SE Series MSI GS65 8SF Series MSI GS65-8SF Series MSI GS65 8SG Series MSI GS65-8SG Series MSI GS65 9SD Stealth Series MSI GS65-9SD Stealth Series Lenovo A16 Lenovo FA608WV Lenovo FA608WI Lenovo F16 Lenovo FX607VB Lenovo B160UAN08.1 Lenovo 16.0 Lenovo WUXGA Lenovo 15ITH6H Lenovo 82MH Lenovo 15ITH6 Lenovo 5CB1C17434 Lenovo 5CB1C72439 Lenovo 5CB1C17430 Lenovo 5CB1C17432 Lenovo 5CB1C17433 Lenovo 5CB1C72438 Lenovo GY530 Lenovo 5C10S30064 Lenovo 82D4002NAU Lenovo AP1JM000200 Lenovo 5B30S18953 Lenovo 5CB0Z21035 Lenovo 5CB0Z21032

Descriere produs

NV156FHM-NY4 LCD screen panel – un panou LCD de înaltă calitate proiectat pentru laptopuri , care oferă imagini clare și redare precisă a culorilor.

Specificații principale:

• Diagonala ecranului: 15.6 – măsurată pe diagonală; verificați dacă corespunde decupajului ramei.
• Resolution: 1920(RGB)×1080, 16:9, FHD – asigurați-vă că GPU-ul suportă această rezoluție (de exemplu 4K necesită eDP 40 de pini).
• Refresh Rate: 144HZ – ratele de reîmprospătare mai mari (≥120Hz) necesită un cablu și un GPU compatibile.
• Interface: EDP 40 pin, Width: 1.0 inch (25mm), Pitch: 0.5mm – tipul conectorului și numărul de pini (de exemplu eDP 30 pini 0,5 mm).
• Ecran tactil: No – dacă Da, placa de bază și cablul trebuie să suporte digitizatorul tactil.
• Condition: Grade A+ – starea panoului.
• Model/PN: NV156FHM-NY4 – comparați cu numărul piesei de pe ecranul original.

Compatibilitate: Potrivire garantată pentru . Verificați încă o dată lățimea conectorului și pasul pinilor înainte de instalare.

Sfat de instalare: Țineți ecranul de margini, nu atingeți sticla și ghidați cu atenție cablul prin balama pentru a evita prinderea acestuia.

Garanție și asistență: Toate produsele beneficiază de o politică de retur de 7 zile și asistență tehnică gratuită. Dacă aveți întrebări despre compatibilitate, contactați echipa noastră la info@pcspare.com.

SKU: LT-7817  |  Ultima actualizare: 2026-10-21 07:25:45

Schema structurii interne Căutați și vizualizați structura internă a acestei piese

×

Deschide la dimensiune completă ×

Se încarcă...

Panou LCD — structură pe straturi

Întrebări frecvente și soluții

Care sunt rezoluția și rata de reîmprospătare ale acestui ecran?

Rezoluție: 1920(RGB)×1080, 16:9, FHD | Rată de reîmprospătare: 144HZ.

Aspecte importante:

• Chipsetul grafic (GPU) al laptopului dvs. trebuie să accepte această rezoluție și această rată de reîmprospătare. De exemplu, 4K (3840x2160) necesită un GPU cu DisplayPort 1.2 sau superior, iar cablul LCD trebuie să aibă o lățime de bandă suficientă (de regulă eDP cu 40 de pini).
• Dacă ecranul original avea 1366x768 și montați un panou 1920x1080, sistemul poate funcționa, însă BIOS/EDID trebuie să recunoască noua rezoluție – unele laptopuri mai vechi sunt blocate la rezoluția originală.
• Ratele de reîmprospătare ridicate (de exemplu 144Hz) necesită un cablu și o ieșire grafică compatibile – verificați dacă laptopul dvs. le acceptă.

Dacă faceți un upgrade la o rezoluție mai mare, vă recomandăm să consultați manualul de service al laptopului sau forumurile online pentru o compatibilitate confirmată.

Ce interfață folosește acest ecran și care sunt detaliile conectorului?

Tipuri de interfață uzuale, pentru referință:

• eDP 30 pini, îngust: lățime 0,67 inch (17 mm), pas al pinilor 0,4 mm – uzual în laptopurile ultra-subțiri.
• eDP 30 pini, standard: lățime 0,75 inch (19 mm), pas al pinilor 0,5 mm – uzual în modelele standard de 14″–15,6″.
• eDP 40 pini, îngust: lățime 0,79 inch (20 mm) sau 0,83 inch (21 mm), pas al pinilor 0,4 mm – folosit pentru panouri 4K și cu rată de reîmprospătare ridicată.
• eDP 40 pini, standard: lățime 1,0 inch (25 mm), pas al pinilor 0,5 mm – folosit în laptopurile de gaming mai mari.
• LVDS 40 pini: lățime 1,0 inch (25 mm), pas al pinilor 0,5 mm – interfață mai veche, cu lățime de bandă limitată.

Cum verificați: examinați conectorul ecranului original – căutați etichetele imprimate (de exemplu „30P 0,4 mm”) sau măsurați cu o riglă. Comparați cu fotografiile produsului nostru.

Dacă nu sunteți sigur, trimiteți-ne o fotografie clară a conectorului ecranului original – vă putem identifica piesa potrivită.

Care este dimensiunea fizică a acestui ecran?

Dimensiunea ecranului: 15.6 (măsurată pe diagonală).

Important: chiar și o diferență de 0,1 inch poate face ca panoul să nu se potrivească în rama dvs. sau găurile de montare pot să nu se alinieze. Măsurați întotdeauna zona activă (partea vizibilă) a ecranului actual și dimensiunile exterioare (inclusiv urechile de montare).

În plus, verificați raportul de aspect – majoritatea laptopurilor moderne folosesc 16:9, dar unele folosesc 16:10 (ceva mai înalt). Un ecran 16:10 într-o ramă 16:9 nu se va potrivi fizic, și invers.

Cum se măsoară: demontați ecranul din laptop și măsurați diagonala zonei active (din colț în colț). Măsurați de asemenea lățimea și înălțimea întregului panou (inclusiv cadrul metalic). Comparați aceste valori cu specificațiile produsului nostru.

Acesta este un ecran tactil?

Suport tactil: Nu. Acesta este un panou standard (fără atingere).

Va funcționa în orice laptop care acceptă un ecran fără atingere. Dacă laptopul dvs. a avut inițial un ecran tactil, montarea acestui panou fără atingere va duce la pierderea funcției tactile (însă afișarea va funcționa în continuare). De asemenea, este posibil să fie nevoie de un cablu LCD fără suport tactil.

Care este gradul/starea acestui ecran?

Grad: Grade A+.

Înțelegerea gradelor LCD:

• Grad A+ (nou): panou complet nou, fără defecte, zero pixeli morți, luminozitate uniformă – cea mai înaltă calitate.
• Grad A (nou, compatibil): nou, dar poate prezenta variații estetice minore (de exemplu o uniformitate ușor diferită a retroiluminării) – rareori observabile.
• Grad B (folosit/recondiționat): poate avea câțiva pixeli morți (<5) sau zgârieturi minore care nu afectează funcționarea – potrivit pentru reparații economice.

Livrăm toate ecranele în gradul indicat pe pagina produsului. Toate ecranele sunt testate funcțional – fără linii, fără pâlpâire, iar retroiluminarea funcționează.

Dacă aveți nevoie de un anumit grad, vă rugăm să verificați descrierea produsului sau să ne contactați înainte de comandă.

Are acest ecran pixeli morți sau defecte?

Toate ecranele noastre LCD sunt testate riguros înainte de livrare. Garanțăm că la momentul expedierii nu prezintă pixeli morți, puncte luminoase sau linii.

Ce faceți dacă descoperiți defecte după montaj:

• Verificați dacă problema este cauzată de un cablu slăbit – reconectați cablul LCD la ambele capete.
• Testați ecranul pe un alt laptop compatibil (dacă este posibil) pentru a izola problema.
• Dacă defectele sunt clar pe panou (de exemplu un grup de pixeli morți sau o zgârietură vizibilă), contactați suportul nostru în termen de 7 zile și trimiteți fotografii – vom organiza înlocuirea sau rambursarea.

Garanția acoperă doar defectele de fabricație – deteriorările fizice produse în timpul montajului nu sunt acoperite.

Unde se află fizic ecranul și cum este fixat?

Ecranul LCD se află în interiorul capacului de afișare (capac A + capac B) al laptopului. Modul de fixare este următorul:

• De capacul A (capacul superior): ecranul este de regulă fixat cu 4–8 șuruburi mici pe margini. Unele modele folosesc bandă adezivă sau un cadru metalic în locul șuruburilor.
• În spatele capacului B (rama): rama acoperă partea frontală a ecranului – trebuie demontată mai întâi pentru a accesa ecranul.
• Cablul LCD pleacă din spatele ecranului (sau de la marginea inferioară) către placa de bază, trecând prin balama.
• Ecranul are și un cablu de retroiluminare (uneori integrat în cablul principal), care alimentează retroiluminarea LED.

Accesarea ecranului necesită demontarea ramei – unele modele necesită și demontarea întregului ansamblu de afișare (capacul) de pe bază, pentru a evita deteriorarea cablurilor.

Cum conectez cablul LCD la ecran și la placa de bază?

Conexiunea implică două capete:

• Capătul dinspre ecran: cablul se conectează la un conector aflat pe spatele panoului LCD (sau pe marginea inferioară). De regulă acesta este un conector ZIF (Zero Insertion Force). Pentru conectare:
  • Ridicați clapeta mică de blocare de pe conectorul ecranului.
  • Introduceți cablul cu contactele aurite orientate în sus (spre clapetă) – cablul este adesea marcat cu o dungă albastră sau roșie pentru a indica pinul 1.
  • Apăsați ferm clapeta în jos pentru blocare.
• Capătul dinspre placa de bază: cablul se conectează la un conector de pe placa de sistem, marcat de obicei LCD, LVDS, eDP sau J_LCD. Procedura este identică – ridicați clapeta ZIF, introduceți corect cablul și blocați-o.

Critic: cablul trebuie introdus până la capăt – dacă nu este bine fixat, veți obține o afișare parțială sau deloc imagine. Nu forțați cablul; dacă nu intră ușor, verificați orientarea.

Deconectați întotdeauna bateria înainte de a conecta sau deconecta cablul LCD, pentru a evita scurtcircuitele.

Cum se înlocuiește ecranul LCD pas cu pas?

Notă: aceasta este o operațiune delicată – procedați cu prudență. Dacă nu aveți încredere în propriile abilități, luați în considerare un service de reparații profesionist.

1. Pregătire: opriți laptopul, deconectați adaptorul AC și scoateți bateria (dacă este detașabilă). Lucrați pe o suprafață curată și moale.
2. Demontați rama (capacul B):
   • Folosiți o spatulă din plastic pentru a desprinde ușor rama – începeți de la marginea interioară (lângă ecran) și continuați pe tot conturul.
   • Unele rame sunt fixate cu adeziv – aplicați căldură redusă (uscător de păr) pentru a înmuia adezivul.
   • Aveți grijă să nu îndoiți și să nu crăpați rama – este adesea subțire și fragilă.
3. Deconectați ecranul vechi:
   • Localizați conectorul cablului LCD pe spatele ecranului (sau în partea de jos). Eliberați clapeta ZIF și trageți ușor cablul afară.
   • Dacă există un cablu separat de retroiluminare, deconectați-l și pe acesta.
   • Scoateți șuruburile de montare (de regulă 4–6) care fixează ecranul de capacul A.
   • Scoateți ecranul cu atenție – evitați să îl îndoiți.
4. Montați ecranul nou:
   • Așezați ecranul nou în aceeași poziție – aliniați găurile pentru șuruburi.
   • Introduceți și strângeți uniform șuruburile de montare – nu strângeți excesiv.
   • Conectați cablul LCD – introduceți-l complet în conectorul ZIF și blocați clapeta. Verificați ca cablul să nu fie răsucit sau strivit.
   • Dacă ecranul are un cablu separat de retroiluminare, conectați-l și pe acesta.
5. Remontați rama:
   • Apăsați rama la loc – începeți dintr-un colț și continuați pe contur, asigurându-vă că toate clipsurile se fixează.
   • Dacă s-a folosit adeziv, aplicați bandă adezivă nouă sau refolosiți adezivul original (dacă mai este lipicios).
6. Testați înainte de remontarea completă:
   • Reconectați bateria și porniți laptopul – verificați afișarea corectă (fără linii, pâlpâire sau pixeli morți).
   • Testați reglajul luminozității și, dacă este ecran tactil, testați funcția tactilă.
7. Dacă totul funcționează, opriți laptopul, deconectați bateria și remontați capacele rămase.

Greșeli frecvente de evitat:

• Uitarea conectării cablului înainte de montarea ecranului – veți fi nevoit să repetați pașii.
• Strivirea cablului LCD în zona balamalei – ghidați-l cu atenție exact ca pe cel original.
• Folosirea unor șuruburi prea lungi – pot deteriora ecranul sau capacul A.
• Neîndepărtarea întregului adeziv vechi – poate face rama să stea neuniform.

Urmăriți videoclipul nostru de instalare sau consultați manualul de service al laptopului pentru detalii specifice modelului.

Ce măsuri de precauție trebuie să iau și ce fac dacă ecranul nu funcționează după montaj?

Măsuri de precauție esențiale:

• Deconectați întotdeauna bateria înainte de a manipula orice ecran sau cablu – retroiluminarea LCD poate avea tensiune ridicată (până la 40V) și poate deteriora invertorul sau GPU-ul.
• Manevrați ecranul de margini – evitați atingerea suprafeței de sticlă sau a contactelor aurite de pe cablu.
• Nu îndoiți și nu flexați niciodată ecranul – sticla se poate crăpa ușor.
• Folosiți protecție ESD – purtați o brățară anti-statică sau atingeți un obiect metalic împământat înainte de a atinge componentele.
• Nu strângeți excesiv șuruburile – cadrele ecranului sunt delicate; este suficient să fie fixate ferm, fără forțare.
• Păstrați ecranul curat – orice praf sau amprentă pe suprafața interioară va fi vizibilă când retroiluminarea este pornită.

Depanare – ce faceți dacă ecranul nu funcționează după montaj?

• Fără afișare (ecran negru):
  • Verificați dacă cablul LCD este complet introdus și blocat la ambele capete, atât la ecran, cât și la placa de bază.
  • Verificați dacă laptopul este pornit (ascultați ventilatorul sau urmăriți LED-ul Caps Lock).
  • Testați cu un monitor extern pentru a confirma că laptopul emite semnal video – dacă monitorul extern funcționează, problema este la ecran sau la cablu.
  • Inspectați cablul pentru deteriorări – un cablu strivit poate rupe traseele interne.
• Retroiluminarea este pornită, dar nu există imagine (ecran alb sau gri):
  • Aceasta indică de obicei că liniile de date video nu sunt conectate – reconectați cablul și verificați dacă există pini îndoiți pe conector.
  • Verificați dacă ecranul este compatibil cu interfața laptopului dvs. (de exemplu eDP față de LVDS).
• Afișare intermitentă sau pâlpâire:
  • Verificați traseul cablului – poate fi strivit în zona balamalei.
  • Asigurați-vă că nu trageți cablul prea tare – trebuie să existe un joc ușor.
• Linii, artefacte sau culori distorsionate:
  • Reconectați cablul – uneori o conexiune slabă provoacă zgomot de semnal.
  • Dacă liniile persistă, ecranul poate fi defect – contactați suportul.
• Atingerea nu funcționează (la ecranele tactile):
  • Confirmați că cablul digitizatorului (dacă este separat) este conectat.
  • Instalați driverul tactil corect – unele laptopuri necesită un driver specific pentru noul panou.
  • Verificați setările din BIOS – unele laptopuri au o opțiune de activare/dezactivare a atingerii.
• Reglajul luminozității nu funcționează:
  • Asigurați-vă că cablul de retroiluminare (dacă este separat) este conectat.
  • Verificați dacă tastele de luminozitate ale laptopului funcționează – dacă nu, încercați să reinstalați driverul grafic.
• Ecranul este prea întunecat sau retroiluminarea este neuniformă:
  • Aceasta poate fi o problemă de retroiluminare – asigurați-vă că conectorul este complet fixat.
  • Dacă ecranul este un model diferit, nivelurile de luminozitate pot fi interpretate diferit – reglați din sistemul de operare.

Dacă ați încercat toate soluțiile de mai sus și problema persistă: contactați suportul nostru, trimițând fotografii ale problemei ecranului și modelul laptopului – vă vom ajuta să diagnosticați și să organizăm o înlocuire, dacă este necesar.
