Q: Care sunt rezoluția și rata de reîmprospătare ale acestui ecran?

Rezoluție: 1920(RGB)×1080, 16:9, FHD | Rată de reîmprospătare: 60HZ . Aspecte importante: Chipsetul grafic (GPU) al laptopului dvs. trebuie să accepte această rezoluție și această rată de reîmprospătare. De exemplu, 4K (3840x2160) necesită un GPU cu DisplayPort 1.2 sau superior, iar cablul LCD trebuie să aibă o lățime de bandă suficientă (de regulă eDP cu 40 de pini). Dacă ecranul original avea 1366x768 și montați un panou 1920x1080, sistemul poate funcționa, însă BIOS/EDID trebuie să recunoască noua rezoluție – unele laptopuri mai vechi sunt blocate la rezoluția originală. Ratele de reîmprospătare ridicate (de exemplu 144Hz) necesită un cablu și o ieșire grafică compatibile – verificați dacă laptopul dvs. le acceptă. Dacă faceți un upgrade la o rezoluție mai mare, vă recomandăm să consultați manualul de service al laptopului sau forumurile online pentru o compatibilitate confirmată.

Q: Ce interfață folosește acest ecran și care sunt detaliile conectorului?

Tipuri de interfață uzuale, pentru referință: eDP 30 pini, îngust: lățime 0,67 inch (17 mm), pas al pinilor 0,4 mm – uzual în laptopurile ultra-subțiri. eDP 30 pini, standard: lățime 0,75 inch (19 mm), pas al pinilor 0,5 mm – uzual în modelele standard de 14″–15,6″. eDP 40 pini, îngust: lățime 0,79 inch (20 mm) sau 0,83 inch (21 mm), pas al pinilor 0,4 mm – folosit pentru panouri 4K și cu rată de reîmprospătare ridicată. eDP 40 pini, standard: lățime 1,0 inch (25 mm), pas al pinilor 0,5 mm – folosit în laptopurile de gaming mai mari. LVDS 40 pini: lățime 1,0 inch (25 mm), pas al pinilor 0,5 mm – interfață mai veche, cu lățime de bandă limitată. Cum verificați: examinați conectorul ecranului original – căutați etichetele imprimate (de exemplu „30P 0,4 mm”) sau măsurați cu o riglă. Comparați cu fotografiile produsului nostru. Dacă nu sunteți sigur, trimiteți-ne o fotografie clară a conectorului ecranului original – vă putem identifica piesa potrivită.

Q: Care este dimensiunea fizică a acestui ecran?

Dimensiunea ecranului: 13.3 (măsurată pe diagonală). Important: chiar și o diferență de 0,1 inch poate face ca panoul să nu se potrivească în rama dvs. sau găurile de montare pot să nu se alinieze. Măsurați întotdeauna zona activă (partea vizibilă) a ecranului actual și dimensiunile exterioare (inclusiv urechile de montare). În plus, verificați raportul de aspect – majoritatea laptopurilor moderne folosesc 16:9, dar unele folosesc 16:10 (ceva mai înalt). Un ecran 16:10 într-o ramă 16:9 nu se va potrivi fizic, și invers. Cum se măsoară: demontați ecranul din laptop și măsurați diagonala zonei active (din colț în colț). Măsurați de asemenea lățimea și înălțimea întregului panou (inclusiv cadrul metalic). Comparați aceste valori cu specificațiile produsului nostru.

Q: Acesta este un ecran tactil?

Suport tactil: Nu . Acesta este un panou standard (fără atingere). Va funcționa în orice laptop care acceptă un ecran fără atingere. Dacă laptopul dvs. a avut inițial un ecran tactil, montarea acestui panou fără atingere va duce la pierderea funcției tactile (însă afișarea va funcționa în continuare). De asemenea, este posibil să fie nevoie de un cablu LCD fără suport tactil.

Q: Care este gradul/starea acestui ecran?

Grad: New Grade A+ . Înțelegerea gradelor LCD: Grad A+ (nou): panou complet nou, fără defecte, zero pixeli morți, luminozitate uniformă – cea mai înaltă calitate. Grad A (nou, compatibil): nou, dar poate prezenta variații estetice minore (de exemplu o uniformitate ușor diferită a retroiluminării) – rareori observabile. Grad B (folosit/recondiționat): poate avea câțiva pixeli morți ( Livrăm toate ecranele în gradul indicat pe pagina produsului. Toate ecranele sunt testate funcțional – fără linii, fără pâlpâire, iar retroiluminarea funcționează. Dacă aveți nevoie de un anumit grad, vă rugăm să verificați descrierea produsului sau să ne contactați înainte de comandă.

Q: Are acest ecran pixeli morți sau defecte?

Toate ecranele noastre LCD sunt testate riguros înainte de livrare. Garanțăm că la momentul expedierii nu prezintă pixeli morți, puncte luminoase sau linii. Ce faceți dacă descoperiți defecte după montaj: Verificați dacă problema este cauzată de un cablu slăbit – reconectați cablul LCD la ambele capete. Testați ecranul pe un alt laptop compatibil (dacă este posibil) pentru a izola problema. Dacă defectele sunt clar pe panou (de exemplu un grup de pixeli morți sau o zgârietură vizibilă), contactați suportul nostru în termen de 7 zile și trimiteți fotografii – vom organiza înlocuirea sau rambursarea. Garanția acoperă doar defectele de fabricație – deteriorările fizice produse în timpul montajului nu sunt acoperite.

Q: Unde se află fizic ecranul și cum este fixat?

Ecranul LCD se află în interiorul capacului de afișare (capac A + capac B) al laptopului. Modul de fixare este următorul: De capacul A (capacul superior): ecranul este de regulă fixat cu 4–8 șuruburi mici pe margini. Unele modele folosesc bandă adezivă sau un cadru metalic în locul șuruburilor. În spatele capacului B (rama): rama acoperă partea frontală a ecranului – trebuie demontată mai întâi pentru a accesa ecranul. Cablul LCD pleacă din spatele ecranului (sau de la marginea inferioară) către placa de bază, trecând prin balama. Ecranul are și un cablu de retroiluminare (uneori integrat în cablul principal), care alimentează retroiluminarea LED. Accesarea ecranului necesită demontarea ramei – unele modele necesită și demontarea întregului ansamblu de afișare (capacul) de pe bază, pentru a evita deteriorarea cablurilor.

Q: Cum conectez cablul LCD la ecran și la placa de bază?

Conexiunea implică două capete: Capătul dinspre ecran: cablul se conectează la un conector aflat pe spatele panoului LCD (sau pe marginea inferioară). De regulă acesta este un conector ZIF (Zero Insertion Force) . Pentru conectare: Ridicați clapeta mică de blocare de pe conectorul ecranului. Introduceți cablul cu contactele aurite orientate în sus (spre clapetă) – cablul este adesea marcat cu o dungă albastră sau roșie pentru a indica pinul 1. Apăsați ferm clapeta în jos pentru blocare. Capătul dinspre placa de bază: cablul se conectează la un conector de pe placa de sistem, marcat de obicei LCD , LVDS , eDP sau J_LCD . Procedura este identică – ridicați clapeta ZIF, introduceți corect cablul și blocați-o. Critic: cablul trebuie introdus până la capăt – dacă nu este bine fixat, veți obține o afișare parțială sau deloc imagine. Nu forțați cablul; dacă nu intră ușor, verificați orientarea. Deconectați întotdeauna bateria înainte de a conecta sau deconecta cablul LCD, pentru a evita scurtcircuitele.

Question 1

Care sunt rezoluția și rata de reîmprospătare ale acestui ecran?

Accepted Answer

Rezoluție: 1920(RGB)×1080, 16:9, FHD | Rată de reîmprospătare: 60HZ.

Aspecte importante:

Chipsetul grafic (GPU) al laptopului dvs. trebuie să accepte această rezoluție și această rată de reîmprospătare. De exemplu, 4K (3840x2160) necesită un GPU cu DisplayPort 1.2 sau superior, iar cablul LCD trebuie să aibă o lățime de bandă suficientă (de regulă eDP cu 40 de pini).
Dacă ecranul original avea 1366x768 și montați un panou 1920x1080, sistemul poate funcționa, însă BIOS/EDID trebuie să recunoască noua rezoluție – unele laptopuri mai vechi sunt blocate la rezoluția originală.
Ratele de reîmprospătare ridicate (de exemplu 144Hz) necesită un cablu și o ieșire grafică compatibile – verificați dacă laptopul dvs. le acceptă.

Dacă faceți un upgrade la o rezoluție mai mare, vă recomandăm să consultați manualul de service al laptopului sau forumurile online pentru o compatibilitate confirmată.

Question 2

Ce interfață folosește acest ecran și care sunt detaliile conectorului?

Accepted Answer

Tipuri de interfață uzuale, pentru referință:

eDP 30 pini, îngust: lățime 0,67 inch (17 mm), pas al pinilor 0,4 mm – uzual în laptopurile ultra-subțiri.
eDP 30 pini, standard: lățime 0,75 inch (19 mm), pas al pinilor 0,5 mm – uzual în modelele standard de 14″–15,6″.
eDP 40 pini, îngust: lățime 0,79 inch (20 mm) sau 0,83 inch (21 mm), pas al pinilor 0,4 mm – folosit pentru panouri 4K și cu rată de reîmprospătare ridicată.
eDP 40 pini, standard: lățime 1,0 inch (25 mm), pas al pinilor 0,5 mm – folosit în laptopurile de gaming mai mari.
LVDS 40 pini: lățime 1,0 inch (25 mm), pas al pinilor 0,5 mm – interfață mai veche, cu lățime de bandă limitată.

Cum verificați: examinați conectorul ecranului original – căutați etichetele imprimate (de exemplu „30P 0,4 mm”) sau măsurați cu o riglă. Comparați cu fotografiile produsului nostru.

Dacă nu sunteți sigur, trimiteți-ne o fotografie clară a conectorului ecranului original – vă putem identifica piesa potrivită.

Question 3

Care este dimensiunea fizică a acestui ecran?

Accepted Answer

Dimensiunea ecranului: 13.3 (măsurată pe diagonală).

Important: chiar și o diferență de 0,1 inch poate face ca panoul să nu se potrivească în rama dvs. sau găurile de montare pot să nu se alinieze. Măsurați întotdeauna zona activă (partea vizibilă) a ecranului actual și dimensiunile exterioare (inclusiv urechile de montare).

În plus, verificați raportul de aspect – majoritatea laptopurilor moderne folosesc 16:9, dar unele folosesc 16:10 (ceva mai înalt). Un ecran 16:10 într-o ramă 16:9 nu se va potrivi fizic, și invers.

Cum se măsoară: demontați ecranul din laptop și măsurați diagonala zonei active (din colț în colț). Măsurați de asemenea lățimea și înălțimea întregului panou (inclusiv cadrul metalic). Comparați aceste valori cu specificațiile produsului nostru.

Question 4

Acesta este un ecran tactil?

Accepted Answer

Suport tactil: Nu. Acesta este un panou standard (fără atingere).

Va funcționa în orice laptop care acceptă un ecran fără atingere. Dacă laptopul dvs. a avut inițial un ecran tactil, montarea acestui panou fără atingere va duce la pierderea funcției tactile (însă afișarea va funcționa în continuare). De asemenea, este posibil să fie nevoie de un cablu LCD fără suport tactil.

Question 5

Care este gradul/starea acestui ecran?

Accepted Answer

Grad: New Grade A+.

Înțelegerea gradelor LCD:

Grad A+ (nou): panou complet nou, fără defecte, zero pixeli morți, luminozitate uniformă – cea mai înaltă calitate.
Grad A (nou, compatibil): nou, dar poate prezenta variații estetice minore (de exemplu o uniformitate ușor diferită a retroiluminării) – rareori observabile.
Grad B (folosit/recondiționat): poate avea câțiva pixeli morți (<5) sau zgârieturi minore care nu afectează funcționarea – potrivit pentru reparații economice.

Livrăm toate ecranele în gradul indicat pe pagina produsului. Toate ecranele sunt testate funcțional – fără linii, fără pâlpâire, iar retroiluminarea funcționează.

Dacă aveți nevoie de un anumit grad, vă rugăm să verificați descrierea produsului sau să ne contactați înainte de comandă.

Question 6

Are acest ecran pixeli morți sau defecte?

Accepted Answer

Toate ecranele noastre LCD sunt testate riguros înainte de livrare. Garanțăm că la momentul expedierii nu prezintă pixeli morți, puncte luminoase sau linii.

Ce faceți dacă descoperiți defecte după montaj:

Verificați dacă problema este cauzată de un cablu slăbit – reconectați cablul LCD la ambele capete.
Testați ecranul pe un alt laptop compatibil (dacă este posibil) pentru a izola problema.
Dacă defectele sunt clar pe panou (de exemplu un grup de pixeli morți sau o zgârietură vizibilă), contactați suportul nostru în termen de 7 zile și trimiteți fotografii – vom organiza înlocuirea sau rambursarea.

Garanția acoperă doar defectele de fabricație – deteriorările fizice produse în timpul montajului nu sunt acoperite.

Question 7

Unde se află fizic ecranul și cum este fixat?

Accepted Answer

Ecranul LCD se află în interiorul capacului de afișare (capac A + capac B) al laptopului. Modul de fixare este următorul:

De capacul A (capacul superior): ecranul este de regulă fixat cu 4–8 șuruburi mici pe margini. Unele modele folosesc bandă adezivă sau un cadru metalic în locul șuruburilor.
În spatele capacului B (rama): rama acoperă partea frontală a ecranului – trebuie demontată mai întâi pentru a accesa ecranul.
Cablul LCD pleacă din spatele ecranului (sau de la marginea inferioară) către placa de bază, trecând prin balama.
Ecranul are și un cablu de retroiluminare (uneori integrat în cablul principal), care alimentează retroiluminarea LED.

Accesarea ecranului necesită demontarea ramei – unele modele necesită și demontarea întregului ansamblu de afișare (capacul) de pe bază, pentru a evita deteriorarea cablurilor.

Question 8

Cum conectez cablul LCD la ecran și la placa de bază?

Accepted Answer

Conexiunea implică două capete:

Capătul dinspre ecran: cablul se conectează la un conector aflat pe spatele panoului LCD (sau pe marginea inferioară). De regulă acesta este un conector ZIF (Zero Insertion Force). Pentru conectare:
- Ridicați clapeta mică de blocare de pe conectorul ecranului.
- Introduceți cablul cu contactele aurite orientate în sus (spre clapetă) – cablul este adesea marcat cu o dungă albastră sau roșie pentru a indica pinul 1.
- Apăsați ferm clapeta în jos pentru blocare.
Capătul dinspre placa de bază: cablul se conectează la un conector de pe placa de sistem, marcat de obicei LCD, LVDS, eDP sau J_LCD. Procedura este identică – ridicați clapeta ZIF, introduceți corect cablul și blocați-o.

Critic: cablul trebuie introdus până la capăt – dacă nu este bine fixat, veți obține o afișare parțială sau deloc imagine. Nu forțați cablul; dacă nu intră ușor, verificați orientarea.

Deconectați întotdeauna bateria înainte de a conecta sau deconecta cablul LCD, pentru a evita scurtcircuitele.

Question 9

Cum se înlocuiește ecranul LCD pas cu pas?

Accepted Answer

Notă: aceasta este o operațiune delicată – procedați cu prudență. Dacă nu aveți încredere în propriile abilități, luați în considerare un service de reparații profesionist.

Pregătire: opriți laptopul, deconectați adaptorul AC și scoateți bateria (dacă este detașabilă). Lucrați pe o suprafață curată și moale.
Demontați rama (capacul B):
- Folosiți o spatulă din plastic pentru a desprinde ușor rama – începeți de la marginea interioară (lângă ecran) și continuați pe tot conturul.
- Unele rame sunt fixate cu adeziv – aplicați căldură redusă (uscător de păr) pentru a înmuia adezivul.
- Aveți grijă să nu îndoiți și să nu crăpați rama – este adesea subțire și fragilă.
Deconectați ecranul vechi:
- Localizați conectorul cablului LCD pe spatele ecranului (sau în partea de jos). Eliberați clapeta ZIF și trageți ușor cablul afară.
- Dacă există un cablu separat de retroiluminare, deconectați-l și pe acesta.
- Scoateți șuruburile de montare (de regulă 4–6) care fixează ecranul de capacul A.
- Scoateți ecranul cu atenție – evitați să îl îndoiți.
Montați ecranul nou:
- Așezați ecranul nou în aceeași poziție – aliniați găurile pentru șuruburi.
- Introduceți și strângeți uniform șuruburile de montare – nu strângeți excesiv.
- Conectați cablul LCD – introduceți-l complet în conectorul ZIF și blocați clapeta. Verificați ca cablul să nu fie răsucit sau strivit.
- Dacă ecranul are un cablu separat de retroiluminare, conectați-l și pe acesta.
Remontați rama:
- Apăsați rama la loc – începeți dintr-un colț și continuați pe contur, asigurându-vă că toate clipsurile se fixează.
- Dacă s-a folosit adeziv, aplicați bandă adezivă nouă sau refolosiți adezivul original (dacă mai este lipicios).
Testați înainte de remontarea completă:
- Reconectați bateria și porniți laptopul – verificați afișarea corectă (fără linii, pâlpâire sau pixeli morți).
- Testați reglajul luminozității și, dacă este ecran tactil, testați funcția tactilă.
Dacă totul funcționează, opriți laptopul, deconectați bateria și remontați capacele rămase.

Greșeli frecvente de evitat:

Uitarea conectării cablului înainte de montarea ecranului – veți fi nevoit să repetați pașii.
Strivirea cablului LCD în zona balamalei – ghidați-l cu atenție exact ca pe cel original.
Folosirea unor șuruburi prea lungi – pot deteriora ecranul sau capacul A.
Neîndepărtarea întregului adeziv vechi – poate face rama să stea neuniform.

Urmăriți videoclipul nostru de instalare sau consultați manualul de service al laptopului pentru detalii specifice modelului.

Question 10

Ce măsuri de precauție trebuie să iau și ce fac dacă ecranul nu funcționează după montaj?

Accepted Answer

Măsuri de precauție esențiale:

Deconectați întotdeauna bateria înainte de a manipula orice ecran sau cablu – retroiluminarea LCD poate avea tensiune ridicată (până la 40V) și poate deteriora invertorul sau GPU-ul.
Manevrați ecranul de margini – evitați atingerea suprafeței de sticlă sau a contactelor aurite de pe cablu.
Nu îndoiți și nu flexați niciodată ecranul – sticla se poate crăpa ușor.
Folosiți protecție ESD – purtați o brățară anti-statică sau atingeți un obiect metalic împământat înainte de a atinge componentele.
Nu strângeți excesiv șuruburile – cadrele ecranului sunt delicate; este suficient să fie fixate ferm, fără forțare.
Păstrați ecranul curat – orice praf sau amprentă pe suprafața interioară va fi vizibilă când retroiluminarea este pornită.

Depanare – ce faceți dacă ecranul nu funcționează după montaj?

Fără afișare (ecran negru):
- Verificați dacă cablul LCD este complet introdus și blocat la ambele capete, atât la ecran, cât și la placa de bază.
- Verificați dacă laptopul este pornit (ascultați ventilatorul sau urmăriți LED-ul Caps Lock).
- Testați cu un monitor extern pentru a confirma că laptopul emite semnal video – dacă monitorul extern funcționează, problema este la ecran sau la cablu.
- Inspectați cablul pentru deteriorări – un cablu strivit poate rupe traseele interne.
Retroiluminarea este pornită, dar nu există imagine (ecran alb sau gri):
- Aceasta indică de obicei că liniile de date video nu sunt conectate – reconectați cablul și verificați dacă există pini îndoiți pe conector.
- Verificați dacă ecranul este compatibil cu interfața laptopului dvs. (de exemplu eDP față de LVDS).
Afișare intermitentă sau pâlpâire:
- Verificați traseul cablului – poate fi strivit în zona balamalei.
- Asigurați-vă că nu trageți cablul prea tare – trebuie să existe un joc ușor.
Linii, artefacte sau culori distorsionate:
- Reconectați cablul – uneori o conexiune slabă provoacă zgomot de semnal.
- Dacă liniile persistă, ecranul poate fi defect – contactați suportul.
Atingerea nu funcționează (la ecranele tactile):
- Confirmați că cablul digitizatorului (dacă este separat) este conectat.
- Instalați driverul tactil corect – unele laptopuri necesită un driver specific pentru noul panou.
- Verificați setările din BIOS – unele laptopuri au o opțiune de activare/dezactivare a atingerii.
Reglajul luminozității nu funcționează:
- Asigurați-vă că cablul de retroiluminare (dacă este separat) este conectat.
- Verificați dacă tastele de luminozitate ale laptopului funcționează – dacă nu, încercați să reinstalați driverul grafic.
Ecranul este prea întunecat sau retroiluminarea este neuniformă:
- Aceasta poate fi o problemă de retroiluminare – asigurați-vă că conectorul este complet fixat.
- Dacă ecranul este un model diferit, nivelurile de luminozitate pot fi interpretate diferit – reglați din sistemul de operare.

Dacă ați încercat toate soluțiile de mai sus și problema persistă: contactați suportul nostru, trimițând fotografii ale problemei ecranului și modelul laptopului – vă vom ajuta să diagnosticați și să organizăm o înlocuire, dacă este necesar.

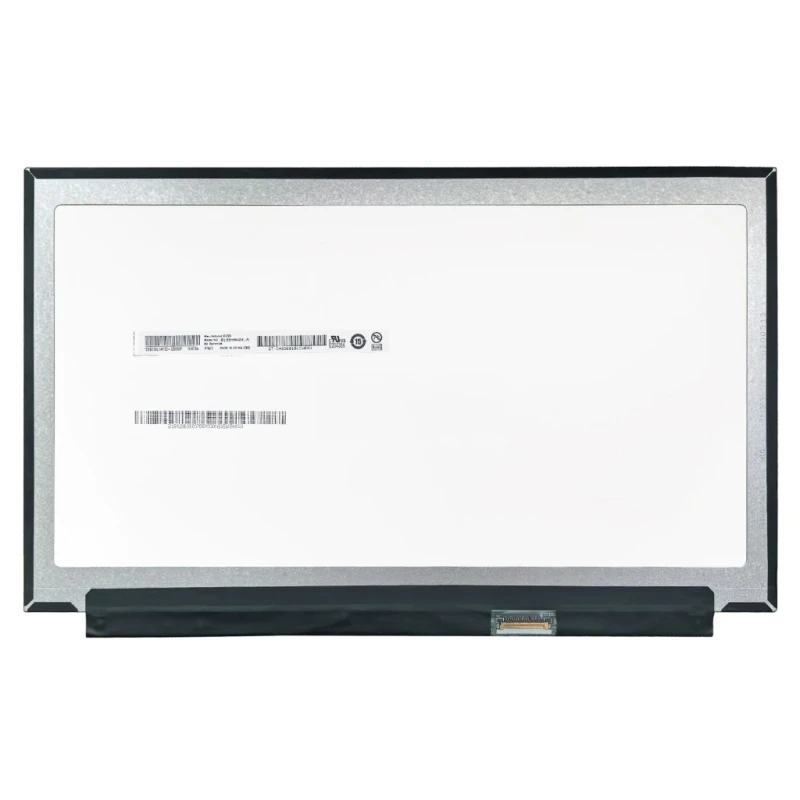

B133HAN04.A. LCD screen panel

Descriere produs

Panou LCD — structură pe straturi

Întrebări frecvente și soluții
