Perguntas frequentes e soluções
Qual é o conector e a potência deste alto-falante?
Certifique-se de que o conector corresponde ao conector de áudio da sua placa-mãe – normalmente um conector de 2 ou 4 pinos (geralmente ZIF para FFC ou do tipo wire‑to‑board de passo pequeno). O conector da placa-mãe costuma ser identificado como SPK, J_SPK ou SPEAKER. Verifique a polaridade – os fios geralmente têm código de cores (vermelho/preto ou azul/vermelho). A potência deve corresponder à original para evitar distorção ou danos.
A caixa do alto-falante encaixa no meu notebook?

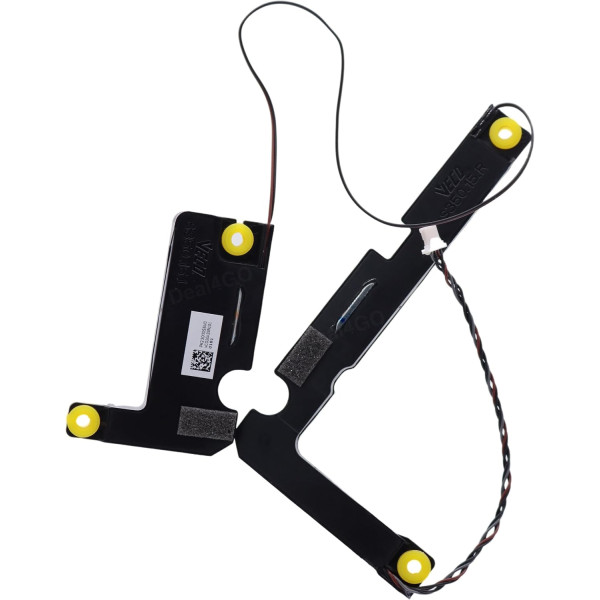

O formato e os furos de fixação dos alto-falantes foram projetados para PK23000SSV0, PK23000SSL0, PK23000SSY0. Verifique as dimensões físicas e as posições dos parafusos – devem se alinhar com o seu gabinete. Os alto-falantes normalmente são montados na tampa inferior (tampa D) ou na estrutura do teclado (tampa C), perto das bordas dianteiras esquerda/direita ou ao longo da dobradiça. Eles ficam em cavidades rebaixadas dedicadas para a ressonância adequada.
Como instalar os novos alto-falantes passo a passo?
- Segurança primeiro: desconecte o cabo principal da bateria da placa-mãe para evitar curtos-circuitos ou danos ao chip de áudio.
- Remova a tampa inferior (tampa D) e qualquer blindagem interna para expor os compartimentos dos alto-falantes.
- Localize os compartimentos – geralmente ficam nos lados esquerdo e direito do gabinete, perto da borda frontal (área do apoio para as mãos) ou ao longo da dobradiça.
- Desconecte os alto-falantes antigos retirando os cabos dos conectores da placa-mãe (marcados SPK / J_SPK / SPEAKER) com cuidado. Se o conector for do tipo ZIF, levante a aba de travamento antes de puxar.
- Remova os alto-falantes antigos retirando os parafusos de fixação (geralmente 1 a 2 por alto-falante) e levantando-os das cavidades. Alguns são presos com fita adesiva – use uma ferramenta de alavanca com cuidado, se necessário.
- Monte os novos alto-falantes nas mesmas cavidades, alinhando os furos de parafuso. Fixe-os com os parafusos originais – não aperte em excesso, pois isso pode deformar a carcaça plástica.
- Passe os cabos flexíveis de forma organizada pelos sulcos originais para evitar que sejam presos ao recolocar a tampa inferior.
- Conecte os novos cabos aos conectores da placa-mãe – garanta a atribuição correta dos canais esquerdo/direito e observe a polaridade (código de cores vermelho/preto ou azul/vermelho). Em conectores ZIF, insira o cabo totalmente com os contatos dourados voltados para a aba de travamento e pressione a aba com firmeza.
- Teste a saída de áudio antes de remontar tudo – reconecte a bateria, ligue o notebook, reproduza um som ou arquivo de música de teste e verifique se os dois canais funcionam com clareza, sem distorção.
- Desligue, desconecte a bateria novamente e remonte as tampas e os parafusos.
Observação: os cabos dos alto-falantes geralmente são FFC (Cabo Flat Flexível) ou um chicote com conectores pequenos. Sempre manuseie-os com cuidado – evite dobras acentuadas ou puxar os próprios fios.
Onde exatamente ficam instalados os alto-falantes dentro do notebook?
Os alto-falantes internos normalmente são montados no
gabinete superior (tampa C / base do teclado) ou na
tampa inferior (tampa D), dependendo do modelo. As posições mais comuns são:
- Cantos dianteiros esquerdo e direito da base do teclado (perto da área do touchpad) – a disposição mais comum para separação estéreo.
- Ao longo da dobradiça da tela – comum em notebooks ultrafinos ou gamer, onde o espaço é limitado.
- Na tampa inferior (voltados para baixo) – alguns modelos os instalam diretamente na tampa D, com saídas de som na parte inferior.
Cada alto-falante fica em uma cavidade rebaixada dedicada, moldada para o formato da caixa do alto-falante, garantindo ressonância acústica adequada e encaixe firme. As cavidades costumam ter pinos ou entalhes de alinhamento para evitar orientação incorreta.
O acesso aos alto-falantes geralmente exige apenas a remoção da tampa inferior, mas em alguns modelos (especialmente os com alto-falantes montados na tampa C) pode ser necessário remover o teclado ou todo o conjunto superior.
Como conecto os cabos dos alto-falantes à placa-mãe?
Os cabos dos alto-falantes se conectam diretamente a conectores específicos na
placa do sistema principal (placa-mãe). Esses conectores geralmente são identificados com marcações de serigrafia como:
- SPK / SPEAKER
- J_SPK / J_SPEAKER
- L‑/R+ (indicando os canais esquerdo e direito, geralmente com sinais de polaridade)
Procedimento de conexão:
- Identifique o conector correto – geralmente fica perto do chip de codec de áudio ou na borda da placa-mãe, para facilitar a passagem do cabo.
- Se o conector for do tipo ZIF (Zero Insertion Force), levante a pequena aba de travamento, insira o cabo flat totalmente com os contatos dourados voltados para a aba e pressione a aba para baixo para travar.
- Se for um conector padrão de 2 ou 4 pinos do tipo wire‑to‑board, basta alinhar o plugue e empurrar com cuidado até ouvir o clique.
- Observe a polaridade: os fios geralmente têm código de cores – vermelho (ou azul) para positivo (+), preto (ou branco) para negativo (-). Combine com as marcações na placa-mãe (geralmente um símbolo "+" ou a etiqueta do canal). Polaridade incorreta ainda produz som, mas pode causar cancelamento de fase (graves fracos) ou redução de volume.
Importante: nunca force o conector – se não entrar facilmente, verifique a orientação. Pinos dobrados podem danificar permanentemente o conector da placa-mãe.
Quais precauções e dicas de solução de problemas devo conhecer?
Precauções essenciais:
- Sempre desconecte a bateria antes de manusear os alto-falantes – mesmo uma corrente pequena pode danificar o chip de áudio ou causar zumbido durante a instalação.
- Manuseie os cabos com extremo cuidado – o FFC ou os fios finos são frágeis. Evite amassar, puxar ou torcer. Segure sempre pelo corpo do conector, não pelos fios.
- Use os parafusos corretos – os parafusos dos alto-falantes costumam ser mais curtos que os demais. Usar parafusos mais longos pode perfurar o cone do alto-falante ou danificar o gabinete.
- Verifique a impedância – embora a maioria dos alto-falantes de notebook seja de 4Ω ou 8Ω, certifique-se de que a reposição corresponde à impedância original; caso contrário, o amplificador de áudio pode superaquecer ou produzir volume menor.
- Teste com volume baixo inicialmente para evitar distorção súbita que possa indicar erro de ligação.
Solução de problemas se o som não funcionar ou estiver distorcido:
- Sem som: revise as conexões dos cabos tanto no lado do alto-falante quanto na placa-mãe. Certifique-se de que a aba ZIF está totalmente travada.
- Um canal baixo/ausente: troque os cabos esquerdo/direito para ver se o problema acompanha o alto-falante ou o canal da placa-mãe. Se mudar de lado, o alto-falante está com defeito; se não, verifique o conector da placa-mãe.
- Som distorcido ou com zumbido: verifique se o alto-falante está bem fixado (parafusos frouxos causam vibração). Confira também se o cabo não está tocando peças móveis (ex.: cooler) nem preso pelo gabinete.
- Som intermitente: limpe os pinos do conector com um pano seco e recoloque o cabo com firmeza.
- Problema de software: após a instalação do hardware, atualize ou reinstale o driver de áudio e verifique se o som não está no mudo no sistema operacional.
Se o problema persistir, consulte o manual de serviço do seu notebook ou entre em contato com nossa equipe de suporte informando os dados do seu modelo.
