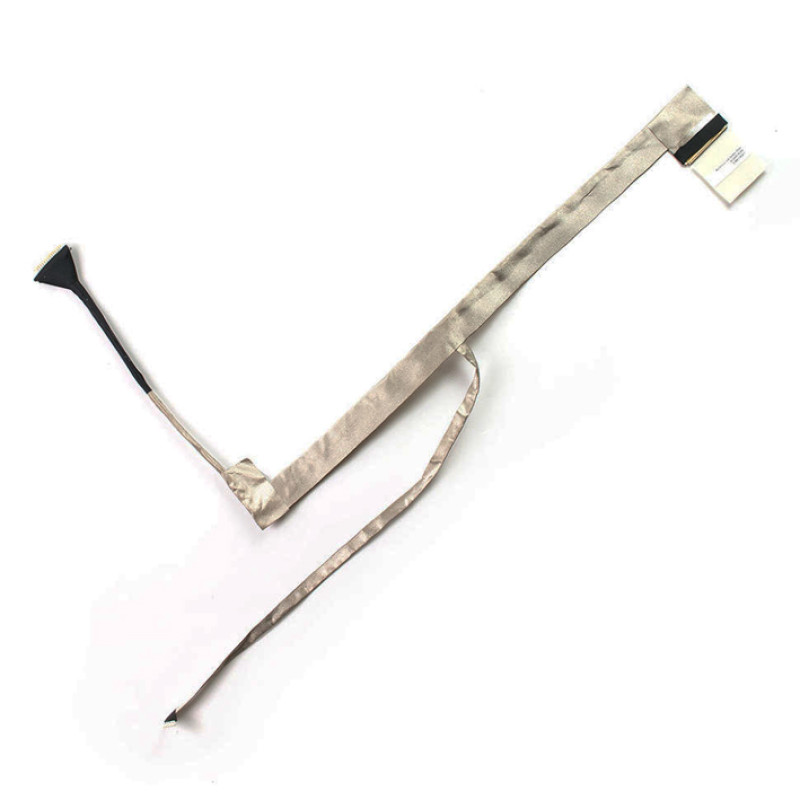

SAMSUNG R530 R538 R580 R583 R523 R525 R528 R540 RV510 RV511 RV508 E352 R510 LED BA39-00951A BA39-00932A Cabo LCD

Perguntas frequentes e soluções

Este cabo de LCD é para tela sensível ao toque ou tela padrão (sem toque)?

Este cabo foi projetado para uma tela standard. Os cabos de tela sensível ao toque e sem toque não são intercambiáveis – veja por quê:

• Cabos de tela sensível ao toque têm pinos/linhas adicionais para a transmissão de dados do digitalizador (sensor de toque), normalmente usando uma interface I²C ou USB separada.
• Cabos padrão (sem toque) transportam apenas os sinais de vídeo (eDP ou LVDS) e a alimentação da retroiluminação – não têm os pinos extras para dados de toque.
• Conectar um cabo sem toque a uma tela sensível ao toque resultará em perda da função de toque. Por outro lado, usar um cabo de toque em uma tela padrão pode causar problemas de imagem ou interferência.

Como verificar o tipo da sua tela: consulte as especificações do seu notebook on-line, observe o conector do cabo original – se tiver mais de 30 pinos (para eDP) ou fios separados extras, provavelmente é um cabo de toque. Verifique também o Gerenciador de Dispositivos em "Dispositivos de Interface Humana" – se houver uma tela sensível ao toque listada, a sua tela tem suporte a toque.

Se não tiver certeza, entre em contato com nosso suporte informando o número completo do modelo e o número da peça impresso no seu cabo original.

Qual é a quantidade de pinos e o passo dos pinos deste cabo de LCD?

Quantidade de pinos: N/A | Passo dos pinos: N/A.

Estas especificações são fundamentais para a compatibilidade:

• Quantidade de pinos: o número de pinos deve corresponder exatamente aos conectores da placa-mãe e do painel LCD. As quantidades comuns em cabos eDP são 30, 40 ou 50 pinos. Mesmo um pino a menos ou a mais pode impedir o funcionamento da tela.
• Passo dos pinos: a distância entre pinos adjacentes – normalmente 0,4mm, 0,5mm ou 1,0mm. Usar um cabo com passo errado (ex.: 0,4mm vs 0,5mm) causará mau contato, pinos dobrados ou até danos ao conector da placa-mãe. Não é possível forçar um conector de passo diferente – ele simplesmente não encaixa.
• Comprimento do cabo: deve ser suficiente para ir da placa-mãe (geralmente perto da dobradiça), passar pela dobradiça e chegar ao painel LCD sem tensão. Curto demais e você não consegue conectar; longo demais e pode ser necessário dobrá-lo, o que pode danificar as trilhas.

Como verificar o cabo original: procure marcações impressas no cabo (ex.: "30P 0.5mm") ou meça com um paquímetro, se tiver um. Você também pode contar os pinos do conector com cuidado.

Este cabo de LCD suporta a resolução da minha tela (ex.: 1080p, 4K ou alta taxa de atualização)?

A largura de banda do cabo é determinada pela sua construção – a quantidade de lanes (no caso do eDP) e a qualidade da blindagem. Veja um guia geral:

• Cabos padrão (eDP de 30 pinos): normalmente suportam até 1080p (Full HD) a 60Hz. Alguns podem suportar 144Hz ou 4K se forem fabricados com materiais de grau superior.
• Cabos de alta largura de banda (eDP de 40 ou 50 pinos): necessários para telas 4K (UHD) ou altas taxas de atualização (120Hz, 144Hz, 240Hz). Têm mais lanes de dados.
• Cabos LVDS (notebooks mais antigos): suportam resoluções menores – geralmente até 1600x900 ou 1920x1080 a 60Hz.

Importante: o cabo deve corresponder ao número da peça do seu cabo original ou estar listado como alternativa compatível. Usar um cabo incompatível pode resultar em:

• Sem imagem (tela preta)
• Oscilação ou artefatos
• Resolução limitada (ex.: um cabo 1080p em uma tela 4K exibirá apenas 1080p)
• Perda intermitente de sinal

Sempre consulte as especificações do cabo e compare com o manual de serviço do seu notebook.

Como substituir o cabo de LCD passo a passo?

1. Segurança primeiro: desconecte a bateria e o adaptador AC para evitar curtos elétricos.
2. Remova a tampa inferior (tampa D) para acessar a placa-mãe – o cabo do LCD geralmente se conecta a um conector próximo à área da dobradiça.
3. Remova a moldura da tela (tampa B) – solte-a com cuidado pela borda interna, usando uma espátula de plástico para evitar danos. A moldura costuma ser presa por presilhas e/ou adesivo.
4. Desconecte o cabo antigo do painel LCD – localize o conector na parte de trás da tela (ou na borda inferior). Levante a aba de travamento ZIF (se houver) e deslize o cabo para fora com cuidado.
5. Desconecte o cabo antigo da placa-mãe – encontre o conector, geralmente identificado como LCD, LVDS, eDP ou J_LCD. Destrave a aba ZIF ou puxe o conector com cuidado.
6. Remova o cabo antigo – ele passa pela dobradiça, geralmente preso com fita ou presilhas ao gabinete. Solte-o com cuidado, sem rasgar.
7. Passe o cabo novo exatamente pelo caminho original – pela dobradiça e pelos sulcos do gabinete. Prenda-o com a fita ou as presilhas originais. Não prenda o cabo na área da dobradiça – este é um ponto comum de falha.
8. Conecte o cabo à placa-mãe – insira o conector totalmente (contatos dourados voltados para a aba de travamento, no caso de ZIF) e trave a aba.
9. Conecte o cabo ao painel LCD – insira-o no conector do painel e trave a aba ZIF.
10. Teste antes da remontagem completa – reconecte a bateria, ligue o notebook e verifique se a tela funciona corretamente (sem oscilação, linhas ou artefatos).
11. Desligue, desconecte a bateria novamente e remonte a moldura (pressione ao redor das bordas para encaixar as presilhas) e a tampa inferior.

Atenção: o cabo do LCD é extremamente frágil – evite dobras acentuadas (especialmente em ângulos de 90°) e nunca puxe o próprio cabo; segure sempre pelo conector.

Onde fica fisicamente o cabo de LCD dentro do notebook e como ele é passado?

O cabo do LCD conecta a placa-mãe ao painel LCD dentro do conjunto da tela. Seu caminho inclui:

• Extremidade da placa-mãe: geralmente fica perto da área da dobradiça na placa do sistema, muitas vezes na borda da PCB para facilitar a passagem. Procure um conector identificado como LCD, LVDS ou eDP.
• Pela dobradiça: o cabo passa pela dobradiça esquerda ou direita (ou ambas, em alguns modelos) para ir do gabinete da base até a tampa. Esta é a seção mais vulnerável – o cabo é flexionado toda vez que você abre e fecha o notebook.
• Pela tampa da tela: dentro da tampa, o cabo passa pela borda (lado esquerdo ou direito) ou pela parte de trás do painel, preso com fita, até o conector do LCD na parte inferior ou traseira do painel.

Acesso necessário:

• Para acessar a extremidade da placa-mãe: remova apenas a tampa inferior (tampa D).
• Para acessar a extremidade do painel LCD: remova a moldura da tela (tampa B). Alguns modelos exigem remover primeiro todo o conjunto da tela (tampa) do gabinete.

O cabo costuma ser um dos primeiros componentes a falhar em notebooks devido à flexão repetida na dobradiça – sempre inspecione o cabo antigo quanto a desgaste visível na área da dobradiça.

Como identifico o conector da placa-mãe para o cabo de LCD e conecto corretamente?

O conector da placa-mãe para o cabo do LCD geralmente é claramente identificado. As marcações de serigrafia comuns incluem:

• LCD / LCD1 / J_LCD
• LVDS / J_LVDS (para cabos LVDS mais antigos)
• eDP / eDP1 (para cabos Embedded DisplayPort modernos)
• DISP / J_DISP

Passos para conectar:

• Se o conector da placa-mãe for do tipo ZIF (Zero Insertion Force) (mais comum), levante a pequena aba de travamento, insira o cabo com os contatos de cobre expostos voltados para a aba e pressione a aba para baixo para travar.
• Se for do tipo plugue padrão (menos comum em cabos de LCD), alinhe a chave (entalhe) e empurre com cuidado até encaixar totalmente.
• Alguns cabos têm uma aba de tração reforçada – use-a para manusear o cabo, não o corpo dele.
• Geralmente há uma faixa azul ou vermelha em uma das bordas do cabo – ela deve se alinhar com a marca do "pino 1" (um pequeno triângulo ou ponto) no conector da placa-mãe.

Não force o conector – se não entrar facilmente, verifique a orientação e se não há pinos dobrados.

Quais precauções devo tomar e o que fazer se não houver imagem, houver oscilação ou linhas após a substituição?

Precauções essenciais:

• Sempre desconecte a bateria antes de manusear o cabo do LCD – mesmo um pequeno curto pode danificar o chip de vídeo ou o circuito da retroiluminação.
• Manuseie o cabo com extremo cuidado – é o cabo mais frágil do notebook. Evite dobras acentuadas, amassados e vincos. A área da dobradiça é especialmente suscetível – passe-o exatamente como o original.
• Não aperte em excesso os parafusos da moldura – isso pode prender o cabo se ele não estiver bem assentado no canal.
• Use precauções antiestáticas – aterre-se antes de tocar nos conectores para evitar danos por ESD ao painel ou à placa-mãe.
• Certifique-se de que o cabo está totalmente encaixado nas duas pontas – um cabo parcialmente inserido pode causar problemas intermitentes de imagem.

Solução de problemas se a tela não funcionar após a instalação:

• Sem imagem / tela preta: revise as duas conexões – recoloque o cabo na placa-mãe e no painel LCD. Certifique-se de que as abas ZIF estão travadas.
• Oscilação ou imagem intermitente: verifique a passagem do cabo – ele pode estar preso na dobradiça ou tocando uma fonte de calor. Tente repassá-lo com mais cuidado.
• Linhas, artefatos ou cores distorcidas: geralmente indica conexão deficiente ou cabo danificado. Inspecione os pinos do conector quanto a contatos dobrados ou quebrados. Verifique também se o cabo está na orientação correta (alinhamento do pino 1).
• Imagem parcial (algumas áreas em branco): o cabo pode estar danificado – tente recolocá-lo. Se o problema persistir, o próprio cabo pode estar defeituoso.
• A retroiluminação funciona, mas não há imagem: as linhas de dados podem estar com falha – verifique se há pinos dobrados no conector da placa-mãe.
• A tela sensível ao toque não responde (em modelos com toque): verifique se o cabo é uma versão compatível com toque – ele tem pinos extras para o digitalizador.

Dica rápida de diagnóstico: se tiver acesso a um monitor externo, conecte-o ao notebook. Se o monitor externo funcionar corretamente, o problema provavelmente é o cabo do LCD ou o próprio painel. Se o monitor externo também apresentar problemas, o chip de vídeo ou a placa-mãe podem ser a causa.

Se o problema persistir, entre em contato com nosso suporte informando o modelo do seu notebook e o número exato da peça do cabo original.
