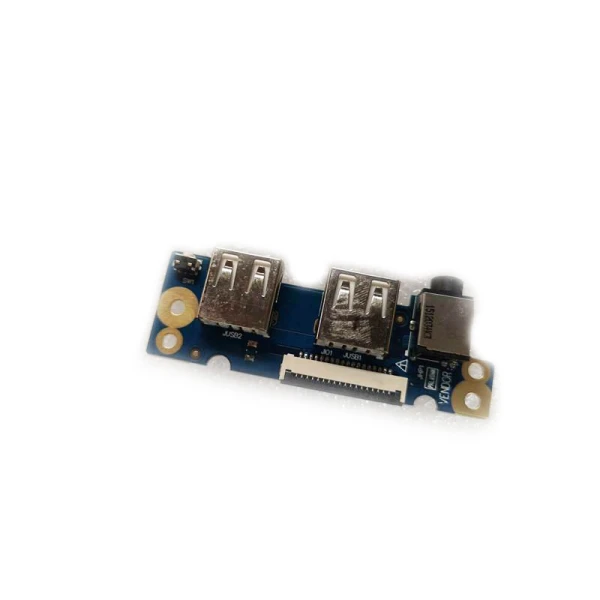

LENOVO E40- 70 E40- 30 USB Audio Board LS- B097P

Najczęstsze pytania i rozwiązania

Czy ta płyta jest bezpośrednim zamiennikiem?

Ta płyta jest przeznaczona do modelu LS-B097P. Prosimy sprawdzić numer katalogowy na oryginalnej płycie, aby potwierdzić zgodność. Należy odszukać nadrukowany numer płyty (np. LS-8391P) oraz układ przycisków – muszą być dokładnie zgodne.

Jak krok po kroku wymienić płytę przełączników / zasilania?

1. Bezpieczeństwo przede wszystkim: Należy odłączyć taśmę baterii głównej od płyty głównej, aby uniknąć zwarć lub uszkodzenia kontrolera wbudowanego.
2. Prosimy zdjąć dolną pokrywę (pokrywa D) oraz niezbędne osłony, aby uzyskać dostęp do płyty.
3. Zlokalizować płytę – jest ona zwykle zamontowana na górnej części obudowy (pokrywa C / podpórka dłoni) w pobliżu prawego górnego narożnika, na bocznej krawędzi lub blisko gniazda DC.
4. Odłączyć taśmę (FFC lub taśmę płaską) od płyty, delikatnie podnosząc zatrzask ZIF i wyciągając taśmę.
5. Odkręcić płytę (zwykle 1–2 małe śruby Phillips) i wyjąć ją z wnęki.
6. Zamontować nową płytę w tej samej wnęce, wyrównać otwory na śruby i zamocować ją śrubami – nie należy dokręcać zbyt mocno.
7. Podłączyć ponownie taśmę FFC – prosimy wsunąć ją do końca w złącze ZIF w prawidłowej orientacji (złote styki skierowane do zatrzasku), a następnie docisnąć zatrzask.
8. Poprowadzić taśmę starannie wzdłuż oryginalnych rowków, aby uniknąć przyciśnięcia podczas składania.
9. Sprawdzić działanie – prosimy na krótko podłączyć baterię, nacisnąć przycisk zasilania i sprawdzić, czy laptop się uruchamia, a także przetestować przyciski boczne (głośność, Novo itp.).
10. Wyłączyć laptopa, ponownie odłączyć baterię i zamontować pokrywy.

Jeśli płyta zawiera diody LED stanu, należy upewnić się, że świecą się zgodnie z oczekiwaniami podczas testu.

Gdzie w laptopie znajduje się płyta przełączników / zasilania?

• Prawy górny lub lewy górny narożnik części z klawiaturą (w pobliżu zawiasu) – najczęstsze miejsce głównego przycisku zasilania.
• Boczne krawędzie (lewa lub prawa) – często wykorzystywane dla przycisków głośności lub dedykowanych klawiszy pomocniczych (np. przycisku Lenovo Novo).
• W pobliżu gniazda zasilania DC – w niektórych modelach płyta zasilania jest zintegrowana z portem ładowania.
• Płyta mieści się w dedykowanej wnęce i jest mocowana małymi śrubami i/lub kołkami ustalającymi.

Dostęp wymaga zwykle jedynie zdjęcia dolnej pokrywy, jednak w niektórych modelach konieczne może być wcześniejsze zdjęcie klawiatury lub górnej ramki.

Gdzie taśma płyty jest podłączana do płyty głównej?

• SW / SW1 (dla przełącznika zasilania)
• PWR_SW / PWRBTN
• KB_BL (jeśli sterowanie podświetleniem jest zintegrowane)
• IO_BOARD lub SUB_BOARD

Procedura podłączenia: Należy podnieść zatrzask ZIF w złączu na płycie głównej, wsunąć taśmę do końca (złote piny skierowane w prawidłową stronę – zwykle w stronę zatrzasku), a następnie docisnąć zatrzask, aby ją zabezpieczyć. Nie jest potrzebna siła – jeśli taśma nie wsuwa się łatwo, prosimy sprawdzić orientację.

Ważne: Taśma jest delikatna – nie należy jej ostro zginać ani składać.

Jakie środki ostrożności należy zachować przy wymianie tej płyty?

• Zawsze należy najpierw odłączyć baterię – nawet niewielki ładunek resztkowy może spowodować zwarcie płyty lub uszkodzenie oprogramowania kontrolera wbudowanego.
• Taśmę FFC należy traktować ze szczególną ostrożnością – prosimy unikać zaginania, rozrywania i ciągnięcia taśmy. Zawsze należy ciągnąć za złącze, a nie za przewody.
• Należy sprawdzić orientację – złącza ZIF są kodowane; wsunięcie taśmy do góry nogami nie zadziała i może wygiąć piny, jeśli użyje się siły.
• Moment dokręcania śrub – nie należy dokręcać zbyt mocno; wystarczy dokręcenie do oporu. Nadmierne dokręcenie może spowodować pęknięcie PCB lub zerwanie gwintu w obudowie.
• Należy unikać ESD – przed pracą z płytą prosimy uziemić się (dotknąć metalowej powierzchni), aby zapobiec uszkodzeniu elektrostatycznemu.
• Test przed pełnym złożeniem – prosimy podłączyć baterię, nacisnąć przycisk zasilania i potwierdzić uruchomienie. Należy także przetestować przyciski boczne (głośność/pomocnicze), aby upewnić się, że przełączanie działa prawidłowo.

Rozwiązywanie problemów, gdy przycisk nie działa:

• Prosimy ponownie osadzić taśmę na obu końcach – czasem nie jest wsunięta do końca.
• Należy sprawdzić, czy piny w złączach nie są wygięte.
• Prosimy zweryfikować, czy model płyty odpowiada regionowi laptopa (niektóre mają inny układ klawiszy).
• Należy zresetować EC (Embedded Controller), odłączając baterię i baterię CMOS na 30 sekund.
