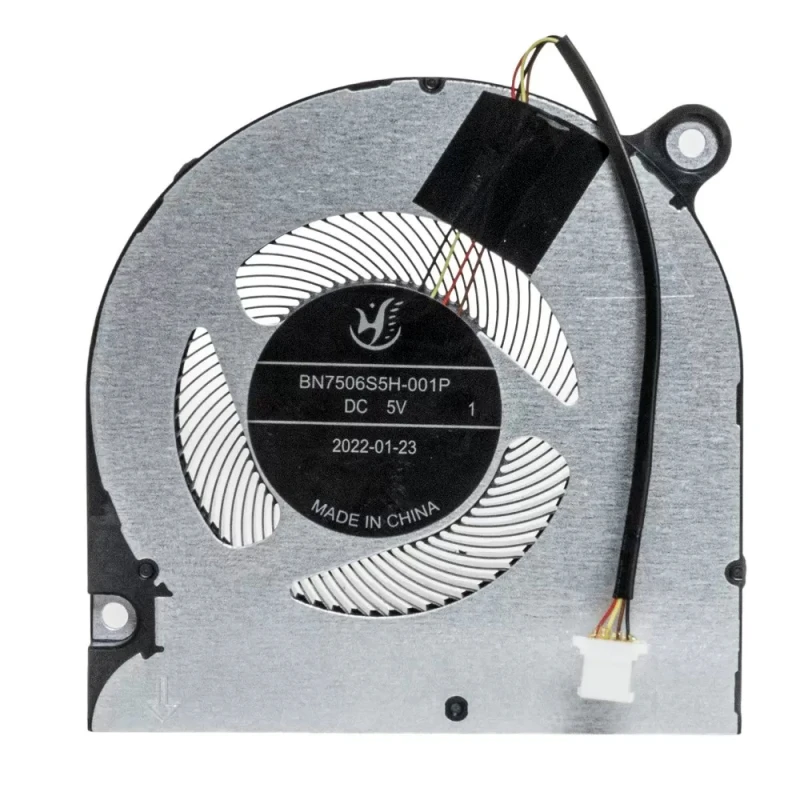

CPU FAN for Acer Aspire Vero AV15-51-7617 original

Veelgestelde vragen en oplossingen

Is dit een CPU-ventilator of een GPU-ventilator?

Deze ventilator is van het type CPU.

Waarom dit belangrijk is:

• CPU-ventilatoren zijn doorgaans groter en liggen boven op de processor, vaak met een eigen koellichaam en warmtebuis.
• GPU-ventilatoren zijn meestal kleiner en koelen de grafische chip – ze hebben soms een apart koellichaam of delen een warmtebuissysteem met de CPU.
• Gecombineerde units bedekken zowel CPU als GPU met een gedeeld warmtebuissysteem – deze komen veel voor in gaming-laptops.
• Het installeren van het verkeerde type kan leiden tot slechte koelprestaties of een ventilator die niet past in de behuizing.

Hoe u dit controleert: Open uw laptop en kijk waar de ventilator zit – CPU-ventilatoren bevinden zich meestal nabij het midden of de bovenkant van het moederbord, terwijl GPU-ventilatoren bij de grafische chip zitten (vaak aan de rechterkant). Controleer het onderdeelnummer op uw originele ventilator – dit geeft vaak de CPU- of GPU-aanduiding aan (bijvoorbeeld „CPU_FAN“ of „GPU_FAN“).

Als u het niet zeker weet, stuur ons dan een foto van uw originele ventilator en wij bevestigen het type voor u.

Wat zijn de voedings- en connectorspecificaties van deze ventilator?

Voeding: DC5V, 0.5A | Connector: 4 wires 4 pins.

Belangrijke aandachtspunten:

• De meeste laptopventilatoren werken op 5V DC (sommige oudere modellen gebruiken 3.3V of 12V). Een ventilator met de verkeerde spanning kan het moederbord beschadigen of ervoor zorgen dat de ventilator niet draait.
• Het type connector is essentieel – veelvoorkomende typen zijn:
  • 2‑pin: Alleen voeding en massa – de snelheid ligt vast (geen PWM-regeling).
  • 3‑pin: Voeding, massa en tachometer (RPM-terugkoppeling) – de snelheid wordt geregeld via spanningsregeling.
  • 4‑pin: Voeding, massa, tachometer en PWM (Pulse Width Modulation) – biedt nauwkeurige snelheidsregeling en is het meest voorkomende type in moderne laptops.
• Een ventilator met een ander aantal pins vereist mogelijk een adapter of werkt helemaal niet – controleer de aansluiting op uw moederbord (meestal aangeduid als CPU_FAN, FAN1 of J_FAN).
• Het vermogen (in watt) geeft het energieverbruik van de ventilator aan – een ventilator met een hoger vermogen kan meer stroom vragen dan uw moederbord kan leveren.

Als een specificatie niet wordt weergegeven, raadpleeg dan de productafbeeldingen of neem contact op met onze support.

Waarop moet u letten bij het uiterlijk en de afmetingen?

Let goed op de volgende fysieke eigenschappen:

• Meet de breedte, hoogte en dikte van uw originele ventilator. Zelfs een verschil van 1‑2 mm kan ertoe leiden dat de ventilator niet in de behuizing past.
• Bevestigingsclips en positie van de schroefgaten: De clips en schroefgaten moeten overeenkomen met de behuizing van uw laptop. Op de ventilatorunit zitten doorgaans 2‑4 schroefgaten of clips.
• Vorm van het geheel: Vergelijk het zijprofiel en de contouren van het ventilatorhuis – sommige ventilatoren hebben een specifieke welving om ruimte te maken voor andere componenten (zoals RAM-slots of de accu).
• Integratie met het koellichaam: Als uw ventilator een vast koellichaam heeft, controleer dan de indeling van de warmtebuizen en het contactvlak met de CPU/GPU – dit moet overeenkomen met de afmeting en positie van de die.
• Luchtstroomrichting: De ventilator moet lucht naar buiten blazen via de uitlaatopeningen – controleer de stand van de bladen als u het niet zeker weet.
• Aantal en ontwerp van de ventilatorbladen: Hoewel niet essentieel voor de passing, kan een ander bladontwerp invloed hebben op geluid en luchtstroom.

Aanbevolen werkwijze: Leg uw originele ventilator naast de productafbeeldingen en vergelijk elk detail – de plaats van de schroefgaten, de positie van de clips en de vorm van het ventilatorhuis. Meet bij twijfel uw originele ventilator met een liniaal en deel de afmetingen met ons.

Wordt deze ventilator geleverd met een koellichaam?

Nee, dit is uitsluitend een losse ventilator – er wordt geen koellichaam meegeleverd.

Wat dit voor u betekent:

• U moet uw bestaande koellichaam overzetten (metalen lamellen en warmtebuizen) van de oude ventilator naar de nieuwe.
• Controleer of de schroefgaten en bevestigingspunten op de nieuwe ventilator overeenkomen met uw bestaande koellichaam – verschillende ventilatoren kunnen een andere bevestigingswijze hebben.
• Als uw koellichaam beschadigd of versleten is, adviseren wij in plaats daarvan een gecombineerde unit (ventilator + koellichaam) aan te schaffen.

Belangrijk: Reinig bij het overzetten van het koellichaam de warmtegeleidingspasta van zowel het koellichaam als de oppervlakken van CPU/GPU en breng nieuwe warmtegeleidingspasta aan voordat u alles weer monteert.

Als u het niet zeker weet, stuur ons dan een foto van uw originele unit – wij kunnen bevestigen of deze ventilator compatibel is met uw koellichaam.

Hoe kunt u de compatibiliteit controleren aan de hand van het model- of onderdeelnummer?

Het modelnummer (PN) van deze ventilator is BN7506S5H-001P.

Hoe u de compatibiliteit controleert:

• Controleer het PN dat op uw originele ventilator staat – dit staat meestal op een sticker op het ventilatorhuis (bijvoorbeeld „MCF‑MP‑xxxx“, „DA0FANxxx“).
• Als het PN overeenkomt of als compatibel wordt vermeld op onze productpagina, gaat het om een directe vervanging.
• Als het PN afwijkt, kan de ventilator alsnog compatibel zijn – vergelijk de fysieke eigenschappen (afmetingen, schroefgaten, connector) en raadpleeg de vermelde laptopmodellen.
• Wij garanderen dat onze producten compatibel zijn met de laptopmodellen die wij vermelden – ook als het PN verschilt, hebben wij de passing gecontroleerd.

Extra tip: Sommige fabrikanten werken met meerdere ventilatorleveranciers – Dell, HP en Lenovo gebruiken voor hetzelfde model vaak verschillende ventilator-PN-nummers. Als uw originele ventilator een ander PN heeft, kan deze nog steeds een functionele vervanging zijn. Stuur bij twijfel een foto van de PN-sticker op uw originele ventilator samen met uw laptopmodel, dan bevestigen wij de compatibiliteit.

Waar bevindt de ventilator zich fysiek in de laptop?

De ventilator bevindt zich in de onderbehuizing (onder de D-cover) en maakt deel uit van het thermische beheersysteem van de laptop. De exacte positie is afhankelijk van het laptopmodel:

• CPU-ventilator: Meestal nabij het midden of linksboven op het moederbord, dicht bij de processor. Hij voert warmte van de CPU af via een koellichaam en blaast deze uit via de openingen aan de achterzijde of zijkant.
• GPU-ventilator: Vaak aan de rechterkant van het moederbord (bij gaming-laptops) of bij de grafische chip.
• Gecombineerde units: Centraal geplaatst, met warmtebuizen naar zowel CPU als GPU, en afvoer via de openingen aan de achterzijde.
• De ventilator is met kleine schroeven aan het moederbord of de behuizing bevestigd (meestal 2‑4) en heeft een kabel die op een speciale ventilatoraansluiting op het moederbord wordt aangesloten.

Om bij de ventilator te komen, moet u de onderkap (D-cover) verwijderen en soms de koellichaamunit (als de ventilator daaraan vastzit). Bij sommige modellen moet het moederbord worden verwijderd om de ventilator van de onderzijde te bereiken.

Raadpleeg altijd de onderhoudshandleiding van uw laptop voor modelspecifieke demontage-instructies.

Hoe identificeert u de ventilatoraansluiting op het moederbord en sluit u de kabel aan?

De ventilatorkabel wordt aangesloten op een speciale aansluiting op het moederbord. Deze is meestal duidelijk gemarkeerd en bevindt zich in de buurt van de CPU of GPU. Veelvoorkomende markeringen zijn:

• CPU_FAN / CPU_FAN1 – voor CPU-koelventilatoren.
• FAN1 / FAN2 / SYS_FAN – voor algemene systeemventilatoren.
• J_FAN / JP_FAN – algemene labels voor ventilatoraansluitingen.
• GPU_FAN – op sommige modellen met aparte GPU-koeling.

Aansluitstappen:

• Lijn de connector uit met de aansluiting – deze is gecodeerd (meestal met een klein nokje), zodat hij maar op één manier past.
• Druk de connector voorzichtig aan tot hij klikt of volledig vastzit.
• Forceer de connector niet – als hij niet gemakkelijk past, controleer dan de richting en of er geen pins verbogen zijn.
• Bij 4‑pins PWM-ventilatoren wordt de snelheid door het moederbord geregeld; bij 3‑pins ventilatoren wordt de snelheid via spanningsregeling geregeld.

Belangrijk: Als u een 4‑pins ventilator vervangt door een 3‑pins ventilator (of omgekeerd), kan het systeem nog steeds werken, maar kan de snelheidsregeling afwijken. Het moederbord laat een 3‑pins ventilator doorgaans op volle snelheid draaien als het een PWM-signaal verwacht.

Als uw connector hetzelfde aantal pins heeft maar de stekker er anders uitziet, gebruiken sommige fabrikanten eigen connectoren – in zeldzame gevallen moet u de pins opnieuw aansluiten of een adapter gebruiken.

Hoe vervangt u de koelventilator stap voor stap?

Opmerking: Bij het vervangen van de ventilator komt u in aanraking met warmtegeleidingspasta en delicate componenten. Volg deze stappen nauwkeurig:

1. Voorbereiding:
   • Schakel de laptop uit, koppel de AC-adapter los en verwijder de accu (indien uitneembaar).
   • Houd de aan/uit-knop 5‑10 seconden ingedrukt om restspanning af te voeren.
   • Werk op een antistatische mat of een geaard oppervlak.
   • Houd warmtegeleidingspasta gereed (u moet deze opnieuw aanbrengen).
   • Leg de ventilatorunit en het kabelverloop vooraf vast op foto.
2. Verwijder de onderkap (D-cover):
   • Verwijder alle zichtbare schroeven – sommige kunnen verborgen zitten onder rubberen voetjes of labels.
   • Wrik de kap voorzichtig los met een plastic spatel – begin bij een hoek.
3. Zoek de ventilator en koppel de kabel los:
   • Zoek de ventilator en de kabelconnector daarvan op het moederbord.
   • Koppel de kabel los door voorzichtig aan de connector te trekken (niet aan de draden).
   • Als de connector vergrendeld is, ontgrendel dan voorzichtig de vergrendeling voordat u trekt.
4. Verwijder de ventilator-/koellichaamunit:
   • Schroef de ventilator van de behuizing los (meestal 2‑4 schroeven).
   • Als de ventilator aan een koellichaam vastzit, schroef dan ook het koellichaam van het moederbord los (volg de schroefvolgorde die op het koellichaam staat).
   • Til de unit voorzichtig uit – deze kan door warmtegeleidingspasta vastzitten; draai er voorzichtig aan om de hechting te verbreken.
5. Bereid de nieuwe ventilator voor:
   • Als dit uitsluitend een losse ventilator is, zet dan uw bestaande koellichaam over op de nieuwe ventilator (indien compatibel).
   • Verwijder eventuele beschermfolie van de onderzijde van de nieuwe ventilator.
   • Als de nieuwe ventilator een koellichaam heeft, reinig dan de oppervlakken van CPU/GPU met isopropylalcohol en een pluisvrije doek.
   • Breng een hoeveelheid ter grootte van een erwt nieuwe warmtegeleidingspasta aan in het midden van de CPU/GPU-die.
6. Installeer de nieuwe ventilator:
   • Plaats de ventilator-/koellichaamunit op de CPU/GPU – lijn de bevestigingsgaten uit.
   • Draai de schroeven vast in een kruispatroon (tegenoverliggende hoeken) voor gelijkmatige druk.
   • Draai niet te vast – stevig vast is voldoende.
   • Als de ventilator direct op de behuizing wordt bevestigd, zet deze dan vast met de bevestigingsschroeven.
7. Sluit de kabel aan:
   • Steek de ventilatorkabel in de aansluiting op het moederbord – controleer of deze volledig vastzit.
   • Leid de kabel netjes langs de oorspronkelijke route en zet hem indien nodig vast met tape of clips.
8. Test voordat u alles weer monteert:
   • Sluit de accu kort aan, schakel de laptop in en ga naar de BIOS of gebruik software zoals HWMonitor om het ventilatortoerental te controleren.
   • Let op ongebruikelijke geluiden – de ventilator moet soepel draaien zonder schurend geluid.
   • Controleer de temperaturen van CPU/GPU – deze moeten lager zijn dan voorheen (of ten minste stabiel).
   • Schakel de laptop uit en koppel de accu opnieuw los.
9. Monteer alles weer: Plaats de onderkap en alle schroeven terug.

Veelvoorkomende fouten om te vermijden:

• Vergeten de ventilatorkabel aan te sluiten voordat u alles weer monteert – u moet dan opnieuw demonteren.
• Te veel warmtegeleidingspasta gebruiken – dit kan oververhitting veroorzaken. Gebruik een hoeveelheid ter grootte van een erwt.
• De juiste schroefvolgorde niet aanhouden – sommige koellichamen vereisen een specifieke volgorde (aangegeven op het koellichaam) om vervorming te voorkomen.
• De ventilatorbladen beschadigen tijdens het hanteren – de bladen zijn kwetsbaar.

Als u zich niet vertrouwd voelt met het aanbrengen van warmtegeleidingspasta, adviseren wij professionele installatie.

Welke voorzorgsmaatregelen moet u nemen, en wat als de ventilator niet draait of geluid maakt?

Belangrijke voorzorgsmaatregelen:

• Koppel altijd de accu los – de ventilatoraansluiting kan voldoende stroom leveren om componenten te beschadigen bij kortsluiting.
• Ga voorzichtig om met de ventilatorbladen – de bladen zijn dun en breken gemakkelijk. Laat de ventilator niet met perslucht ronddraaien (dit kan tot overtoeren en schade aan de lagers leiden).
• Gebruik warmtegeleidingspasta op de juiste manier – breng deze alleen aan op de CPU/GPU-die, niet op het moederbord. Voorkom dat pasta op ventilatorbladen of connectoren terechtkomt.
• Controleer het kabelverloop – de ventilatorkabel mag de ventilatorbladen niet raken en niet door de behuizing beklemd raken.
• Zorg voor een goede aarding – sommige ventilatoren hebben een aardingsdraad – sluit deze aan indien aanwezig.
• Blokkeer de ventilatieopeningen niet – controleer na het monteren of de luchtuitlaat van de ventilator niet belemmerd wordt.

Probleemoplossing na de installatie:

• Ventilator draait helemaal niet:
  • Controleer of de ventilatorkabel volledig vastzit op de aansluiting van het moederbord.
  • Test de aansluiting op het moederbord met een andere ventilator (indien beschikbaar) om een defecte aansluiting uit te sluiten.
  • Controleer of de ventilator spanning krijgt – meet de spanning met een multimeter (indien u er een heeft).
  • Controleer de BIOS-instellingen – bij sommige laptops staat een instelling voor ventilatorssturing die mogelijk is uitgeschakeld.
• Ventilator draait, maar met een laag of onregelmatig toerental:
  • Controleer de pinconfiguratie – als u een 4‑pins PWM-ventilator heeft vervangen door een 3‑pins ventilator, wijkt de snelheidsregeling af.
  • Werk de BIOS/EC-firmware bij – soms moet de ventilatorcurve opnieuw worden gekalibreerd.
  • Controleer het energiebeheer van het besturingssysteem – een energiebesparingsprofiel kan het toerental beperken.
• Ventilator maakt schurend of ratelend geluid:
  • De ventilator is mogelijk verkeerd uitgelijnd – controleer of de bevestigingsschroeven niet te vast zijn aangedraaid.
  • Een vreemd voorwerp (bijvoorbeeld een kabel of stof) raakt mogelijk de bladen – inspecteer en verwijder vuil.
  • Het lager is mogelijk defect – als het geluid aanhoudt, moet de ventilator mogelijk worden vervangen.
• Ventilator draait voortdurend op volle snelheid:
  • Controleer of de ventilator 3‑pins is en op een PWM-only aansluiting is aangesloten – sommige moederborden ondersteunen PWM-regeling alleen op bepaalde aansluitingen.
  • De CPU/GPU wordt mogelijk te heet – controleer de temperaturen en of de warmtegeleidingspasta correct is aangebracht.
  • Herstel de BIOS naar de standaardinstellingen – soms raken ventilatorcurves beschadigd.
• Laptop wordt na vervanging van de ventilator nog steeds te heet:
  • Controleer of het koellichaam goed contact maakt – oefen bij het vastdraaien van de schroeven gelijkmatige druk uit.
  • Controleer of de warmtegeleidingspasta niet te dik of te dun is – breng deze indien nodig opnieuw aan.
  • Controleer of de ventilatieopeningen niet door stof zijn geblokkeerd – reinig ze grondig.
  • Als het om een gamingmodel gaat, overweeg dan een warmtegeleidende pasta met hogere prestaties te gebruiken.

Als het probleem aanhoudt: De ventilatorcontroller op het moederbord is mogelijk defect, of de nieuwe ventilator is mogelijk defect – neem contact op met onze support met de details en wij helpen bij de diagnose.

Hoe controleert u het ventilatortoerental en wat is een normaal toerental?

Hoe u het toerental van de ventilator controleert:

• In BIOS/UEFI: De meeste laptops tonen het ventilatortoerental in het gedeelte voor hardwarebewaking (vaak onder „PC Health“ of „Hardware Monitor“).
• Met software: Applicaties zoals HWMonitor, SpeedFan of HWInfo64 kunnen de ventilatorsnelheid in het besturingssysteem weergeven.
• Let op veranderingen: De ventilator moet sneller draaien naarmate de belasting van CPU/GPU toeneemt en langzamer worden wanneer het systeem inactief is.

Normale toerentalbereiken (typische waarden):

• Inactief (lage belasting): 1500 – 2500 RPM (sommige ultra‑dunne laptops zijn stil bij inactiviteit).
• Gemiddelde belasting: 3000 – 4500 RPM.
• Hoge belasting (gaming/videobewerking): 5000 – 7000+ RPM.

Wat als het toerental buiten het bereik valt?

• Te laag (onder 1000 RPM bij belasting): De ventilator krijgt mogelijk te weinig vermogen, is verkeerd aangesloten of de aansluiting op het moederbord is defect.
• Te hoog (voortdurend op maximaal toerental): De ventilator is mogelijk een 3‑pins model op een PWM-aansluiting (draait op volle snelheid) of de CPU/GPU wordt te heet.
• Schommelend toerental (onstabiel): Dit kan wijzen op een losse aansluiting, een beschadigde kabel of een versleten ventilatorlager.

Belangrijk: Toerentalwaarden zijn bij benadering – verschillende ventilatormodellen hebben verschillende snelheidsbereiken. Het is vooral van belang dat de ventilator reageert op veranderingen in belasting en de systeemtemperatuur onder controle houdt.

Als het toerental van uw nieuwe ventilator duidelijk afwijkt van het origineel, controleer dan of de pinconfiguratie (2/3/4‑pin) overeenkomt met de aansluiting op het moederbord.
