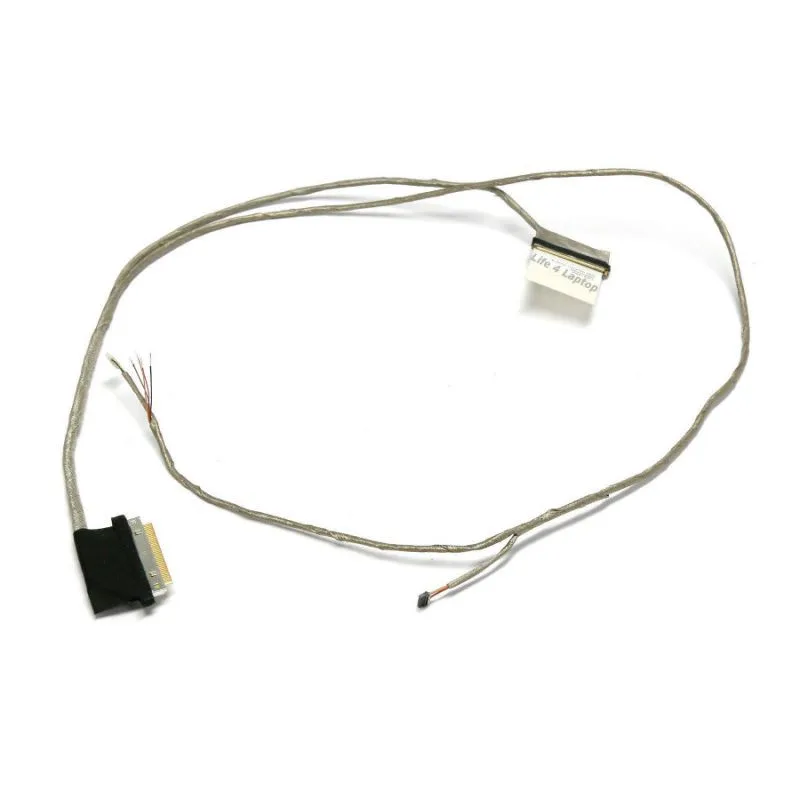

ASUS S300 S400 40PIN LED 1422-01CY000 DD0XJ7LC000 LCD kabelis

Bieži uzdotie jautājumi un risinājumi

Vai šis LCD video kabelis ir paredzēts skārienekrānam vai standarta ekrānam (bez skārienjūtības)?

Šis kabelis ir paredzēts standard ekrānam. Skārienekrāna un ekrāna bez skārienjūtības kabeļi nav savstarpēji aizstājami – lūk, kāpēc:

• Skārienekrāna kabeļiem ir papildu kontakti un līnijas digitalizatora (skārienjutīgā sensora) datu pārraidei, parasti izmantojot atsevišķu I²C vai USB saskarni.
• Kabeļi bez skārienjūtības (standarta) pārvada tikai video signālus (eDP vai LVDS) un fona apgaismojuma barošanu – tiem nav papildu kontaktu skārienekrāna datiem.
• Pievienojot kabeli bez skārienjūtības skārienekrānam, skārienekrāna funkcija nedarbosies. Un otrādi – izmantojot skārienekrāna kabeli ar standarta ekrānu, var rasties attēla problēmas vai traucējumi.

Kā pārbaudīt ekrāna tipu: Pārbaudiet klēpjdatora specifikācijas tiešsaistē, apskatiet oriģinālā kabeļa savienotāju – ja tam ir vairāk nekā 30 kontaktu (eDP gadījumā) vai papildu atsevišķi vadi, tas, iespējams, ir skārienekrāna kabelis. Pārbaudiet arī Ierīču pārvaldniekā sadaļu „Human Interface Devices“ – ja tur ir norādīts skārienekrāns, Jūsu ekrāns atbalsta skārienjūtību.

Ja neesat pārliecināts, sazinieties ar mūsu atbalsta dienestu, norādot pilnu klēpjdatora modeļa numuru un detaļas numuru, kas uzdrukāts uz oriģinālā kabeļa.

Kāds ir šī LCD video kabeļa kontaktu skaits un kontaktu solis?

Kontaktu skaits: 40 pins | Kontaktu solis: N/A.

Šīs specifikācijas ir kritiski svarīgas saderībai:

• Kontaktu skaits: kontaktu skaitam precīzi jāatbilst mātesplates un LCD paneļa savienotājiem. Biežākie eDP kabeļu kontaktu skaiti ir 30, 40 vai 50. Pat viena trūkstoša vai lieka kontakta dēļ ekrāns var nedarboties.
• Kontaktu solis: attālums starp blakus esošajiem kontaktiem – parasti 0,4 mm, 0,5 mm vai 1,0 mm. Izmantojot kabeli ar nepareizu soli (piem., 0,4 mm pret 0,5 mm), būs slikts kontakts, saliekti kontakti vai pat mātesplates savienotāja bojājumi. Jūs nevarat ar spēku ievietot savienotāju ar citu soli – tas vienkārši neiederēsies.
• Kabeļa garums: tam jābūt pietiekamam, lai izvietotu kabeli no mātesplates (parasti pie eņģes zonas) caur eņģi līdz LCD panelim bez nospriegojuma. Ja tas ir pārāk īss, Jūs to nevarēsiet pievienot; ja pārāk garš, tas var būt jāsaloka, kas var sabojāt vadītājus.

Kā pārbaudīt oriģinālo kabeli: Meklējiet uzdrukātus marķējumus uz kabeļa (piem., „30P 0.5mm“) vai, ja tāds ir, izmēriet ar bīdmēru. Varat arī uzmanīgi saskaitīt kontaktus uz savienotāja.

Vai šis LCD video kabelis atbalsta attiecīgo ekrāna izšķirtspēju (piem., 1080p, 4K vai augstu atsvaidzināšanas frekvenci)?

Kabeļa joslas platumu nosaka tā uzbūve – joslu skaits (eDP gadījumā) un ekranējuma kvalitāte. Šeit ir vispārīgs ceļvedis:

• Standarta kabeļi (30 kontaktu eDP): parasti atbalsta līdz 1080p (Full HD) ar 60Hz. Daži var atbalstīt 144Hz vai 4K, ja tie veidoti no augstākas klases materiāliem.
• Augsta joslas platuma kabeļi (40 vai 50 kontaktu eDP): nepieciešami 4K (UHD) ekrāniem vai augstai atsvaidzināšanas frekvencei (120Hz, 144Hz, 240Hz). Tiem ir vairāk datu joslu.
• LVDS kabeļi (vecāki klēpjdatori): atbalsta zemākas izšķirtspējas – parasti līdz 1600x900 vai 1920x1080 ar 60Hz.

Svarīgi: kabelim jāatbilst Jūsu oriģinālā kabeļa detaļas numuram vai jābūt norādītam kā saderīgai alternatīvai. Nesaderīga kabeļa izmantošana var izraisīt:

• Nav attēla (melns ekrāns)
• Mirgošana vai artefakti
• Ierobežota izšķirtspēja (piem., 1080p kabelis uz 4K ekrāna rādīs tikai 1080p)
• Periodisks signāla zudums

Vienmēr skatiet kabeļa specifikācijas un salīdziniet ar klēpjdatora apkopes rokasgrāmatu.

Kā soli pa solim nomainīt LCD video kabeli?

1. Drošība pirmajā vietā: Atvienojiet akumulatoru un AC adapteri, lai izvairītos no elektriskiem īssavienojumiem.
2. Noņemiet apakšējo vāciņu (D vāciņu), lai piekļūtu mātesplatei – LCD video kabelis parasti pievienojas savienotājam pie eņģes zonas.
3. Noņemiet ekrāna rāmi (B vāciņu) – uzmanīgi paceliet to, sākot no iekšējās malas, izmantojot plastmasas pleķi, lai izvairītos no bojājumiem. Rāmis bieži tiek turēts ar fiksatoriem un līmi vai tikai ar fiksatoriem.
4. Atvienojiet veco kabeli no LCD paneļa – atrodiet savienotāju ekrāna aizmugurē (vai apakšējā malā). Paceliet ZIF fiksācijas aizbīdni (ja tāds ir) un uzmanīgi izbīdiet kabeli.
5. Atvienojiet veco kabeli no mātesplates – atrodiet savienotāju, kas parasti apzīmēts ar LCD, LVDS, eDP vai J_LCD. Atbloķējiet ZIF aizbīdni vai uzmanīgi izvelciet savienotāju.
6. Izņemiet veco kabeli – tas iet caur eņģi, bieži ar līmlenti vai skavām piestiprināts pie korpusa. Uzmanīgi atbrīvojiet to, nesabojājot.
7. Izlaidiet jauno kabeli tieši pa oriģinālo ceļu – caur eņģi un pa korpusa rievām. Nostipriniet to ar oriģinālo līmlenti vai skavām. Neiespiediet kabeli eņģes zonā – tas ir biežs bojājumu punkts.
8. Pievienojiet kabeli mātesplatei – ievietojiet savienotāju pilnībā (zelta kontakti pret fiksācijas aizbīdni ZIF gadījumā) un pēc tam fiksējiet aizbīdni.
9. Pievienojiet kabeli LCD panelim – ievietojiet to paneļa savienotājā un fiksējiet ZIF aizbīdni.
10. Pārbaudiet pirms pilnīgas salikšanas – pievienojiet akumulatoru, ieslēdziet klēpjdatoru un pārbaudiet, vai attēls darbojas pareizi (nav mirgošanas, līniju vai artefaktu).
11. Izslēdziet klēpjdatoru, vēlreiz atvienojiet akumulatoru, uzlieciet rāmi (nospiediet gar malām, lai fiksatori noklikšķ) un apakšējo vāciņu.

Brīdinājums: LCD video kabelis ir ārkārtīgi trausls – nepieļaujiet asus līkumus (īpaši 90° leņķos) un nekad nevelciet aiz paša kabeļa; vienmēr turiet aiz savienotāja.

Kur fiziski atrodas LCD video kabelis klēpjdatorā un kā tas ir izvietots?

LCD video kabelis savieno mātesplati ar LCD paneli ekrāna mezgla iekšpusē. Tā ceļš ietver:

• Mātesplates gals: parasti atrodas pie eņģes zonas uz sistēmas plates, bieži PCB malā, lai atvieglotu izvietošanu. Meklējiet savienotāju, kas apzīmēts ar LCD, LVDS vai eDP.
• Caur eņģi: kabelis iet caur kreiso vai labo eņģi (dažos modeļos – caur abām), lai pārietu no pamatnes korpusa uz vāciņu. Šī ir visneaizsargātākā daļa – kabelis tiek liekts katru reizi, kad atverat un aizverat klēpjdatoru.
• Augšup pa ekrāna vāciņu: vāciņa iekšpusē kabelis iet gar malu (kreiso vai labo pusi) vai paneļa aizmuguri, nostiprināts ar līmlenti, līdz LCD savienotājam paneļa apakšā vai aizmugurē.

Piekļuves prasības:

• Lai piekļūtu mātesplates galam: noņemiet tikai apakšējo vāciņu (D vāciņu).
• Lai piekļūtu LCD paneļa galam: noņemiet ekrāna rāmi (B vāciņu). Dažos modeļos vispirms jānoņem viss ekrāna mezgls (vāciņš) no korpusa.

Kabelis bieži ir viena no pirmajām sastāvdaļām, kas klēpjdatoros sabojājas atkārtotas eņģes liekšanas dēļ – vienmēr pārbaudiet veco kabeli, vai eņģes zonā nav redzamu nodilumu.

Kā identificēt mātesplates savienotāju LCD video kabelim un pareizi to pievienot?

Mātesplates savienotājs LCD video kabelim parasti ir skaidri apzīmēts. Biežākie sietspiedes marķējumi ir:

• LCD / LCD1 / J_LCD
• LVDS / J_LVDS (vecākiem LVDS kabeļiem)
• eDP / eDP1 (mūsdienu Embedded DisplayPort kabeļiem)
• DISP / J_DISP

Savienošanas soļi:

• Ja mātesplates savienotājs ir ZIF (Zero Insertion Force) tipa (visbiežāk), paceliet mazo fiksācijas atloku, ievietojiet kabeli ar atklātajiem vara kontaktiem pret atloku un pēc tam nospiediet atloku, lai fiksētu.
• Ja tas ir standarta spraudņa tips (LCD kabeļiem retāk sastopams), izlīdziniet vadotni un uzmanīgi iespiediet, līdz tas pilnībā ievietojas.
• Dažiem kabeļiem ir pastiprināts vilkšanas elements – izmantojiet to, lai rīkotos ar kabeli, nevis ar pašu kabeļa korpusu.
• Vienā kabeļa malā parasti ir zila vai sarkana svītra – tai jāsakrīt ar 1. kontakta indikatoru (mazs trīsstūris vai punkts) uz mātesplates savienotāja.

Neizmantojiet spēku savienotājam – ja tas neiet viegli, pārbaudiet orientāciju un pārliecinieties, ka nav saliektu kontaktu.

Kādi piesardzības pasākumi jāievēro un ko darīt, ja pēc nomaiņas nav attēla, ir mirgošana vai līnijas?

Kritiski svarīgi piesardzības pasākumi:

• Vienmēr atvienojiet akumulatoru pirms darba ar LCD video kabeli – pat neliels īssavienojums var sabojāt grafisko mikroshēmu vai fona apgaismojuma ķēdi.
• Rīkojieties ar kabeli ārkārtīgi uzmanīgi – tas ir trauslākais kabelis klēpjdatorā. Nepieļaujiet asus līkumus, locīšanu un pārlocīšanu. Eņģes zona ir īpaši jutīga – izlaidiet kabeli tieši tāpat kā oriģinālo.
• Nepārspeciet rāmja skrūves – tas var iespiest kabeli, ja tas nav pareizi ievietots savā kanālā.
• Ievērojiet pretstatiskos pasākumus – pirms savienotāju pieskaršanās novērsiet sev statisko lādiņu, lai izvairītos no ESD bojājumiem panelim vai mātesplatei.
• Pārliecinieties, ka kabelis ir pilnībā ievietots abos galos – daļēji ievietots kabelis var izraisīt pārtrauktas attēla problēmas.

Problēmu novēršana, ja attēls pēc uzstādīšanas nedarbojas:

• Nav attēla / melns ekrāns: Vēlreiz pārbaudiet abus savienojumus – ievietojiet kabeli no jauna mātesplatē un LCD panelī. Pārliecinieties, ka ZIF aizbīdņi ir fiksēti.
• Mirgošana vai pārtraukts attēls: Pārbaudiet kabeļa izvietojumu – tas var būt iespiests eņģē vai pieskarties siltuma avotam. Mēģiniet to izvietot uzmanīgāk.
• Līnijas, artefakti vai izkropļotas krāsas: tas bieži norāda uz sliktu savienojumu vai bojātu kabeli. Pārbaudiet savienotāja kontaktus, vai nav saliektu vai salauztu kontaktu. Pārbaudiet arī, vai kabelis ir pareizi orientēts (1. kontakta izlīdzinājums).
• Daļējs attēls (dažas zonas tukšas): kabelis var būt bojāts – mēģiniet to ievietot no jauna. Ja problēma saglabājas, pats kabelis var būt bojāts.
• Fona apgaismojums darbojas, bet attēla nav: datu līnijas var būt bojātas – pārbaudiet mātesplates savienotāju, vai nav saliektu kontaktu.
• Skārienekrāns nereaģē (skārienekrāna modeļiem): pārbaudiet, vai kabelis ir skārienekrānu atbalstoša versija – tam ir papildu kontakti digitalizatoram.

Ātrs diagnostikas padoms: Ja Jums ir pieejams ārējais monitors, pievienojiet to klēpjdatoram. Ja ārējais ekrāns darbojas pareizi, problēma, iespējams, ir LCD video kabelī vai pašā panelī. Ja arī ārējam ekrānam ir problēmas, vaina var būt grafiskajā mikroshēmā vai mātesplatē.

Ja problēma saglabājas, sazinieties ar mūsu atbalsta dienestu, norādot klēpjdatora modeli un oriģinālā kabeļa precīzu detaļas numuru.
