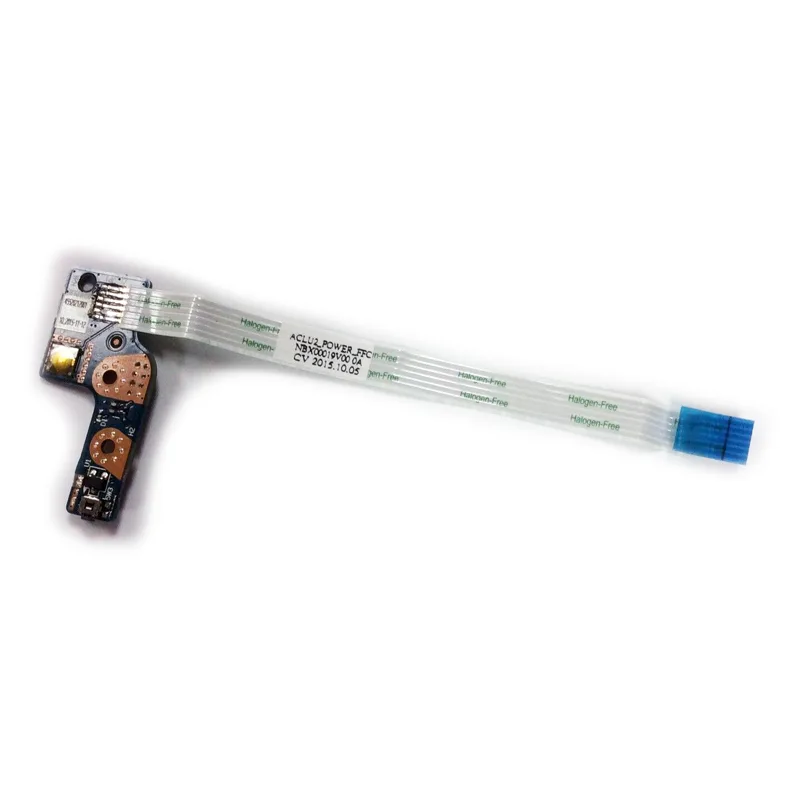

LENOVO300-14ISK 300-15 NS-A481 jaudas pogas valdes kabelis

Bieži uzdotie jautājumi un risinājumi

Vai šī plate ir tiešs aizvietotājs?

Šī plate ir paredzēta modelim NS-A481. Lai apstiprinātu saderību, pārbaudiet detaļas numuru uz oriģinālās plates. Meklējiet uzdrukāto plates numuru (piemēram, LS‑8391P) un pogu fizisko izvietojumu – tiem jāsakrīt precīzi.

Kā soli pa solim nomainīt slēdžu / barošanas plati?

1. Vispirms drošība: Atvienojiet galvenā akumulatora kabeli no mātesplates, lai izvairītos no īssavienojumiem vai iegultā kontroliera bojājumiem.
2. Noņemiet apakšējo vāku (D‑vāku) un visus nepieciešamos ekrānus, lai piekļūtu platei.
3. Atrodiet plati – tā parasti ir uzstādīta uz augšējā korpusa (C‑vāka / plaukstu balsta) augšējā labajā stūrī, sānu malā vai DC ligzdas tuvumā.
4. Atvienojiet elastīgo kabeli (FFC vai lentveida) no plates, uzmanīgi paceļot ZIF fiksējošo atloku un izvelkot kabeli.
5. Atskrūvējiet plati (parasti 1‑2 mazas Phillips skrūves) un izceliet to no padziļinātās nišas.
6. Uzstādiet jauno plati tajā pašā nišā, savietojiet skrūvju caurumus un nostipriniet ar skrūvēm – nepārvelciet.
7. Pievienojiet FFC atpakaļ – ievietojiet to pilnībā ZIF savienotājā ar pareizu orientāciju (zelta kontakti pret fiksatoru) un pēc tam nospiediet fiksatoru.
8. Novelciet kabeli kārtīgi pa oriģinālajām rievām, lai izvairītos no iespiešanas salikšanas laikā.
9. Pārbaudiet funkcionalitāti – uz īsu brīdi pievienojiet akumulatoru, nospiediet barošanas pogu, lai pārbaudītu, vai klēpjdators startē, un pārbaudiet sānu pogas (skaļums, Novo u. c.).
10. Izslēdziet ierīci, atkal atvienojiet akumulatoru un uzlieciet atpakaļ vākus.

Ja platei ir statusa LED, pārbaudiet, vai tie testēšanas laikā iedegas, kā paredzēts.

Kur klēpjdatorā atrodas slēdžu / barošanas plate?

• Augšējais labais vai augšējais kreisais stūris tastatūras zonā (eņģes tuvumā) – visizplatītākā galvenās barošanas pogas vieta.
• Sānu malas (kreisā vai labā) – bieži izmanto skaļuma pogām vai īpašām palīgpogām (piemēram, Lenovo Novo poga).
• DC barošanas ligzdas tuvumā – dažos modeļos barošanas plate ir apvienota ar uzlādes portu.
• Tā ievietojas speciālā padziļinātā nišā un tiek nostiprināta ar mazām skrūvēm un/vai centrēšanas tapām.

Piekļuvei parasti ir jānoņem tikai apakšējais vāks, taču dažiem modeļiem vispirms var būt jānoņem tastatūra vai augšējais rāmis.

Kur plates kabelis tiek pievienots mātesplatei?

• SW / SW1 (barošanas slēdzim)
• PWR_SW / PWRBTN
• KB_BL (ja ir integrēta fona apgaismojuma vadība)
• IO_BOARD vai SUB_BOARD

Savienošanas procedūra: Paceliet ZIF fiksējošo atloku uz mātesplates savienotāja, ievietojiet plakano kabeli pilnībā (zelta kontakti pareizajā virzienā – parasti pret fiksatoru) un pēc tam nospiediet atloku, lai to nofiksētu. Spēks nav nepieciešams – ja kabelis neieslīd viegli, pārbaudiet orientāciju.

Svarīgi: Kabelis ir smalks – nelokiet to asos leņķos un nepārlocīet.

Kādi piesardzības pasākumi jāievēro, nomainot šo plati?

• Vienmēr vispirms atvienojiet akumulatoru – pat neliels atlikušais lādiņš var izraisīt plates īssavienojumu vai iegultā kontroliera programmaparatūras bojājumus.
• Ar FFC rīkojieties īpaši uzmanīgi – izvairieties no kabeļa locīšanas, plēšanas un vilkšanas. Vienmēr velciet aiz savienotāja, nevis aiz vadiem.
• Pārbaudiet orientāciju – ZIF savienotājiem ir atslēga; kabeļa ievietošana otrādi nedarbosies un, lietojot spēku, var saliekt kontaktus.
• Skrūvju griezes moments – nepārvelciet; pietiek ar vieglu pievilkšanu. Pārmērīga pievilkšana var saplaisāt PCB vai sabojāt korpusa vītni.
• Izvairieties no ESD – pirms plates aizskaršanas iezemējieties (pieskarieties metāla virsmai), lai novērstu statiskās elektrības bojājumus.
• Pārbaudiet pirms pilnīgas salikšanas – pievienojiet akumulatoru, nospiediet barošanas pogu un apstipriniet, ka ierīce startē. Pārbaudiet arī sānu pogas (skaļums/palīgpogas), lai pārliecinātos par pareizu pārslēgšanu.

Traucējummeklēšana, ja poga nedarbojas:

• No jauna ievietojiet kabeli abos galos – dažkārt tas nav pilnībā ievietots.
• Pārbaudiet, vai savienotājos nav saliektu kontaktu.
• Pārbaudiet, vai plates modelis atbilst Jūsu klēpjdatora reģionam (dažiem ir atšķirīgs taustiņu izvietojums).
• Atiestatiet EC (Embedded Controller), atvienojot akumulatoru un CMOS bateriju uz 30 sekundēm.
