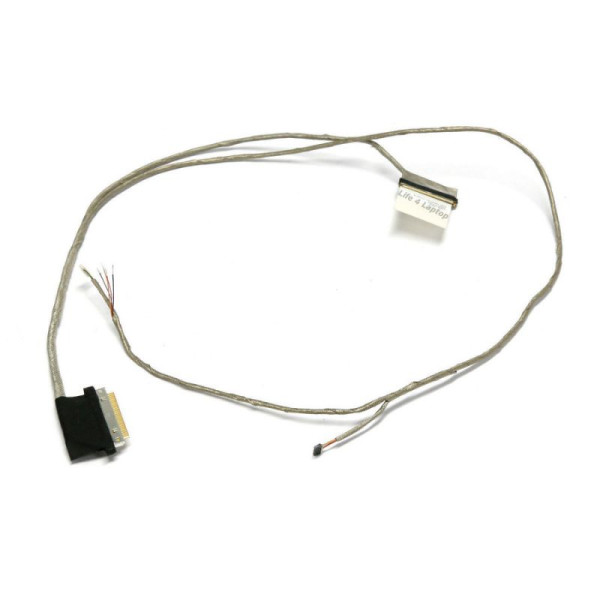

ASUS S300 S400 40PIN LED 1422-01CY000 DD0XJ7LC000 cavo LCD

Domande frequenti e soluzioni

Questo cavo LCD è per schermo touch o per schermo standard (non touch)?

Questo cavo è progettato per uno schermo standard. I cavi per touch e quelli non touch non sono intercambiabili: ecco perché:

• I cavi per touch hanno pin o linee aggiuntive per la trasmissione dei dati del digitalizzatore (sensore touch), di solito tramite un’interfaccia I²C o USB separata.
• I cavi standard (non touch) trasportano solo i segnali video (eDP o LVDS) e l’alimentazione della retroilluminazione: mancano dei pin extra per i dati touch.
• Collegare un cavo non touch a uno schermo touch comporterà l’assenza della funzione touch. Al contrario, usare un cavo touch su uno schermo standard può causare problemi di immagine o interferenze.

Come verificare il tipo di schermo: consultate online le specifiche del vostro notebook e osservate il connettore del cavo originale: se ha più di 30 pin (per eDP) o fili separati aggiuntivi, probabilmente è un cavo touch. Controllate anche il Gestione dispositivi, in «Dispositivi interfaccia utente»: se compare uno schermo touch, il vostro schermo supporta il touch.

In caso di dubbio, contattate il nostro supporto indicando il modello completo del notebook e il numero di parte stampato sul cavo originale.

Quali sono il numero e il passo dei pin di questo cavo LCD?

Numero di pin: 40 pins | Passo dei pin: N/A.

Queste specifiche sono fondamentali per la compatibilità:

• Numero di pin: il numero di pin deve corrispondere esattamente ai connettori della scheda madre e del pannello LCD. I valori più comuni per i cavi eDP sono 30, 40 o 50 pin. Anche un solo pin mancante o in più può impedire il funzionamento del display.
• Passo dei pin: la distanza tra pin adiacenti, di solito 0,4 mm, 0,5 mm o 1,0 mm. Usare un cavo con il passo sbagliato (ad es. 0,4 mm invece di 0,5 mm) causerà un contatto scarso, pin piegati o persino danni all’header della scheda madre. Non si può forzare un connettore con un passo diverso: semplicemente non entrerà.
• Lunghezza del cavo: deve essere sufficiente per andare dalla scheda madre (di solito vicino alla zona della cerniera) attraverso la cerniera fino al pannello LCD senza tensione. Se è troppo corto non riuscirete a collegarlo; se è troppo lungo potreste doverlo piegare, con il rischio di danneggiare le piste.

Come controllare il cavo originale: cercate le marcature stampate sul cavo (ad es. «30P 0.5mm») o misurate con un calibro se ne avete uno. Potete anche contare con attenzione i pin del connettore.

Questo cavo LCD supporta la risoluzione del mio schermo (ad es. 1080p, 4K o alta frequenza di aggiornamento)?

L’ampiezza di banda del cavo è determinata dalla sua costruzione: il numero di corsie (per eDP) e la qualità della schermatura. Ecco una guida generale:

• Cavi standard (eDP a 30 pin): supportano in genere fino a 1080p (Full HD) a 60 Hz. Alcuni possono supportare 144 Hz o 4K se realizzati con materiali di fascia superiore.
• Cavi ad alta ampiezza di banda (eDP a 40 o 50 pin): necessari per schermi 4K (UHD) o alte frequenze di aggiornamento (120 Hz, 144 Hz, 240 Hz). Dispongono di più corsie dati.
• Cavi LVDS (notebook più vecchi): supportano risoluzioni inferiori, di solito fino a 1600x900 o 1920x1080 a 60 Hz.

Importante: il cavo deve corrispondere al numero di parte del cavo originale o essere indicato come alternativa compatibile. Usare un cavo incompatibile può causare:

• Nessuna immagine (schermo nero)
• Sfarfallii o artefatti
• Risoluzione limitata (ad es. un cavo da 1080p su uno schermo 4K mostrerà solo 1080p)
• Perdite di segnale intermittenti

Consultate sempre le specifiche del cavo e confrontatele con il manuale di servizio del vostro notebook.

Come sostituire il cavo LCD passo a passo?

1. Prima la sicurezza: scollegate la batteria e l’alimentatore per evitare cortocircuiti.
2. Rimuovete la cover inferiore (cover D) per accedere alla scheda madre: il cavo LCD si collega di solito a un header vicino alla zona della cerniera.
3. Rimuovete la cornice dello schermo (cover B): fate leva con delicatezza partendo dal bordo interno, usando una spatola di plastica per non danneggiarla. La cornice è spesso tenuta da clip e/o adesivo.
4. Scollegate il cavo vecchio dal pannello LCD: individuate il connettore sul retro dello schermo (o sul bordo inferiore). Sollevate la linguetta di blocco ZIF (se presente) e fate scivolare il cavo fuori con delicatezza.
5. Scollegate il cavo vecchio dalla scheda madre: trovate l’header, di solito contrassegnato LCD, LVDS, eDP o J_LCD. Sbloccate la linguetta ZIF o tirate con delicatezza il connettore.
6. Rimuovete il cavo vecchio: passa attraverso la cerniera ed è spesso fissato con nastro o clip allo chassis. Liberatelo con cura senza strapparlo.
7. Fate passare il cavo nuovo esattamente lungo il percorso originale: attraverso la cerniera e lungo le scanalature dello chassis. Fissatelo con il nastro o le clip originali. Non pinzate il cavo nella zona della cerniera: è un punto di rottura molto comune.
8. Collegate il cavo alla scheda madre: inserite il connettore a fondo (contatti dorati verso la linguetta di blocco nei ZIF), poi chiudete la linguetta.
9. Collegate il cavo al pannello LCD: inseritelo nel connettore del pannello e chiudete la linguetta ZIF.
10. Provate prima del rimontaggio completo: ricollegate la batteria, accendete il notebook e verificate che l’immagine sia corretta (senza sfarfallii, righe o artefatti).
11. Spegnete, scollegate di nuovo la batteria, rimontate la cornice (premete lungo i bordi per far scattare le clip) e la cover inferiore.

Attenzione: il cavo LCD è estremamente fragile; evitate pieghe strette (soprattutto ad angolo di 90°) e non tirate mai il cavo: afferrate sempre il connettore.

Dove si trova fisicamente il cavo LCD all’interno del notebook e come è percorso?

Il cavo LCD collega la scheda madre al pannello LCD all’interno del gruppo dello schermo. Il suo percorso comprende:

• Estremità della scheda madre: di solito si trova vicino alla zona della cerniera sulla scheda di sistema, spesso sul bordo del PCB per facilitare il passaggio. Cercate un header contrassegnato LCD, LVDS o eDP.
• Attraverso la cerniera: il cavo passa nella cerniera sinistra o destra (o in entrambe, su alcuni modelli) per passare dallo chassis base al coperchio. È la sezione più vulnerabile: il cavo si flette ogni volta che aprite e chiudete il notebook.
• Lungo il coperchio del display: all’interno del coperchio il cavo corre lungo il bordo (lato sinistro o destro) o sul retro del pannello, fissato con nastro, fino al connettore LCD nella parte inferiore o posteriore del pannello.

Requisiti di accesso:

• Per accedere all’estremità della scheda madre: basta rimuovere la cover inferiore (cover D).
• Per accedere all’estremità del pannello LCD: rimuovete la cornice dello schermo (cover B). Alcuni modelli richiedono di smontare prima l’intero gruppo del display (coperchio) dallo chassis.

Il cavo è spesso uno dei primi componenti a cedere nei notebook, a causa della flessione ripetuta sulla cerniera: ispezionate sempre il cavo vecchio per individuare segni di usura nella zona della cerniera.

Come individuo l’header della scheda madre per il cavo LCD e lo collego correttamente?

L’header della scheda madre per il cavo LCD è di solito chiaramente contrassegnato. Le serigrafie più comuni sono:

• LCD / LCD1 / J_LCD
• LVDS / J_LVDS (per i cavi LVDS più vecchi)
• eDP / eDP1 (per i moderni cavi Embedded DisplayPort)
• DISP / J_DISP

Passaggi di collegamento:

• Se il connettore della scheda madre è di tipo ZIF (Zero Insertion Force) (il più comune), sollevate la piccola linguetta di blocco, inserite il cavo con i contatti di rame esposti rivolti verso la linguetta, poi abbassate la linguetta per bloccare.
• Se è di tipo a innesto standard (meno comune per i cavi LCD), allineate la chiave (intaglio) e spingete con delicatezza finché non è completamente inserito.
• Alcuni cavi hanno una linguetta di trazione rinforzata: usatela per maneggiare il cavo, non il corpo del cavo stesso.
• Di solito c’è una striscia blu o rossa su uno dei bordi del cavo: deve allinearsi all’indicatore «pin 1» (un piccolo triangolo o punto) sull’header della scheda madre.

Non forzate il connettore: se non entra facilmente, controllate l’orientamento e assicuratevi che non ci siano pin piegati.

Quali precauzioni devo prendere e cosa fare se dopo la sostituzione non c’è immagine, ci sono sfarfallii o righe?

Precauzioni fondamentali:

• Scollegate sempre la batteria prima di maneggiare il cavo LCD: anche un piccolo cortocircuito può danneggiare il chip grafico o il circuito della retroilluminazione.
• Maneggiate il cavo con estrema cautela: è il cavo più fragile del notebook. Evitate pieghe strette, grinze e ripiegamenti. La zona della cerniera è particolarmente delicata: fatelo passare esattamente come l’originale.
• Non stringete troppo le viti della cornice: potrebbero pinzare il cavo se non è ben posizionato nel suo canale.
• Adottate precauzioni antistatiche: scaricatevi a terra prima di toccare i connettori per evitare danni da ESD al pannello o alla scheda madre.
• Assicuratevi che il cavo sia inserito a fondo su entrambe le estremità: un cavo inserito solo in parte può causare problemi di immagine intermittenti.

Risoluzione dei problemi se il display non funziona dopo l’installazione:

• Nessuna immagine / schermo nero: ricontrollate entrambi i collegamenti: reinserite il cavo sulla scheda madre e sul pannello LCD. Assicuratevi che le linguette ZIF siano bloccate.
• Sfarfallio o immagine intermittente: controllate il percorso del cavo: potrebbe essere pinzato nella cerniera o toccare una fonte di calore. Provate a farlo ripassare con più cura.
• Righe, artefatti o colori distorti: spesso indica una connessione scarsa o un cavo danneggiato. Ispezionate i pin del connettore per individuare contatti piegati o rotti. Verificate anche che il cavo sia orientato correttamente (allineamento del pin 1).
• Immagine parziale (alcune aree vuote): il cavo potrebbe essere danneggiato; provate a reinserirlo. Se il problema persiste, il cavo stesso potrebbe essere difettoso.
• La retroilluminazione funziona ma non c’è immagine: le linee dati potrebbero essere difettose; controllate l’header della scheda madre per individuare pin piegati.
• Lo schermo touch non risponde (modelli touch): verificate che il cavo sia una versione compatibile con il touch, perché ha pin aggiuntivi per il digitalizzatore.

Consiglio di diagnosi rapida: se avete accesso a un monitor esterno, collegate il notebook. Se il display esterno funziona correttamente, il problema è probabilmente nel cavo LCD o nel pannello stesso. Se anche il display esterno presenta problemi, il guasto potrebbe essere nel chip grafico o nella scheda madre.

Se il problema persiste, contattate il nostro supporto indicando il modello del notebook e il numero di parte esatto del cavo originale.
