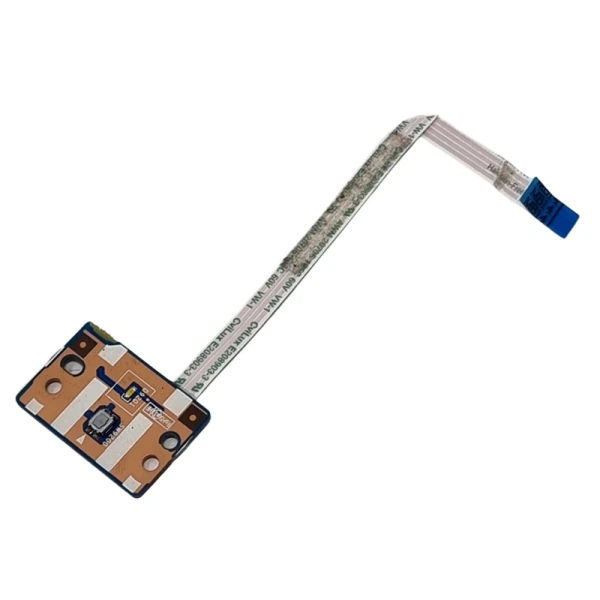

Power Switch Board for HP PROBOOK 640 650 G2 G3 6050A2726001

Pertanyaan yang Sering Diajukan & Solusi

Apakah papan ini merupakan pengganti langsung?

Papan ini dirancang untuk 6050A2726001. Periksa nomor part pada papan asli Anda untuk memastikan kompatibilitas. Cari nomor papan yang tercetak (misalnya LS-8391P) dan tata letak tombol fisik; keduanya harus sama persis.

Bagaimana cara mengganti papan sakelar / daya langkah demi langkah?

1. Utamakan keselamatan: Lepaskan kabel baterai utama dari motherboard untuk menghindari korsleting atau kerusakan pada embedded controller.
2. Lepaskan penutup bawah (D-cover) dan pelindung yang diperlukan untuk mengakses papan.
3. Temukan papan: biasanya dipasang pada chassis atas (C-cover / palmrest) di dekat sudut kanan atas, pada tepi samping, atau dekat jack DC.
4. Lepaskan kabel fleksibel (FFC atau ribbon) dari papan dengan membuka kait pengunci ZIF secara perlahan dan menarik kabel keluar.
5. Lepaskan sekrup papan (biasanya 1-2 sekrup Phillips kecil) dan angkat papan keluar dari rongga tempatnya.
6. Pasang papan baru pada rongga yang sama, sejajarkan lubang sekrup, dan kencangkan dengan sekrup; jangan mengencangkan secara berlebihan.
7. Sambungkan kembali FFC: masukkan sepenuhnya ke konektor ZIF dengan orientasi yang benar (kontak emas menghadap kait pengunci), lalu tekan kait ke bawah.
8. Tata kabel dengan rapi di sepanjang alur aslinya agar tidak terjepit saat pemasangan kembali.
9. Uji fungsionalitas: sambungkan baterai sebentar, tekan tombol daya untuk melihat apakah laptop menyala, dan uji tombol samping (volume, Novo, dan sebagainya).
10. Matikan daya, lepaskan baterai lagi, dan pasang kembali penutup.

Jika papan memiliki LED status, pastikan LED menyala sesuai harapan selama pengujian.

Di mana letak papan sakelar / daya di dalam laptop?

• Sudut kanan atas atau kiri atas dek keyboard (dekat engsel); lokasi paling umum untuk tombol daya utama.
• Tepi samping (kiri atau kanan); sering digunakan untuk tombol volume atau tombol bantu khusus (misalnya tombol Lenovo Novo).
• Dekat jack daya DC; pada beberapa model, papan daya terintegrasi dengan port pengisian.
• Papan masuk ke dalam rongga khusus dan ditahan dengan sekrup kecil dan/atau pin penyelaras.

Akses biasanya hanya memerlukan pelepasan penutup bawah, tetapi beberapa model mungkin perlu melepas keyboard atau bezel atas terlebih dahulu.

Di mana kabel papan dicolokkan ke motherboard?

• SW / SW1 (untuk sakelar daya)
• PWR_SW / PWRBTN
• KB_BL (jika kontrol lampu latar terintegrasi)
• IO_BOARD atau SUB_BOARD

Prosedur penyambungan: Buka kait pengunci ZIF pada konektor motherboard, masukkan kabel pipih sepenuhnya (pin emas menghadap arah yang benar; biasanya menghadap kait), lalu tekan kait ke bawah untuk mengencangkannya. Tidak diperlukan tenaga; jika kabel tidak mudah masuk, periksa orientasinya.

Penting: kabel ini rentan; jangan menekuknya secara tajam atau melipatnya.

Tindakan pencegahan apa yang perlu Anda lakukan saat mengganti papan ini?

• Selalu lepaskan baterai terlebih dahulu; bahkan sisa muatan kecil dapat menyebabkan korsleting pada papan atau merusak firmware embedded controller.
• Tangani FFC dengan sangat hati-hati; hindari melipat, merobek, atau menarik kabel. Selalu tarik pada konektornya, bukan pada kawatnya.
• Periksa orientasi; konektor ZIF memiliki kunci; memasukkan kabel secara terbalik tidak akan berfungsi dan dapat membengkokkan pin jika dipaksakan.
• Torsi sekrup; jangan mengencangkan secara berlebihan; cukup pas. Pengencangan berlebihan dapat meretakkan PCB atau merusak ulir chassis.
• Hindari ESD; bumikan diri Anda (sentuh permukaan logam) sebelum menangani papan untuk mencegah kerusakan akibat listrik statis.
• Uji sebelum pemasangan lengkap; sambungkan baterai, tekan tombol daya, dan pastikan laptop menyala. Uji juga tombol samping (volume/bantu) untuk memastikan perpindahan berfungsi dengan baik.

Pemecahan masalah jika tombol tidak berfungsi:

• Pasang ulang kabel pada kedua ujungnya; terkadang kabel belum masuk sepenuhnya.
• Periksa apakah ada pin yang bengkok pada konektor.
• Pastikan model papan sesuai dengan wilayah laptop Anda (beberapa memiliki tata letak tombol berbeda).
• Setel ulang EC (Embedded Controller) dengan melepaskan baterai dan baterai CMOS selama 30 detik.
