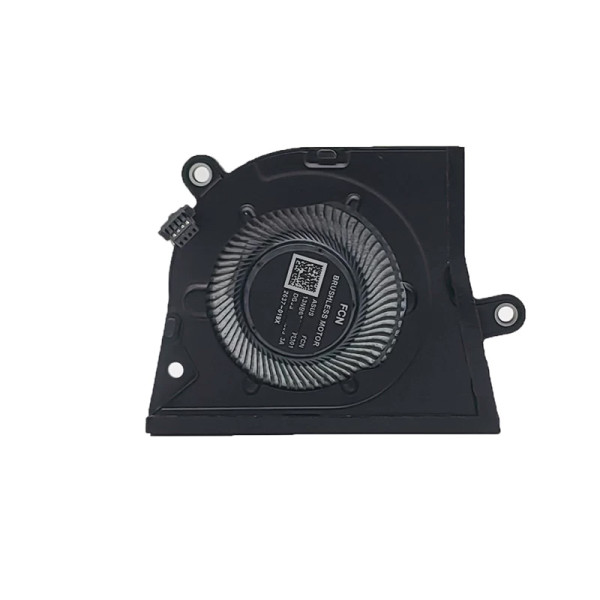

ASUS ROG Zephyrus G14 GU405AP HDD Fan original 2026

Pertanyaan yang Sering Diajukan & Solusi

Apakah ini kipas CPU atau kipas GPU?

Kipas ini teridentifikasi sebagai kipas not specified (check your laptop's thermal design).

Mengapa hal ini penting:

• Kipas CPU umumnya lebih besar dan terletak di atas prosesor, sering kali dengan heatsink dan pipa panas khusus.
• Kipas GPU biasanya lebih kecil dan mendinginkan chip grafis – kipas ini dapat memiliki heatsink terpisah atau berbagi sistem pipa panas dengan CPU.
• Unit gabungan mencakup CPU dan GPU sekaligus dengan sistem pipa panas bersama – tipe ini umum pada laptop gaming.
• Memasang tipe yang salah dapat menyebabkan kinerja pendinginan yang buruk atau kipas tidak dapat dipasang di dalam chassis.

Cara memverifikasi: Buka laptop Anda dan perhatikan posisi kipas – kipas CPU biasanya berada di dekat bagian tengah/atas motherboard, sedangkan kipas GPU berada di dekat chip grafis (sering di sisi kanan). Periksa nomor part pada kipas asli Anda – nomor tersebut sering menunjukkan penandaan CPU atau GPU (misalnya, "CPU_FAN" atau "GPU_FAN").

Jika Anda tidak yakin, kirimkan foto kipas asli Anda kepada kami dan kami dapat mengonfirmasi tipenya untuk Anda.

Apa spesifikasi daya dan konektor kipas ini?

Daya: N/A | Konektor: N/A.

Pertimbangan penting:

• Sebagian besar kipas laptop beroperasi pada 5V DC (beberapa model lama menggunakan 3,3V atau 12V). Menggunakan kipas dengan voltase yang salah dapat merusak motherboard atau menyebabkan kipas tidak berputar.
• Tipe konektor sangat penting – tipe yang umum meliputi:
  • 2-pin: Daya dan ground dasar – kecepatan bersifat tetap (tanpa kontrol PWM).
  • 3-pin: Daya, ground, dan tachometer (umpan balik RPM) – kecepatan dikontrol melalui regulasi voltase.
  • 4-pin: Daya, ground, tachometer, dan PWM (Pulse Width Modulation) – memberikan kontrol kecepatan yang presisi dan paling umum pada laptop modern.
• Menggunakan kipas dengan jumlah pin berbeda mungkin memerlukan adaptor atau mungkin tidak berfungsi sama sekali – periksa header motherboard Anda (biasanya diberi label CPU_FAN, FAN1, atau J_FAN).
• Rating daya (dalam watt) menunjukkan konsumsi energi kipas – kipas dengan daya lebih tinggi dapat menarik arus lebih besar daripada yang dapat disediakan motherboard Anda.

Jika ada spesifikasi yang tidak ditampilkan, silakan merujuk pada gambar produk atau hubungi dukungan kami.

Apa yang perlu Anda periksa terkait tampilan fisik dan dimensi?

Perhatikan dengan saksama atribut fisik berikut:

• Ukur lebar, tinggi, dan ketebalan kipas asli Anda. Bahkan perbedaan 1-2mm dapat membuat kipas tidak dapat dipasang di dalam chassis.
• Klip pemasangan dan posisi lubang sekrup: Klip dan lubang sekrup harus sejajar dengan chassis laptop Anda. Biasanya terdapat 2-4 lubang sekrup atau klip pada rakitan kipas.
• Bentuk keseluruhan: Bandingkan profil samping dan kontur rumah kipas – beberapa kipas memiliki lengkungan khusus agar sesuai dengan komponen lain (misalnya, slot RAM, baterai).
• Integrasi heatsink: Jika kipas Anda memiliki heatsink terpasang, periksa tata letak pipa panas dan permukaan kontak untuk CPU/GPU – harus sesuai dengan ukuran dan posisi die.
• Arah aliran udara: Kipas harus meniup udara ke luar melalui ventilasi – periksa orientasi bilah kipas jika Anda tidak yakin.
• Jumlah dan desain bilah kipas: Meskipun tidak kritis untuk pemasangan, desain bilah yang berbeda dapat memengaruhi karakteristik kebisingan dan aliran udara.

Praktik terbaik: Letakkan kipas asli Anda di samping foto produk dan bandingkan setiap detail – lokasi lubang sekrup, posisi klip, dan bentuk rumah kipas. Jika Anda tidak yakin, ukur kipas asli Anda dengan penggaris dan kirimkan dimensinya kepada kami.

Apakah kipas ini dilengkapi rakitan heatsink?

Tidak, ini hanya kipas mandiri – produk ini tidak mencakup rakitan heatsink.

Artinya bagi Anda:

• Anda perlu memindahkan heatsink yang ada (sirip logam dan pipa panas) dari kipas lama ke kipas baru.
• Pastikan lubang sekrup dan titik pemasangan pada kipas baru sesuai dengan heatsink Anda yang sekarang – kipas yang berbeda mungkin memiliki mekanisme pemasangan yang berbeda.
• Jika heatsink Anda rusak atau aus, kami menyarankan Anda membeli unit gabungan (kipas + heatsink) sebagai gantinya.

Penting: Saat memindahkan heatsink, bersihkan pasta termal dari permukaan heatsink maupun CPU/GPU, dan aplikasikan pasta termal baru sebelum merakit kembali.

Jika Anda tidak yakin, kirimkan foto rakitan asli Anda kepada kami – kami dapat mengonfirmasi apakah kipas ini kompatibel dengan heatsink Anda.

Bagaimana cara saya memastikan kompatibilitas menggunakan nomor model/nomor part?

Nomor model (PN) kipas ini adalah 13NR0PB0AP0301.

Cara memverifikasi kompatibilitas:

• Periksa PN yang tercetak pada kipas asli Anda – biasanya terdapat pada stiker di rumah kipas (misalnya, "MCF-MP-xxxx", "DA0FANxxx").
• Jika PN cocok atau tercantum sebagai kompatibel di halaman produk kami, kipas ini merupakan pengganti langsung.
• Jika PN berbeda, kipas mungkin tetap kompatibel – bandingkan atribut fisiknya (ukuran, lubang sekrup, konektor) dan cocokkan dengan model laptop yang tercantum.
• Produk kami dijamin kompatibel dengan model laptop yang kami cantumkan – meskipun PN berbeda, kami telah memverifikasi pemasangannya.

Tips ahli: Beberapa produsen laptop menggunakan beberapa pemasok kipas – Dell, HP, dan Lenovo sering menggunakan PN kipas yang berbeda untuk model yang sama. Jika kipas asli Anda memiliki PN berbeda, kipas tersebut mungkin tetap berfungsi sebagai pengganti. Jika ragu, kirimkan foto stiker PN kipas asli Anda beserta model laptop Anda, dan kami akan mengonfirmasi kompatibilitasnya.

Di mana posisi fisik kipas di dalam laptop?

Kipas terletak di dalam chassis dasar (di bawah D Cover) dan merupakan bagian dari sistem manajemen termal laptop. Posisi tepatnya bergantung pada model laptop:

• Kipas CPU: Biasanya ditempatkan di dekat bagian tengah atau kiri atas motherboard, dekat dengan prosesor. Kipas ini menarik panas dari CPU melalui heatsink dan membuangnya melalui ventilasi belakang atau samping.
• Kipas GPU: Sering terletak di sisi kanan motherboard (pada laptop gaming) atau di dekat chip grafis.
• Unit gabungan: Terletak di tengah dengan pipa panas yang membentang ke CPU dan GPU, membuang udara melalui ventilasi belakang.
• Kipas dikencangkan ke motherboard atau chassis dengan sekrup kecil (biasanya 2-4) dan memiliki kabel yang terpasang ke header kipas khusus pada motherboard.

Untuk mengakses kipas, Anda perlu melepas penutup bawah (D Cover) dan terkadang rakitan heatsink (jika kipas terpasang padanya). Beberapa model mengharuskan pelepasan motherboard untuk mengakses kipas dari bagian bawah.

Selalu rujuk buku petunjuk servis laptop Anda untuk instruksi pembongkaran yang spesifik per model.

Bagaimana cara mengidentifikasi header kipas pada motherboard dan menghubungkan kabelnya?

Kabel kipas terpasang ke header khusus pada motherboard. Header ini biasanya diberi label yang jelas dan terletak di dekat area CPU atau GPU. Penandaan yang umum meliputi:

• CPU_FAN / CPU_FAN1 – untuk kipas pendingin CPU.
• FAN1 / FAN2 / SYS_FAN – untuk kipas sistem umum.
• J_FAN / JP_FAN – label header kipas generik.
• GPU_FAN – pada beberapa model dengan pendinginan GPU terpisah.

Langkah koneksi:

• Sejajarkan konektor dengan header – konektor memiliki kunci (biasanya berupa tab kecil) sehingga hanya dapat dipasang dalam satu arah.
• Dorong konektor dengan lembut hingga terdengar klik atau terpasang sepenuhnya.
• Jangan memaksa konektor – jika tidak mudah masuk, periksa orientasinya dan pastikan tidak ada pin yang bengkok.
• Untuk kipas PWM 4-pin, kecepatan dikontrol oleh motherboard; untuk kipas 3-pin, kecepatan dikontrol melalui regulasi voltase.

Penting: Jika Anda mengganti kipas 4-pin dengan kipas 3-pin (atau sebaliknya), sistem mungkin tetap berfungsi tetapi kontrol kecepatannya dapat berbeda. Motherboard biasanya akan menjalankan kipas 3-pin pada kecepatan penuh jika mengharapkan sinyal PWM.

Jika konektor Anda memiliki jumlah pin yang sama tetapi bentuk steker terlihat berbeda, beberapa produsen menggunakan konektor proprietary – dalam kasus yang jarang, Anda mungkin perlu mengganti pin atau menggunakan adaptor.

Bagaimana cara mengganti kipas pendingin langkah demi langkah?

Catatan: Penggantian kipas melibatkan penanganan pasta termal dan komponen yang rentan. Ikuti langkah-langkah berikut dengan saksama:

1. Persiapan:
   • Matikan laptop, lepaskan adaptor AC, dan keluarkan baterai (jika dapat dilepas).
   • Tekan tombol daya selama 5-10 detik untuk membuang daya sisa.
   • Bekerjalah di atas matras anti-statis atau permukaan yang dibumikan.
   • Siapkan pasta termal (Anda perlu mengaplikasikannya kembali).
   • Ambil foto rakitan kipas dan jalur kabel sebelum Anda mulai.
2. Lepas penutup bawah (D Cover):
   • Lepas semua sekrup yang terlihat – beberapa mungkin tersembunyi di bawah kaki karet atau label.
   • Buka penutup dengan hati-hati menggunakan spudger plastik – mulai dari salah satu sudut.
3. Temukan kipas dan lepaskan kabelnya:
   • Temukan kipas dan lokasi konektor kabelnya pada motherboard.
   • Lepaskan kabel dengan menarik konektornya secara perlahan (bukan kabelnya).
   • Jika konektor terkunci, lepaskan kaitnya dengan hati-hati sebelum menarik.
4. Lepas rakitan kipas/heatsink:
   • Lepas sekrup kipas dari chassis (biasanya 2-4 sekrup).
   • Jika kipas terpasang pada heatsink, lepas juga sekrup heatsink dari motherboard (ikuti urutan sekrup yang tercetak pada heatsink).
   • Angkat rakitan dengan hati-hati – rakitan mungkin lengket karena pasta termal; putar perlahan untuk memutus segelnya.
5. Siapkan kipas baru:
   • Jika ini hanya kipas mandiri, pindahkan heatsink yang ada ke kipas baru (jika kompatibel).
   • Lepas lapisan pelindung apa pun dari dasar kipas baru (jika ada).
   • Jika kipas baru dilengkapi heatsink, bersihkan permukaan CPU/GPU dengan alkohol isopropil dan kain bebas serat.
   • Aplikasikan pasta termal baru sebesar kacang polong di tengah die CPU/GPU.
6. Pasang kipas baru:
   • Letakkan rakitan kipas/heatsink di atas CPU/GPU – sejajarkan lubang pemasangan.
   • Kencangkan sekrup dengan pola menyilang (sudut berlawanan) untuk memastikan tekanan merata.
   • Jangan mengencangkan berlebihan – cukup kencang.
   • Jika kipas terpasang langsung ke chassis, kencangkan dengan sekrup pemasangan.
7. Hubungkan kabel:
   • Pasang kabel kipas ke header motherboard – pastikan terpasang sepenuhnya.
   • Rapikan kabel mengikuti jalur aslinya dan kencangkan dengan selotip atau klip jika perlu.
8. Uji sebelum merakit kembali:
   • Sambungkan kembali baterai sebentar, nyalakan laptop, dan masuk ke BIOS atau gunakan perangkat lunak seperti HWMonitor untuk memeriksa RPM kipas.
   • Perhatikan apakah ada suara tidak wajar – kipas harus berputar dengan halus tanpa suara menggerinda.
   • Periksa suhu CPU/GPU – seharusnya lebih rendah dari sebelumnya (atau setidaknya stabil).
   • Matikan dan lepaskan baterai kembali.
9. Rakit kembali: Pasang kembali penutup bawah dan semua sekrup.

Kesalahan umum yang harus dihindari:

• Lupa menghubungkan kabel kipas sebelum merakit kembali – Anda harus membongkar lagi.
• Menggunakan pasta termal terlalu banyak – hal ini dapat menyebabkan overheating. Gunakan jumlah sebesar kacang polong.
• Tidak mengikuti urutan sekrup yang benar – beberapa heatsink memerlukan urutan tertentu (tercetak pada heatsink) untuk menghindari pelengkungan.
• Merusak bilah kipas saat penanganan – bilah kipas rentan.

Jika Anda tidak nyaman mengaplikasikan pasta termal, kami menyarankan pemasangan oleh profesional.

Tindakan pencegahan apa yang harus saya lakukan, dan bagaimana jika kipas tidak berputar atau menimbulkan suara?

Tindakan pencegahan kritis:

• Selalu lepaskan baterai – header kipas dapat menyediakan arus yang cukup untuk merusak komponen jika terjadi korsleting.
• Tangani bilah kipas dengan hati-hati – bilahnya tipis dan mudah patah. Jangan memutar kipas secara manual dengan udara bertekanan (dapat menyebabkan putaran berlebih dan merusak bantalan).
• Gunakan pasta termal dengan benar – aplikasikan hanya pada die CPU/GPU, bukan pada motherboard. Hindari pasta mengenai bilah kipas atau konektor.
• Periksa jalur kabel – kabel kipas tidak boleh menyentuh bilah kipas atau terjepit oleh chassis.
• Pastikan pembumian yang tepat – beberapa kipas memiliki kabel ground – hubungkan jika ada.
• Jangan menghalangi ventilasi udara – pastikan saluran buang kipas tidak terhalang setelah perakitan kembali.

Pemecahan masalah setelah pemasangan:

• Kipas sama sekali tidak berputar:
  • Periksa apakah kabel kipas terpasang sepenuhnya pada header motherboard.
  • Uji header motherboard dengan kipas lain (jika tersedia) untuk memastikan header tidak rusak.
  • Verifikasi kipas menerima daya – periksa voltase dengan multimeter (jika Anda memilikinya).
  • Periksa pengaturan BIOS – beberapa laptop memiliki pengaturan kontrol kipas yang mungkin dinonaktifkan.
• Kipas berputar tetapi lambat/tidak teratur:
  • Periksa konfigurasi pin – jika Anda mengganti kipas PWM 4-pin dengan kipas 3-pin, kontrol kecepatannya akan berbeda.
  • Perbarui firmware BIOS/EC – terkadang kurva kipas perlu dikalibrasi ulang.
  • Periksa rencana daya sistem operasi – rencana "Power Saver" dapat membatasi kecepatan kipas.
• Kipas menimbulkan suara menggerinda atau bergetar:
  • Kipas mungkin tidak sejajar – periksa apakah sekrup pemasangan terlalu kencang.
  • Benda asing (misalnya, kabel, debu) mungkin menyentuh bilah – periksa dan bersihkan kotoran.
  • Bantalan mungkin rusak – jika suara berlanjut, kipas mungkin perlu diganti.
• Kipas berjalan pada kecepatan penuh terus-menerus:
  • Periksa apakah kipas 3-pin dan terhubung ke header khusus PWM – beberapa motherboard hanya mendukung kontrol PWM untuk header tertentu.
  • CPU/GPU mungkin mengalami overheating – periksa suhu dan pastikan pasta termal diaplikasikan dengan benar.
  • Setel ulang BIOS ke pengaturan default – terkadang kurva kipas menjadi rusak.
• Laptop masih mengalami overheating setelah penggantian kipas:
  • Verifikasi bahwa heatsink melakukan kontak dengan benar – berikan tekanan merata saat mengencangkan sekrup.
  • Periksa apakah pasta termal tidak terlalu tebal atau terlalu tipis – aplikasikan ulang jika perlu.
  • Pastikan ventilasi udara tidak terhalang debu – bersihkan secara menyeluruh.
  • Jika laptop merupakan model gaming, pertimbangkan untuk meningkatkan senyawa termal ke pasta berperforma lebih tinggi.

Jika masalah berlanjut: Pengontrol kipas pada motherboard mungkin bermasalah, atau kipas baru mungkin cacat – hubungi dukungan kami dengan detailnya dan kami akan membantu mendiagnosis.

Bagaimana cara memeriksa RPM kipas dan berapa kecepatan normalnya?

Cara memeriksa RPM kipas:

• Di BIOS/UEFI: Sebagian besar laptop menampilkan RPM kipas pada bagian pemantauan perangkat keras (sering di bawah "PC Health" atau "Hardware Monitor").
• Menggunakan perangkat lunak: Program seperti HWMonitor, SpeedFan, atau HWInfo64 dapat menampilkan kecepatan kipas di sistem operasi.
• Perhatikan perubahan suara: Kipas seharusnya bertambah cepat saat beban CPU/GPU meningkat dan melambat saat idle.

Rentang RPM normal (nilai tipikal):

• Idle (beban rendah): 1500 – 2500 RPM (beberapa laptop ultra-tipis tidak bersuara saat idle).
• Beban sedang: 3000 – 4500 RPM.
• Beban tinggi (gaming/pengeditan video): 5000 – 7000+ RPM.

Bagaimana jika RPM di luar rentang?

• Terlalu rendah (di bawah 1000 RPM saat berbeban): Kipas mungkin kurang daya, terhubung secara tidak benar, atau header motherboard bermasalah.
• Terlalu tinggi (terus-menerus pada RPM maksimum): Kipas mungkin 3-pin pada header PWM (berjalan pada kecepatan penuh) atau CPU/GPU mengalami overheating.
• RPM berfluktuasi (tidak stabil): Dapat menandakan koneksi longgar, kabel rusak, atau bantalan kipas mulai aus.

Penting: Pembacaan RPM bersifat perkiraan – model kipas yang berbeda memiliki rentang kecepatan yang berbeda. Yang utama adalah kipas merespons perubahan beban dan menjaga suhu sistem tetap terkendali.

Jika RPM kipas baru Anda jauh berbeda dari yang asli, periksa apakah konfigurasi pin (2/3/4-pin) sesuai dengan header motherboard.
