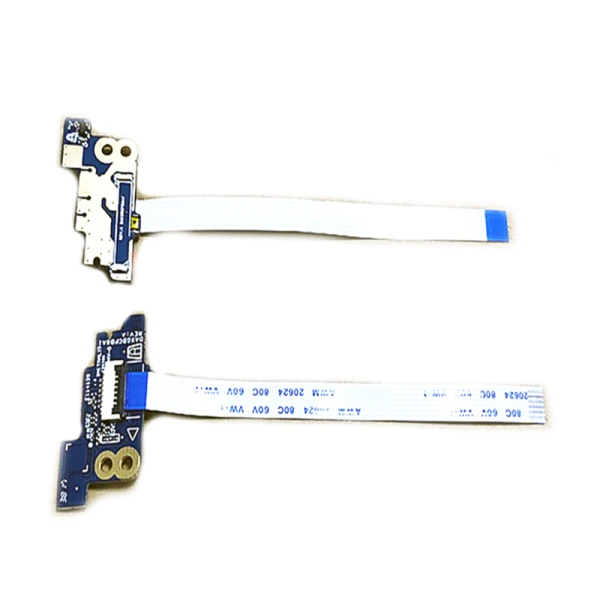

Power Switch Board for HP PROBOOK 440 455 470 G5 DAX8BCPB8A1

Gyakran ismételt kérdések és megoldások

Ez a kártya közvetlen cseredarab?

Ezt a kártyát a DAX8BCPB8A1 modellhez tervezték. A kompatibilitás megerősítéséhez ellenőrizze az eredeti kártya cikkszámát. Keresse a rá nyomtatott kártyaszámot (pl. LS-8391P) és a gombok fizikai elrendezését – ezeknek pontosan egyezniük kell.

Hogyan cserélhető ki a kapcsoló- / tápkártya lépésről lépésre?

1. Biztonság mindenekelőtt: Válassza le a fő akkumulátor kábelét az alaplapról, hogy elkerülje a rövidzárlatot vagy a beágyazott vezérlő károsodását.
2. Távolítsa el az alsó burkolatot (D-burkolat) és a szükséges árnyékolásokat, hogy hozzáférjen a kártyához.
3. Keresse meg a kártyát – általában a felső házon (C-burkolat / csuklótámasz) van rögzítve, a jobb felső sarok közelében, az oldalsó peremen vagy a DC jack közelében.
4. Válassza le a lapos kábelt (FFC vagy szalagkábel) a kártyáról úgy, hogy finoman felhajtja a ZIF reteszt, és kihúzza a kábelt.
5. Csavarozza ki a kártyát (általában 1-2 kis Phillips csavar), és emelje ki a süllyesztett fészkéből.
6. Szerelje be az új kártyát ugyanabba a fészekbe, állítsa egybe a csavarhelyeket, és rögzítse csavarokkal – ne húzza túl.
7. Csatlakoztassa újra az FFC kábelt – dugja be teljesen a ZIF csatlakozóba a helyes tájolással (az aranyérintkezők a retesz felé nézzenek), majd nyomja le a reteszt.
8. Vezesse a kábelt rendezetten az eredeti hornyok mentén, hogy összeszereléskor ne csípődjön be.
9. Tesztelje a működést – röviden csatlakoztassa az akkumulátort, nyomja meg a bekapcsológombot, hogy a laptop elindul-e, és tesztelje az oldalsó gombokat (hangerő, Novo stb.).
10. Kapcsolja ki a gépet, válassza le ismét az akkumulátort, és szerelje vissza a burkolatokat.

Ha a kártyán állapotjelző LED-ek vannak, ellenőrizze, hogy a tesztelés során a várt módon világítanak.

Hol található a kapcsoló- / tápkártya a laptopban?

• A billentyűzetmező jobb felső vagy bal felső sarka (a zsanér közelében) – ez a fő bekapcsológomb leggyakoribb helye.
• Oldalsó peremek (bal vagy jobb) – gyakran a hangerőgombokhoz vagy dedikált segédfunkciós gombokhoz (pl. Lenovo Novo gomb).
• A DC tápcsatlakozó közelében – egyes modelleknél a tápkártya egybe van építve a töltőporttal.
• Külön süllyesztett fészekbe illeszkedik, és kis csavarokkal és/vagy illesztőtüskékkel rögzítik.

Az eléréshez általában csak az alsó burkolat eltávolítása szükséges, de egyes modelleknél előbb a billentyűzetet vagy a felső keretet is le kell venni.

Hová csatlakozik a kártya kábele az alaplapon?

• SW / SW1 (bekapcsoló kapcsolóhoz)
• PWR_SW / PWRBTN
• KB_BL (ha a háttérvilágítás vezérlése integrált)
• IO_BOARD vagy SUB_BOARD

Csatlakoztatási eljárás: Hajtsa fel a ZIF reteszt az alaplapi csatlakozón, dugja be teljesen a lapos kábelt (az aranyérintkezők a megfelelő irányba nézzenek – általában a retesz felé), majd nyomja le a reteszt a rögzítéshez. Erő nem szükséges – ha nem csúszik be könnyen, ellenőrizze a tájolást.

Fontos: A kábel kényes – ne törje meg élesen és ne hajtogassa.

Milyen óvintézkedéseket kell tennem a kártya cseréjekor?

• Mindig először az akkumulátort válassza le – már egy kis maradék töltés is rövidre zárhatja a kártyát, vagy megsértheti a beágyazott vezérlő firmware-jét.
• Az FFC kábelt rendkívüli óvatossággal kezelje – kerülje a megtörést, a szakítást és a kábel húzását. Mindig a csatlakozónál fogja, ne a vezetékeknél.
• Ellenőrizze a tájolást – a ZIF csatlakozók kódoltak; a kábel fordított behelyezése nem működik, és erőltetés esetén elgörbítheti a tüskéket.
• Csavarhúzási nyomaték – ne húzza túl; a szoros rögzítés elegendő. A túlhúzás megrepesztheti a PCB-t vagy tönkreteheti a ház menetét.
• Kerülje az ESD-t – a kártya kezelése előtt földelje magát (érintsen meg egy fémfelületet) a statikus károsodás elkerüléséhez.
• Teszteljen a teljes összeszerelés előtt – csatlakoztassa az akkumulátort, nyomja meg a bekapcsológombot, és ellenőrizze az indítást. Tesztelje az oldalsó gombokat (hangerő/segéd) is a megfelelő kapcsolás ellenőrzéséhez.

Hibaelhárítás, ha a gomb nem működik:

• Illessze újra a kábelt mindkét végén – előfordulhat, hogy nem ült be teljesen.
• Ellenőrizze a csatlakozók elgörbült tüskéit.
• Ellenőrizze, hogy a kártya modellje megegyezik-e a laptop régiójával (egyeseknél eltérő gombelrendezés van).
• Állítsa vissza az EC-t (Embedded Controller) úgy, hogy 30 másodpercre leválasztja az akkumulátort és a CMOS elemet.
