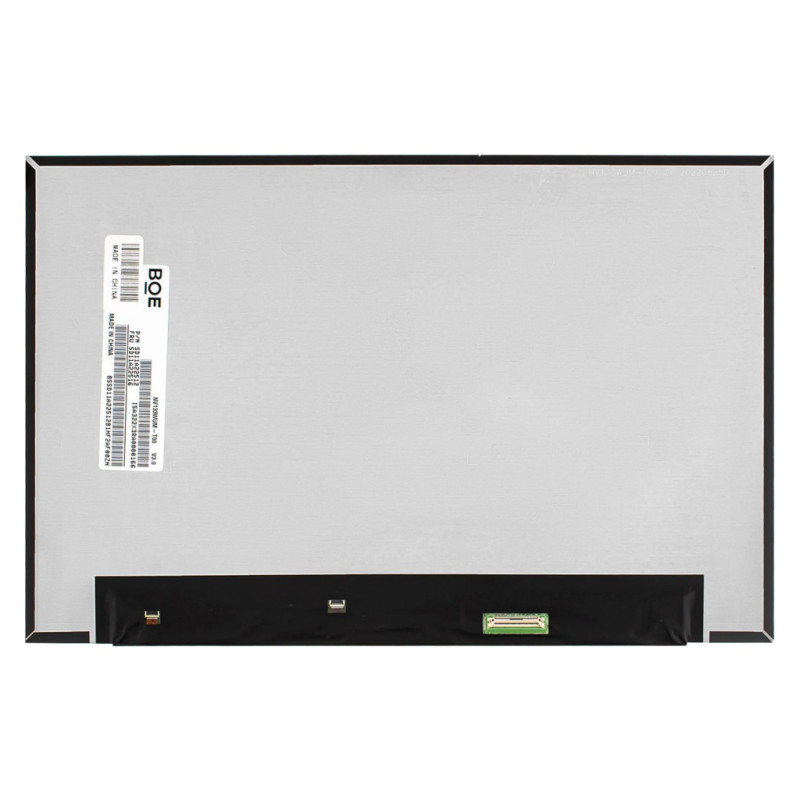

Toque NV133WUM-T00 LCD screen panel

Preguntas frecuentes y soluciones

¿Cuáles son la resolución y la frecuencia de refresco de esta pantalla?

Resolución: 1920(RGB)×1200, 16:10, WUXGA | Frecuencia de refresco: 60HZ.

Consideraciones importantes:

• El chip gráfico (GPU) de su portátil debe admitir esta resolución y frecuencia de refresco. Por ejemplo, 4K (3840x2160) requiere una GPU con DisplayPort 1.2 o superior, y el cable LCD debe tener ancho de banda suficiente (normalmente eDP de 40 patillas).
• Si su pantalla original era de 1366x768 y usted instala un panel de 1920x1080, el sistema puede funcionar, pero la BIOS/EDID debe reconocer la nueva resolución: algunos portátiles antiguos están fijados a la resolución original.
• Las frecuencias de refresco altas (p. ej., 144 Hz) requieren un cable y una salida gráfica compatibles; asegúrese de que su portátil las admita.

Si va a actualizar a una resolución superior, recomendamos consultar el manual de servicio de su portátil o foros en línea para confirmar la compatibilidad.

¿Qué interfaz utiliza esta pantalla y cuáles son los detalles del conector?

Tipos de interfaz habituales como referencia:

• eDP 30 patillas, estrecho: ancho 0,67 pulgadas (17 mm), paso 0,4 mm; habitual en portátiles ultrafinos.
• eDP 30 patillas, estándar: ancho 0,75 pulgadas (19 mm), paso 0,5 mm; habitual en modelos estándar de 14″–15,6″.
• eDP 40 patillas, estrecho: ancho 0,79 pulgadas (20 mm) o 0,83 pulgadas (21 mm), paso 0,4 mm; se usa en paneles 4K y de alta frecuencia de refresco.
• eDP 40 patillas, estándar: ancho 1,0 pulgadas (25 mm), paso 0,5 mm; se usa en portátiles gaming de mayor tamaño.
• LVDS 40 patillas: ancho 1,0 pulgadas (25 mm), paso 0,5 mm; interfaz antigua, ancho de banda limitado.

Cómo verificarlo: observe el conector de su pantalla original: busque etiquetas impresas (p. ej., «30P 0.4mm») o mida con una regla. Compárelo con las fotos de nuestro producto.

Si tiene dudas, envíenos una foto nítida del conector de su pantalla original y se la comparamos.

¿Cuál es el tamaño físico de esta pantalla?

Tamaño de pantalla: 13.3 (medido en diagonal).

Importante: incluso una diferencia de 0,1 pulgadas puede hacer que el panel no encaje en su bisel o que los orificios de montaje no queden alineados. Mida siempre el área activa de su pantalla actual (la parte visible) y sus dimensiones exteriores (incluidas las pestañas de montaje).

Además, compruebe la relación de aspecto: la mayoría de portátiles modernos usan 16:9, pero algunos usan 16:10 (ligeramente más alto). Una pantalla 16:10 en un bisel 16:9 no encajará físicamente, y viceversa.

Cómo medir: extraiga la pantalla del portátil y mida la diagonal del área activa (de esquina a esquina). Mida también el ancho y el alto de todo el panel (incluido el marco metálico). Compare estas cifras con las especificaciones de nuestro producto.

¿Es una pantalla táctil?

Compatibilidad táctil: No. Es un panel estándar (sin táctil).

Funcionará en cualquier portátil que admita una pantalla sin táctil. Si su portátil tenía originalmente una pantalla táctil, instalar este panel sin táctil supondrá perder la función táctil (aunque la pantalla seguirá funcionando). Es posible que también necesite un cable LCD sin táctil.

¿Cuál es el grado o el estado de esta pantalla?

Grado: New Grade A+.

Cómo entender los grados de los paneles LCD:

• Grado A+ (nuevo): panel totalmente nuevo, impecable, sin píxeles muertos y con brillo uniforme; la máxima calidad.
• Grado A (nuevo compatible): nuevo, pero puede presentar pequeñas variaciones estéticas (p. ej., una uniformidad de retroiluminación algo distinta); apenas perceptibles.
• Grado B (usado/reacondicionado): puede tener algunos (<5) píxeles muertos o arañazos leves que no afectan al rendimiento; adecuado para reparaciones económicas.

Enviamos todas las pantallas con el grado indicado en la ficha del producto. Todas las pantallas se someten a pruebas de funcionamiento: sin líneas, sin parpadeos y con la retroiluminación operativa.

Si necesita un grado concreto, consulte la descripción del producto o contacte con nosotros antes de pedir.

¿Tiene esta pantalla píxeles muertos o defectos?

Todas nuestras pantallas LCD se someten a pruebas estrictas antes del envío. Garantizamos que no presentan píxeles muertos, puntos brillantes ni líneas en el momento del envío.

Qué hacer si detecta defectos tras la instalación:

• Compruebe si el problema se debe a un cable flojo: reasiente el cable LCD en ambos extremos.
• Pruebe la pantalla en otro portátil compatible (si es posible) para aislar el problema.
• Si los defectos están claramente en el panel (p. ej., un grupo de píxeles muertos o un arañazo visible), contacte con nuestro soporte en un plazo de 7 días con fotos: gestionaremos un reemplazo o un reembolso.

Nuestra garantía cubre únicamente defectos de fabricación; no cubre los daños físicos causados durante la instalación.

¿Dónde está físicamente la pantalla y cómo va fijada?

La pantalla LCD se encuentra dentro de la tapa de la pantalla (tapa A + tapa B) del portátil. Va fijada de la siguiente forma:

• A la tapa A (tapa superior): la pantalla suele ir atornillada a la tapa A con 4‑8 tornillos pequeños alrededor de los bordes. Algunos modelos usan cinta adhesiva o un marco metálico en lugar de tornillos.
• Detrás de la tapa B (bisel): el bisel cubre la parte frontal de la pantalla; hay que retirarlo primero para acceder a ella.
• El cable LCD conecta la parte trasera de la pantalla (o su borde inferior) con la placa base, pasando por la bisagra.
• La pantalla también tiene un cable de retroiluminación (a veces integrado en el cable principal) que alimenta la retroiluminación LED.

Para acceder a la pantalla hay que retirar el bisel; algunos modelos requieren además desmontar todo el conjunto de la pantalla (tapa) de la base para no dañar los cables.

¿Cómo conecto el cable LCD a la pantalla y a la placa base?

La conexión tiene dos extremos:

• Extremo de la pantalla: el cable se enchufa en un conector de la parte trasera del panel LCD (o en su borde inferior). Normalmente es un conector ZIF (Zero Insertion Force). Para conectarlo:
  • Levante la pequeña lengüeta de bloqueo del conector de la pantalla.
  • Inserte el cable con los contactos dorados hacia arriba (hacia la lengüeta); el cable suele llevar una franja azul o roja que indica la patilla 1.
  • Baje la lengüeta con firmeza para bloquearlo.
• Extremo de la placa base: el cable se enchufa en un encabezado de la placa del sistema, normalmente etiquetado como LCD, LVDS, eDP o J_LCD. El procedimiento es el mismo: levante la lengüeta ZIF, inserte el cable correctamente y bloquee.

Fundamental: el cable debe insertarse hasta el fondo; si no queda totalmente asentado, obtendrá una imagen parcial o ninguna imagen. No fuerce el cable: si no entra con facilidad, compruebe la orientación.

Desconecte siempre la batería antes de conectar o desconectar el cable LCD para evitar cortocircuitos.

¿Cómo reemplazar la pantalla LCD paso a paso?

Nota: se trata de una operación delicada; proceda con precaución. Si no se ve con confianza, considere acudir a un servicio de reparación profesional.

1. Preparación: apague el portátil, desconecte el adaptador de corriente y retire la batería (si es extraíble). Trabaje sobre una superficie limpia y blanda.
2. Retire el bisel (tapa B):
   • Use una espátula de plástico o una púa de guitarra para hacer palanca con cuidado; empiece por el borde interior (junto a la pantalla) y vaya recorriendo el contorno.
   • Algunos biseles van fijados con adhesivo: aplique calor suave (secador de pelo) para reblandecer el pegamento.
   • Procure no doblar ni agrietar el bisel: suele ser fino y frágil.
3. Desconecte la pantalla antigua:
   • Localice el conector del cable LCD en la parte trasera de la pantalla (o en la inferior). Suelte la lengüeta ZIF y saque el cable con cuidado.
   • Si hay un cable de retroiluminación independiente, desconéctelo también.
   • Quite los tornillos de montaje (normalmente 4‑6) que fijan la pantalla a la tapa A.
   • Levante la pantalla con cuidado: evite flexionarla.
4. Instale la pantalla nueva:
   • Coloque la pantalla nueva en la misma posición: alinee los orificios de los tornillos.
   • Inserte y apriete los tornillos de montaje de forma uniforme; no apriete en exceso.
   • Conecte el cable LCD: insértelo por completo en el conector ZIF y bloquee la lengüeta. Asegúrese de que el cable no quede retorcido ni pinzado.
   • Si su pantalla lleva un cable de retroiluminación independiente, conéctelo también.
5. Vuelva a colocar el bisel:
   • Presione el bisel de nuevo en su sitio: empiece por una esquina y recorra el contorno, asegurándose de que todos los clips encajen.
   • Si se usó adhesivo, aplique cinta adhesiva nueva o utilice el adhesivo original (si aún pega).
6. Pruebe antes de montar del todo:
   • Reconecte la batería y encienda el portátil: compruebe que la imagen sea correcta (sin líneas, parpadeos ni píxeles muertos).
   • Pruebe el ajuste de brillo y, si es táctil, la función táctil.
7. Si todo funciona, apague, desconecte la batería y vuelva a colocar las tapas restantes.

Errores frecuentes que conviene evitar:

• Olvidar conectar el cable antes de montar la pantalla: tendrá que repetir los pasos.
• Pinzar el cable LCD en la zona de la bisagra: páselo con cuidado exactamente como el original.
• Usar tornillos demasiado largos: pueden dañar la pantalla o la tapa A.
• No retirar todo el adhesivo antiguo: puede hacer que el bisel quede desigual.

Vea nuestro vídeo de instalación o consulte el manual de servicio de su portátil para los detalles específicos de su modelo.

¿Qué precauciones debo tomar y qué hago si la pantalla no funciona tras la instalación?

Precauciones críticas:

• Desconecte siempre la batería antes de manipular cualquier pantalla o cable: la retroiluminación LCD puede llevar alta tensión (hasta 40 V) y dañar el inversor o la GPU.
• Sujete la pantalla por los bordes: evite tocar la superficie de cristal o los contactos dorados del cable.
• No doble ni flexione nunca la pantalla: el cristal puede agrietarse con facilidad.
• Use protección ESD: póngase una pulsera antiestática o toque un objeto metálico puesto a tierra antes de tocar los componentes.
• No apriete los tornillos en exceso: los marcos de las pantallas son delicados; basta con que queden firmes.
• Mantenga la pantalla limpia: cualquier polvo o huella en la cara interior se verá cuando la retroiluminación esté encendida.

Solución de problemas: ¿y si la pantalla no funciona tras la instalación?

• Sin imagen (pantalla en negro):
  • Compruebe que el cable LCD esté totalmente insertado y bloqueado tanto en el extremo de la pantalla como en el de la placa base.
  • Verifique que el portátil esté encendido (escuche el ventilador o fíjese en la luz de Bloq Mayús).
  • Pruebe con un monitor externo para confirmar que el portátil emite vídeo; si el externo funciona, el problema está en la pantalla o en el cable.
  • Inspeccione el cable por si hay daños: un cable pinzado puede romper las pistas internas.
• La retroiluminación está encendida pero no hay imagen (pantalla blanca o gris):
  • Suele indicar que las líneas de datos de vídeo no están conectadas: reasiente el cable y compruebe si hay patillas dobladas en el conector.
  • Verifique que la pantalla sea compatible con la interfaz de su portátil (p. ej., eDP frente a LVDS).
• Imagen parpadeante o intermitente:
  • Revise el paso del cable: puede estar pinzado en la zona de la bisagra.
  • Asegúrese de que el cable no quede tirante: debe haber una ligera holgura.
• Líneas, artefactos o colores distorsionados:
  • Reasiente el cable: a veces una conexión deficiente genera ruido en la señal.
  • Si las líneas persisten, la pantalla puede estar defectuosa: contacte con el soporte.
• El táctil no funciona (en pantallas táctiles):
  • Confirme que el cable del digitalizador (si es independiente) esté conectado.
  • Instale el controlador táctil correcto: algunos portátiles necesitan un controlador específico para el panel nuevo.
  • Compruebe los ajustes de la BIOS: algunos portátiles tienen una opción para activar o desactivar el táctil.
• El ajuste de brillo no funciona:
  • Asegúrese de que el cable de retroiluminación (si es independiente) esté conectado.
  • Compruebe si las teclas de brillo del portátil funcionan; si no, pruebe a reinstalar el controlador gráfico.
• La pantalla está demasiado oscura o la retroiluminación es desigual:
  • Puede ser un problema de retroiluminación: asegúrese de que el conector quede totalmente asentado.
  • Si la pantalla es de otro modelo, los niveles de brillo pueden interpretarse de forma distinta: ajústelos en el sistema operativo.

Si ha probado todo lo anterior y el problema persiste: contacte con nuestro soporte con fotos del problema de la pantalla y el modelo de su portátil; le ayudaremos a diagnosticarlo y gestionaremos un reemplazo si es necesario.
