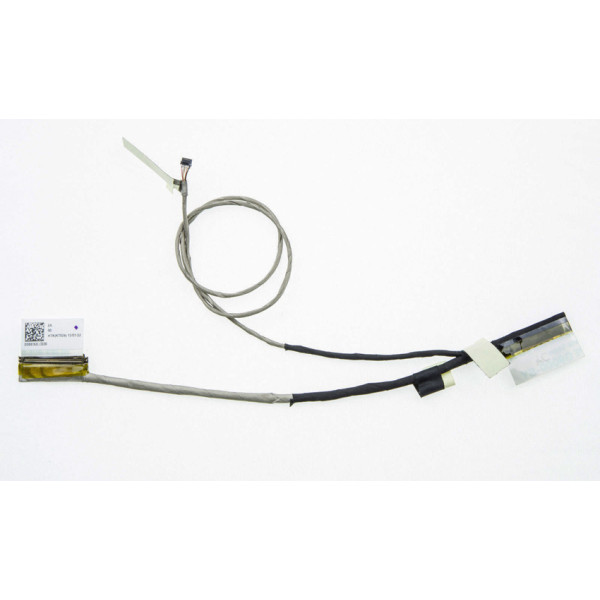

LCD video signal cable for ASUS X201E X201L X201S X202E Q200E S200E LED DD0EX2LC030 40pin

Συχνές ερωτήσεις & λύσεις

Είναι αυτό το καλώδιο LCD για οθόνη αφής ή για τυπική οθόνη (χωρίς αφή);

Αυτό το καλώδιο είναι σχεδιασμένο για οθόνη standard. Τα καλώδια για οθόνη αφής και τα καλώδια χωρίς αφή δεν είναι εναλλάξιμα – και εξηγούμε γιατί:

• Τα καλώδια οθόνης αφής διαθέτουν πρόσθετες ακίδες/γραμμές για τη μετάδοση δεδομένων του ψηφιοποιητή (αισθητήρα αφής), συνήθως μέσω ξεχωριστής διεπαφής I²C ή USB.
• Τα καλώδια χωρίς αφή (τυπικά) μεταφέρουν μόνο σήματα βίντεο (eDP ή LVDS) και τροφοδοσία οπίσθιου φωτισμού – δεν διαθέτουν τις πρόσθετες ακίδες για δεδομένα αφής.
• Η σύνδεση καλωδίου χωρίς αφή σε οθόνη αφής θα έχει ως αποτέλεσμα να μην λειτουργεί η αφή. Αντίστροφα, η χρήση καλωδίου οθόνης αφής σε τυπική οθόνη μπορεί να προκαλέσει προβλήματα απεικόνισης ή παρεμβολές.

Πώς να επαληθεύσετε τον τύπο της οθόνης σας: Ελέγξτε τις προδιαγραφές του φορητού σας υπολογιστή διαδικτυακά, εξετάστε το βύσμα του αρχικού καλωδίου – αν έχει περισσότερες από 30 ακίδες (για eDP) ή επιπλέον ξεχωριστά σύρματα, πιθανότατα είναι καλώδιο αφής. Ελέγξτε επίσης τη Διαχείριση Συσκευών στην ενότητα «Συσκευές διεπαφής ανθρώπου» – αν αναφέρεται οθόνη αφής, η οθόνη σας υποστηρίζει αφή.

Αν δεν είστε σίγουροι, επικοινωνήστε με την υποστήριξή μας με το πλήρες μοντέλο του φορητού σας υπολογιστή και τον κωδικό ανταλλακτικού που είναι τυπωμένος στο αρχικό σας καλώδιο.

Ποιος είναι ο αριθμός ακίδων και το βήμα ακίδων αυτού του καλωδίου LCD;

Αριθμός ακίδων: 40 pins | Βήμα ακίδων: N/A.

Αυτές οι προδιαγραφές είναι κρίσιμες για τη συμβατότητα:

• Αριθμός ακίδων: Ο αριθμός των ακίδων πρέπει να αντιστοιχεί ακριβώς στα βύσματα της μητρικής πλακέτας και του πάνελ LCD. Συνήθεις αριθμοί για καλώδια eDP είναι 30, 40 ή 50 ακίδες. Ακόμη και μία ακίδα που λείπει ή περισσεύει μπορεί να εμποδίσει τη λειτουργία της οθόνης.
• Βήμα ακίδων: Η απόσταση μεταξύ γειτονικών ακίδων – συνήθως 0,4 mm, 0,5 mm ή 1,0 mm. Η χρήση καλωδίου με λάθος βήμα (π.χ. 0,4 mm αντί 0,5 mm) θα προκαλέσει κακή επαφή, λυγισμένες ακίδες ή ακόμη και ζημιά στην υποδοχή της μητρικής πλακέτας. Δεν είναι δυνατό να εξαναγκάσετε βύσμα διαφορετικού βήματος – απλώς δεν ταιριάζει.
• Μήκος καλωδίου: Πρέπει να επαρκεί για δρομολόγηση από τη μητρική πλακέτα (συνήθως κοντά στην περιοχή του μεντεσέ), μέσα από τον μεντεσέ και μέχρι το πάνελ LCD χωρίς τάση. Πολύ κοντό και δεν μπορείτε να το συνδέσετε; πολύ μακρύ και ίσως χρειαστεί να το διπλώσετε, κάτι που μπορεί να προκαλέσει ζημιά στις διαδρομές.

Πώς να ελέγξετε το αρχικό σας καλώδιο: Αναζητήστε τυπωμένες ενδείξεις στο καλώδιο (π.χ. «30P 0,5mm») ή μετρήστε με παχύμετρο αν διαθέτετε. Μπορείτε επίσης να μετρήσετε προσεκτικά τις ακίδες στο βύσμα.

Υποστηρίζει αυτό το καλώδιο LCD την ανάλυση της οθόνης σας (π.χ. 1080p, 4K ή υψηλό ρυθμό ανανέωσης);

Το εύρος ζώνης του καλωδίου καθορίζεται από την κατασκευή του – τον αριθμό των λωρίδων (για eDP) και την ποιότητα θωράκισης. Ακολουθεί ένας γενικός οδηγός:

• Τυπικά καλώδια (eDP 30 ακίδων): Συνήθως υποστηρίζουν έως 1080p (Full HD) στα 60Hz. Ορισμένα μπορεί να υποστηρίζουν 144Hz ή 4K αν είναι κατασκευασμένα με υλικά υψηλότερης ποιότητας.
• Καλώδια υψηλού εύρους ζώνης (eDP 40 ή 50 ακίδων): Απαιτούνται για οθόνες 4K (UHD) ή υψηλούς ρυθμούς ανανέωσης (120Hz, 144Hz, 240Hz). Διαθέτουν περισσότερες λωρίδες δεδομένων.
• Καλώδια LVDS (παλαιότεροι φορητοί υπολογιστές): Υποστηρίζουν χαμηλότερες αναλύσεις – συνήθως έως 1600x900 ή 1920x1080 στα 60Hz.

Σημαντικό: Το καλώδιο πρέπει να αντιστοιχεί στον κωδικό ανταλλακτικού του αρχικού σας καλωδίου ή να αναφέρεται ως συμβατή εναλλακτική λύση. Η χρήση μη συμβατού καλωδίου μπορεί να έχει ως αποτέλεσμα:

• Καμία εικόνα (μαύρη οθόνη)
• Τρεμόπαιγμα ή τεχνουργήματα
• Περιορισμένη ανάλυση (π.χ. καλώδιο 1080p σε οθόνη 4K θα εμφανίζει μόνο 1080p)
• Διακοπτόμενη απώλεια σήματος

Ανατρέχετε πάντα στις προδιαγραφές του καλωδίου και συγκρίνετε με το εγχειρίδιο σέρβις του φορητού σας υπολογιστή.

Πώς αντικαθίσταται βήμα προς βήμα το καλώδιο LCD;

1. Ασφάλεια πρώτα: Αποσυνδέστε την μπαταρία και τον προσαρμογέα AC για να αποφύγετε ηλεκτρικά βραχυκυκλώματα.
2. Αφαιρέστε το κάτω κάλυμμα (D-cover) για πρόσβαση στη μητρική πλακέτα – το καλώδιο LCD συνήθως συνδέεται σε υποδοχή κοντά στην περιοχή του μεντεσέ.
3. Αφαιρέστε τη στεφάνη της οθόνης (B-cover) – ξεκολλήστε την προσεκτικά ξεκινώντας από το εσωτερικό άκρο, χρησιμοποιώντας πλαστικό εργαλείο για να αποφύγετε ζημιά. Η στεφάνη συχνά συγκρατείται με κλιπ ή/και κόλλα.
4. Αποσυνδέστε το παλιό καλώδιο από το πάνελ LCD – εντοπίστε το βύσμα στο πίσω μέρος της οθόνης (ή στο κάτω άκρο). Ανασηκώστε το ασφαλιστικό πτερύγιο ZIF (αν υπάρχει) και σύρετε απαλά το καλώδιο προς τα έξω.
5. Αποσυνδέστε το παλιό καλώδιο από τη μητρική πλακέτα – βρείτε την υποδοχή, συνήθως με σήμανση LCD, LVDS, eDP ή J_LCD. Ξεκλειδώστε το πτερύγιο ZIF ή τραβήξτε απαλά το βύσμα.
6. Αφαιρέστε το παλιό καλώδιο – διέρχεται από τον μεντεσέ, συχνά κολλημένο με ταινία ή συγκρατούμενο με κλιπ στο σασί. Ελευθερώστε το προσεκτικά χωρίς να το σκίσετε.
7. Δρομολογήστε το νέο καλώδιο ακριβώς κατά μήκος της αρχικής διαδρομής – μέσα από τον μεντεσέ και κατά μήκος των αυλακώσεων του σασί. Στερεώστε το με την αρχική ταινία ή τα κλιπ. Μην μαγκώσετε το καλώδιο στην περιοχή του μεντεσέ – είναι συχνό σημείο αστοχίας.
8. Συνδέστε το καλώδιο στη μητρική πλακέτα – εισαγάγετε το βύσμα πλήρως (χρυσές επαφές προς το ασφαλιστικό πτερύγιο για ZIF) και ασφαλίστε το πτερύγιο.
9. Συνδέστε το καλώδιο στο πάνελ LCD – εισαγάγετέ το στο βύσμα του πάνελ και ασφαλίστε το πτερύγιο ZIF.
10. Ελέγξτε πριν από την πλήρη επανασυναρμολόγηση – επανασυνδέστε την μπαταρία, ενεργοποιήστε τον φορητό υπολογιστή και ελέγξτε αν η οθόνη λειτουργεί σωστά (χωρίς τρεμόπαιγμα, γραμμές ή τεχνουργήματα).
11. Απενεργοποιήστε, αποσυνδέστε ξανά την μπαταρία, επανατοποθετήστε τη στεφάνη (πιέστε περιμετρικά για να ασφαλίσουν τα κλιπ) και το κάτω κάλυμμα.

Προειδοποίηση: Το καλώδιο LCD είναι εξαιρετικά εύθραυστο – αποφύγετε απότομες κάμψεις (ειδικά σε γωνίες 90°) και μην τραβάτε ποτέ το ίδιο το καλώδιο; πιάνετε πάντα το βύσμα.

Πού βρίσκεται φυσικά το καλώδιο LCD μέσα στον φορητό υπολογιστή και πώς δρομολογείται;

Το καλώδιο LCD συνδέει τη μητρική πλακέτα με το πάνελ LCD μέσα στο συγκρότημα της οθόνης. Η διαδρομή του περιλαμβάνει:

• Άκρο μητρικής πλακέτας: Συνήθως βρίσκεται κοντά στην περιοχή του μεντεσέ πάνω στη μητρική πλακέτα, συχνά στο άκρο της PCB για εύκολη δρομολόγηση. Αναζητήστε υποδοχή με σήμανση LCD, LVDS ή eDP.
• Μέσα από τον μεντεσέ: Το καλώδιο περνά από τον αριστερό ή τον δεξιό μεντεσέ (ή και από τους δύο, σε ορισμένα μοντέλα) για να μεταβεί από το βασικό σασί στο κάλυμμα. Αυτό είναι το πιο ευάλωτο τμήμα – το καλώδιο κάμπτεται κάθε φορά που ανοίγετε και κλείνετε τον φορητό υπολογιστή.
• Πάνω στο κάλυμμα της οθόνης: Μέσα στο κάλυμμα, το καλώδιο διατρέχει το άκρο (αριστερή ή δεξιά πλευρά) ή το πίσω μέρος του πάνελ, στερεωμένο με ταινία, μέχρι το βύσμα LCD στο κάτω μέρος ή στο πίσω μέρος του πάνελ.

Απαιτήσεις πρόσβασης:

• Για πρόσβαση στο άκρο της μητρικής πλακέτας: Αφαιρέστε μόνο το κάτω κάλυμμα (D-cover).
• Για πρόσβαση στο άκρο του πάνελ LCD: Αφαιρέστε τη στεφάνη της οθόνης (B-cover). Ορισμένα μοντέλα απαιτούν πρώτα την αφαίρεση ολόκληρου του συγκροτήματος της οθόνης (καλύμματος) από το σασί.

Το καλώδιο είναι συχνά ένα από τα πρώτα εξαρτήματα που αστοχούν στους φορητούς υπολογιστές λόγω της επαναλαμβανόμενης κάμψης στον μεντεσέ – ελέγχετε πάντα το παλιό καλώδιο για ορατή φθορά στην περιοχή του μεντεσέ.

Πώς εντοπίζεται η υποδοχή της μητρικής πλακέτας για το καλώδιο LCD και πώς συνδέεται σωστά;

Η υποδοχή της μητρικής πλακέτας για το καλώδιο LCD συνήθως φέρει σαφή σήμανση. Συνήθεις ενδείξεις μεταξοτυπίας περιλαμβάνουν:

• LCD / LCD1 / J_LCD
• LVDS / J_LVDS (για παλαιότερα καλώδια LVDS)
• eDP / eDP1 (για σύγχρονα καλώδια Embedded DisplayPort)
• DISP / J_DISP

Βήματα σύνδεσης:

• Αν το βύσμα της μητρικής πλακέτας είναι τύπου ZIF (Zero Insertion Force) (το πιο συνηθισμένο), ανασηκώστε το μικρό ασφαλιστικό πτερύγιο, εισαγάγετε το καλώδιο με τις εκτεθειμένες χάλκινες επαφές προς το πτερύγιο και πιέστε το πτερύγιο προς τα κάτω για ασφάλιση.
• Αν είναι τυπικού τύπου βύσμα (λιγότερο συνηθισμένο για καλώδια LCD), ευθυγραμμίστε την εγκοπή (κλειδί) και πιέστε απαλά μέχρι να καθίσει πλήρως.
• Ορισμένα καλώδια διαθέτουν ενισχυμένη γλωττίδα έλξης – χρησιμοποιήστε την για να χειριστείτε το καλώδιο, όχι το ίδιο το σώμα του.
• Συνήθως υπάρχει μπλε ή κόκκινη λωρίδα στο ένα άκρο του καλωδίου – πρέπει να ευθυγραμμίζεται με την ένδειξη «ακίδα 1» (μικρό τρίγωνο ή κουκκίδα) στην υποδοχή της μητρικής πλακέτας.

Μην ασκείτε βία στο βύσμα – αν δεν μπαίνει εύκολα, ελέγξτε τον προσανατολισμό και βεβαιωθείτε ότι δεν έχουν λυγίσει ακίδες.

Τι προφυλάξεις πρέπει να λάβετε και τι γίνεται αν μετά την αντικατάσταση δεν υπάρχει εικόνα, υπάρχει τρεμόπαιγμα ή γραμμές;

Κρίσιμες προφυλάξεις:

• Αποσυνδέετε πάντα την μπαταρία πριν χειριστείτε το καλώδιο LCD – ακόμη και μικρό βραχυκύκλωμα μπορεί να προκαλέσει ζημιά στο τσιπ γραφικών ή στο κύκλωμα οπίσθιου φωτισμού.
• Χειρίζεστε το καλώδιο με ιδιαίτερη προσοχή – είναι το πιο εύθραυστο καλώδιο του φορητού υπολογιστή. Αποφύγετε απότομες κάμψεις, τσακίσματα και διπλώματα. Η περιοχή του μεντεσέ είναι ιδιαίτερα ευάλωτη – δρομολογήστε το ακριβώς όπως το αρχικό.
• Μην υπερσφίγγετε τις βίδες της στεφάνης – αυτό μπορεί να μαγκώσει το καλώδιο αν δεν έχει καθίσει σωστά στην υποδοχή του.
• Λαμβάνετε αντιστατικά μέτρα – γειωθείτε πριν αγγίξετε βύσματα για να αποτρέψετε ζημιά από ESD στο πάνελ ή στη μητρική πλακέτα.
• Βεβαιωθείτε ότι το καλώδιο έχει καθίσει πλήρως και στα δύο άκρα – ένα μερικώς εισαγμένο καλώδιο μπορεί να προκαλέσει διακοπτόμενα προβλήματα απεικόνισης.

Αντιμετώπιση προβλημάτων αν η οθόνη δεν λειτουργεί μετά την εγκατάσταση:

• Καμία εικόνα / μαύρη οθόνη: Ελέγξτε ξανά και τις δύο συνδέσεις – επανατοποθετήστε το καλώδιο στη μητρική πλακέτα και στο πάνελ LCD. Βεβαιωθείτε ότι τα πτερύγια ZIF είναι ασφαλισμένα.
• Τρεμόπαιγμα ή διακοπτόμενη απεικόνιση: Ελέγξτε τη δρομολόγηση του καλωδίου – μπορεί να μαγκώνεται στον μεντεσέ ή να αγγίζει πηγή θερμότητας. Δοκιμάστε να το δρομολογήσετε ξανά με περισσότερη προσοχή.
• Γραμμές, τεχνουργήματα ή παραμορφωμένα χρώματα: Αυτό συχνά υποδεικνύει κακή σύνδεση ή κατεστραμμένο καλώδιο. Εξετάστε τις ακίδες του βύσματος για λυγισμένες ή σπασμένες επαφές. Επαληθεύστε επίσης ότι το καλώδιο έχει σωστό προσανατολισμό (ευθυγράμμιση ακίδας 1).
• Μερική απεικόνιση (ορισμένες περιοχές κενές): Το καλώδιο μπορεί να έχει ζημιά – δοκιμάστε να το επανατοποθετήσετε. Αν το πρόβλημα επιμένει, το ίδιο το καλώδιο μπορεί να είναι ελαττωματικό.
• Ο οπίσθιος φωτισμός λειτουργεί αλλά δεν υπάρχει εικόνα: Οι γραμμές δεδομένων μπορεί να είναι ελαττωματικές – ελέγξτε την υποδοχή της μητρικής πλακέτας για λυγισμένες ακίδες.
• Η οθόνη αφής δεν αποκρίνεται (για μοντέλα με αφή): Βεβαιωθείτε ότι το καλώδιο είναι έκδοση συμβατή με αφή – διαθέτει πρόσθετες ακίδες για τον ψηφιοποιητή.

Γρήγορη συμβουλή διάγνωσης: Αν έχετε πρόσβαση σε εξωτερική οθόνη, συνδέστε την στον φορητό υπολογιστή. Αν η εξωτερική οθόνη λειτουργεί σωστά, το πρόβλημα είναι πιθανότατα το καλώδιο LCD ή το ίδιο το πάνελ. Αν και η εξωτερική οθόνη παρουσιάζει προβλήματα, το τσιπ γραφικών ή η μητρική πλακέτα μπορεί να είναι το αίτιο.

Αν το πρόβλημα επιμένει, επικοινωνήστε με την υποστήριξή μας με το μοντέλο του φορητού σας υπολογιστή και τον ακριβή κωδικό ανταλλακτικού του αρχικού σας καλωδίου.
