Asus X555 Y583C F555 W519L A555L X555L R557L X553 X553M R556L F554L F554 R565L DX992L FL5600 US-Tastatur OEM

Q: Welches Layout hat diese Tastatur?

Das Layout dieser Tastatur ist US . Gängige Layout-Typen: US (USA): Standard-QWERTY, breite waagerechte Eingabetaste, lange linke Umschalttaste, Backslash-Taste oberhalb der Eingabetaste. UK (Vereinigtes Königreich): QWERTY, hohe senkrechte Eingabetaste, kürzere linke Umschalttaste, Backslash-Taste neben der linken Umschalttaste. DE (Deutsch): QWERTZ-Layout mit Umlauttasten (ä, ö, ü). FR (Französisch/AZERTY): AZERTY-Layout mit speziellen französischen Zeichen. JP (Japanisch): QWERTY mit zusätzlichen Tasten für die japanische Eingabe (einschließlich Kana-Umschaltung). ES (Spanisch): QWERTY mit ñ-Taste und speziellen Akzenttasten. Wichtig: Layouts sind nicht austauschbar – die Tastenpositionen, die Form der Eingabetaste und die Größen der Modifikatortasten unterscheiden sich. Der Einbau einer US-Tastatur in einen UK-Laptop führt dazu, dass einige Tasten nicht zu den Tastenkappen passen, und das Betriebssystem ordnet die Tasten unter Umständen falsch zu (Sie können das Tastaturlayout jedoch in der Software ändern). So prüfen Sie es: Sehen Sie sich Ihre Originaltastatur an – achten Sie auf die Form der Eingabetaste (breit waagerecht gegenüber hoch senkrecht) und die Position der Backslash-Taste. Wenn Sie unsicher sind, senden Sie uns ein Foto Ihrer Originaltastatur und wir bestätigen das Layout.

Q: Welchen Anschlusstyp verwendet diese Tastatur und wie schließe ich sie richtig an?

Diese Tastatur nutzt eine N/A -Schnittstelle (gängige Typen sind ZIF, FPC oder Flachbandkabel mit 0,5 mm oder 0,4 mm Rastermaß). Entscheidend – Ausrichtung des Steckers: Achten Sie beim Anschließen des Flachbandkabels an das Mainboard darauf, dass die Metallkontakte in die richtige Richtung zeigen (je nach ZIF-Verriegelung meist nach unten oder nach oben ). Sehen Sie sich das Originalkabel vor dem Ausbau an und notieren Sie die Ausrichtung – oder machen Sie ein Foto als Referenz. Ein umgedrehtes Kabel (verkehrt herum eingesetzt) kann den Anschluss beschädigen oder dazu führen, dass die Tastatur nicht funktioniert – in manchen Fällen kann das Mainboard kurzgeschlossen werden. Schieben Sie das Kabel immer vollständig bis zum Anschlag in die Buchse und sichern Sie anschließend die Verriegelungslasche (herunterklappen), bevor Sie das Gerät einschalten. Das Kabel sollte gerade liegen – nicht verdreht oder in Steckernähe geknickt. Wenn das Kabel einen Verstärkungsstreifen hat (ein dickeres Kunststoffstück am Ende), achten Sie auf dessen korrekte Position – er gibt meist Einschubtiefe und Ausrichtung vor. Wenn Sie sich bei der Ausrichtung unsicher sind, helfen unser Einbauvideo und die Fotos weiter – oder kontaktieren Sie unseren Support.

Q: Ist diese Tastatur mit meinem Laptop kompatibel?

Diese Tastatur ist für Modelle passend zu X555 konzipiert. Prüfen Sie zur Sicherheit Folgendes: Modellnummer des Laptops: Die vollständige Modellnummer Ihres Laptops (z. B. "Dell Latitude 3540", "HP EliteBook 840 G5", "Lenovo ThinkPad T480") muss mit unserem Angebot übereinstimmen. Layout: Stellen Sie sicher, dass der Layout-Typ (US, UK, DE, JP usw.) mit Ihrer Originaltastatur übereinstimmt. Anschlusstyp: Der Kabelstecker (Rastermaß und Pinanzahl) muss zum Mainboard-Anschluss passen. Rahmentyp: Achten Sie darauf, dass die Tastatur den von Ihrem Laptop benötigten Rahmentyp hat (Metallrahmen gegenüber rahmenlos). Hintergrundbeleuchtung: Wenn Sie eine Beleuchtung benötigen, muss die Tastatur beleuchtet sein und das Mainboard den entsprechenden Anschluss haben. Wichtiger Hinweis zu Modellvarianten: Manche Laptop-Modelle haben je nach Region und Konfiguration unterschiedliche Tastaturvarianten (z. B. manche mit, manche ohne Beleuchtung; manche mit Fingerabdrucksensor, manche ohne). Prüfen Sie vor der Bestellung immer die Merkmale Ihrer Originaltastatur. Wenn Sie unsicher sind, kontaktieren Sie unseren Support mit der genauen Modellnummer Ihres Laptops und einem Foto Ihrer Originaltastatur – wir bestätigen Ihnen die Kompatibilität.

Q: Wo befindet sich die Tastatur und wie ist sie befestigt?

Die Tastatur befindet sich auf der oberen Gehäuseschale (C-Cover / Handauflage) des Laptops – sie ist die Haupteingabefläche, auf der Sie tippen. Wie die Tastatur befestigt ist (zwei gängige Methoden): Methode 1 – von oben (Tastaturseite): Die Tastatur wird von der Oberseite des C-Covers eingesetzt. Sie wird von Clips und/oder Schrauben gehalten, die von der Unterseite der Handauflage zugänglich sind. Zum Ausbau muss die Tastatur von der Oberseite her angehoben werden – oft mit einem Spudger, um die Clips zu lösen. Dies ist die bei modernen Laptops häufigste Methode. Methode 2 – von unten (D-Cover-Seite): Die Tastatur ist von der Unterseite des Mainboards mit Schrauben gesichert (Sie müssen die Bodenwanne entfernen, um sie zu erreichen). Nach dem Entfernen der Schrauben lässt sich die Tastatur nach oben herausnehmen. Diese Methode ist bei älteren oder Business-Laptops verbreitet (z. B. älteren ThinkPads). Die Tastatur wird über ein Flachbandkabel mit dem Mainboard verbunden, das durch einen Schlitz im C-Cover geführt und in einen ZIF-Anschluss auf dem Mainboard gesteckt wird (meist mit KEYBOARD , KBD oder J_KB beschriftet). Zugang: Zum Austausch der Tastatur müssen Sie je nach Modell die Bodenwanne (D-Cover) oder die Blende um die Tastatur entfernen. Manche Laptops erfordern den Ausbau der gesamten Handauflage (C-Cover). Beachten Sie immer das Service-Handbuch Ihres Laptops für die genaue Vorgehensweise – mit Gewalt können die Clips oder das C-Cover beschädigt werden.

ID: PCS-12650 Type: keyboard only Model/PN: X555 Layout: US Backlit: NO Condition: NEW

Availability: In Stock

‌EUR € 3,15

Menge

Bulk Quote

Shipping Estimate ship from China Click to detect

DDP - Delivered Duty Paid (Remote not included) / DDU - Delivered Duty Unpaid

Calculate Shipping

Guaranteed to fit your Tastatur / Keyboard X555
Free step-by-step repair guide File
Tracked shipping & easy returns

Complete specifications for reference:
Asus A501 A501LB A501LB-DM134T A501LX A501UB A501UQ A501UW A501UX A501UX-DM170T A501UX-DM191T A501UX-DM194T Asus A551 A551MA Asus A553 A553MA A553SA Asus A555 A555BP A555DA A555DG A555LA A555LAB A555LB A555LD A555LD-XX664H A555LF A555LI A555LJ A555LN A555LNB A555LP A555LPB A555QA A555QG A555SJ A555UA A555UB A555UF A555UJ A555UQ A555YA Asus D550 D550MA D550MAV Asus D553 D553MA D553SA Asus DX992 DX992DA DX992LB DX992LD DX992LI DX992LJ DX992LN DX992LNB DX992LP DX992LPB DX992SJ DX992UA DX992UB DX992UF DX992UJ DX992YI Asus F51 F51LN F51LNB Asus F530 F530LB F530LD F530LJ F530LN F530LNB F530UA F530UF F530UN Asus F551 F551MA F551MAV F551MAV-BSX651BR F551MAV-SX651B F551MAV-SX996H Asus F553 F553MA F553MA-SX361 F553MA-SX361BLK F553MA-SX624 F553MA-XX421T F553MA-XX592T F553SA Asus F554 F554DA F554DG F554LA F554LAB F554LA-XX1273H F554LA-XX2857D F554LA-XX500H F554LA-XX526H F554LA-XX927T F554LB F554LD F554LD-XX618H F554LD-XX734H F554LD-XX908H F554LF F554LI F554LJ F554LJ-XX224H F554LJ-XX468T F554LJ-XX468T-BE F554LJ-XX844T F554LJ-XX928T F554LN F554LNB F554LP F554LPB F554SJ F554UA F554UB F554UF F554UJ F554UQ F554XY F554YA Asus F555 F555BA F555BA-A9AR5PB1 F555BA-A9BR5PB1 F555BA-DM144T F555BA-DM144T-BE F555BA-XO059T F555BA-XX238T F555BP F555BP-DM245T F555BP-DM245T 90NB0D32-M03390 F555BP-XO004T F555BP-XO067T F555DA F555DG F555DG-XO075T F555LA F555LAB F555LA-XX270D F555LB F555LD F555LDB F555LD-XX114H F555LD-XX243H F555LD-XX320H F555LF F555LF-DM186T F555LF-XO029H F555LF-XO056H F555LI F555LI-XX022H F555LI-XX023H F555LI-XX025H F555LI-XX027H F555LJ F555LJ-XO294T F555LJ-XO717H F555LJ-XO922T F555LJ-XX060H F555LJ-XX111T F555LJ-XX489H F555LN F555LNB F555LN-XO010D F555LN-XO128D F555LN-XO355H F555LN-XX499H F555LP F555LPB F555LP-XO047H F555LP-XO062D F555LP-XO089H F555LP-XX025H F555LP-XX026H F555LP-XX029H F555LP-XX087H F555QA F555QA-DM088T F555QA-DM320T F555QA-XO186T F555QA-XO360T F555QA-XO361T F555QA-XO361T 90NB0D52-M04680 F555QG F555QG-DM188T F555QG-DM200T F555QG-DM473T F555QG-DM473T 90NB0D42-M06530 F555QG-DM473T-BE F555QG-DM473T-BE 90NB0D42-M06530 F555QG-DM488T F555QG-DM488T-BE F555QG-XX033T F555QG-XX068T F555QG-XX161T F555SJ F555SJ-XX029T F555UA F555UA-EH71 F555UA-XO193T F555UA-XX065T F555UB F555UB-XO111T F555UB-XO129T F555UF F555UF-DM031T F555UF-XO035D F555UJ F555UJ-XO044T F555UJ-XO106T F555UJ-XO107T F555UJ-XX009T F555UQ F555YA F555YA-XO015T F555YA-XX038T F555YI F555YI-XO081T F555YI-XO084T F555YI-XX058T F555YI-XX134T Asus FL5600 FL5600LP FL5600LPB Asus FX51 FX51LB FX51LX Asus J550 J550LA J550LAB J550LD J550LJ Asus K501 K501LB K501LB-DM085H K501LX K501LX-DM200T K501LX-EB71 K501LX-NB52 K501UB K501UB-DM006T K501UB-DM021T K501UB-DM075T K501UB-DM097T K501UQ K501UQ-DM011T K501UQ-DM021T K501UQ-DM021T-BE K501UQ-DM068D K501UW K501UW-AB78 K501UW-DM013T K501UW-DM050T K501UW-IB74 K501UX K501UX-DM023T K501UX-DM085T K501UX-DM086T K501UX-WH74 Asus K553 K553MA K553SA Asus K555 K555BA K555BP K555DA K555DG K555DG-XO052T K555LA K555LAB K555LA-MH51 K555LA-Q32B K555LA-Q32B-CB K555LA-QB32 K555LA-QB32-CB K555LA-XX1104H K555LB K555LB-DM451T K555LB-DM576 K555LB-FI551T K555LB-XO474T K555LD K555LD-DM905H K555LD-XO729H K555LD-XX1015H K555LD-XX362D K555LD-XX391D K555LD-XX645D K555LF K555LF-XO017D K555LF-XX146D K555LF-XX421D K555LI K555LI-XO063D K555LI-XO063D 90NB0982-M01310 K555LJ K555LJ-XO1234D K555LJ-XO1234D 90NB08I2-M19880 K555LJ-XX131D K555LJ-XX131D 90NB08IA-M01640 K555LJ-XX135D K555LJ-XX135D 90NB08IA-M01700 K555LJ-XX974T K555LN K555LNB K555LN-DM091D K555LN-XO132H K555LN-XO133H K555LN-XO134H K555LN-XO177H K555LP K555LPB K555QA K555QG K555QG-A0AR5PB1 K555QG-A0AR5PB11 K555QG-A12 K555SJ K555UA K555UA-Q72X K555UA-Q72X-CB K555UB K555UB-Q72X K555UB-Q72X-CB K555UB-XO066T K555UB-XX176T K555UB-XX177T K555UF K555UJ K555UQ K555UQ-DM028DC K555UQ-DM028T K555UQ-DM045T K555YA K555YI Asus Pro P2520 P2520LA P2520LA-XO0106E P2520LA-XO0165G P2520LA-XO0167t P2520LA-XO0283R P2520LA-XO0284R P2520LA-XO0285R p2520LA-XO0290g P2520LA-XO0298E P2520LA-XO0314D P2520LA-XO0314g P2520LA-XO0385E P2520LA-XO0443R P2520LA-XO0526D P2520LA-XO0561d P2520LA-XO1001T P2520LJ P2520LJ-DM0114R P2520LJ-XO0039G P2520LJ-XO0171E P2520SA P2520SA-XO0044D P2520SA-YS02 P2520SJ P2520SJ-XO0015P P2520SJ-XO0042R Asus Pro P2525 Asus Pro P2530 P2530MA P2530UA P2530UA-XO0081R P2530UA-XO0119D P2530UA-XO0207R P2530UA-XO0381D P2530UA-XO0382T P2530UA-XO0922T P2530UA-XO0923R P2530UA-XO1280D P2530UA-XO1281R P2530UJ Asus Pro P2540 P2540FA P2540FA-DM0289 P2540FA-DM0487 P2540FA-GQ0220 P2540FA-GQ0467R P2540FA-GQ0583 P2540FA-GQ0583 90NX02L1-M07490 P2540FB P2540FB-DM0214R P2540FB-DM0350 P2540FB-DM0360R P2540FB-GQ0155R P2540MB P2540NV P2540NV-YH21 P2540UA P2540UA-AB51 P2540UA-DM0094T P2540UA-DM0095T P2540UA-DM0180R P2540UA-DM0181R P2540UA-DM0453D P2540UB P2540UBP P2540UB-XB71 P2540UV P2540UV-DM0035D P2540UV-DM0096 Asus P551 P551MA Asus Pro P552 P552LA P552LJ P552SA P552SJ Asus Pro P553 P553MA P553MA-BING-SX349B P553MA-BING-SX386B P553MA-BING-SX387B P553MA-BING-SX627B P553MA-SX386B P553MA-SX387B P553MA-SX627B P553MA-XX562D P553MA-XX562H P553SA P553UA P553UJ Asus P554 P554NV P554UA P554UV Asus ZenBook R506 R506LB R506LD R506LJ R506LN R506LNB Asus ZenBook R51 R51LN R51LNB Asus R511 R511DA R511DG R511LA R511LAB R511LA-DM769H R511LA-XO733H R511LA-XX2661T R511LB R511LB-DM533T R511LD R511ld - Xx379h R511LD-XX1027H R511LD-XX418H R511LD-XX660H R511LD-XX863H R511LF R511LI R511LJ R511LJ-DM878T R511LJ-XO1482T R511LJ-XX263T R511LJ-XX374H R511LJ-XX375ST R511LJ-XX545T R511LN R511LNB R511LN-XX158H R511LN-XX174H R511LN-XX175H R511LP R511LPB R511SJ R511UA R511UB R511UF R511UJ R511UQ R511YA R511YI Asus R512 R512MA Asus Transformer Book Flip R515 R515MA R515SA Asus R516 R516LB R516LB-DM054H R516LB-DM115T R516LB-XX116T R516LX R516LX-DM036H R516LX-XX096H R516UB R516UB-DM030T R516UB-DM044T R516UB-XX110T R516UQ R516UW R516UW-DM021T R516UW-DM022T R516UW-DM044T R516UX R516UX-DM286D R516UX-RH71 Asus Transformer Book Flip R554 R554LA R554LAB R554LA-RH31T R554LA-RH51T R554LD R554LJ R554LJ-XO009H R554LJ-XO092H Asus R556 R556BA R556BP R556DA R556DG R556DG-DM151T R556DG-XX056T-BE R556DG-XX119T-BE R556LA R556LAB R556LA-RH51 R556LA-XX1667T R556LA-XX1875T R556la-xx2374t R556LA-XX790H R556LB R556LB-DM158H R556LB-DM299H R556LB-DM414H R556LB-XO154H R556LB-XO212H R556LD R556LF R556LF-DM261T R556LF-XO048H R556LF-XO078H R556LF-XO078T R556LF-XX088H R556LI R556LJ R556LJ-XO339H R556LJ-XX292T R556LJ-XX335H R556LJ-XX475H R556LN R556LNB R556LN-DM444H R556LP R556LPB R556QA R556QG R556SJ R556UA R556UA-XX139T R556UA-XX273T R556UB R556UB-DM079T R556UB-DM217T R556UB-XO118T R556UB-XO146T R556UF R556UJ R556UJ-XX079T R556UJ-XX090T R556UJ-XX150T R556UQ R556YA R556YA-XX051T R556YI R556YI-DM001T R556YI-DM198T R556YI-DM222T R556YI-XX001T R556YI-XX200T R556YI-XX233T Asus R557 R557DA R557DG R557LA R557LAB R557LA-XO600H R557LA-XO851 R557LA-XX749H R557LD R557LD-XX886H R557LI R557LJ R557LJ-XX1013T R557LJ-XX1013T-BE R557LJ-XX1372T R557LJ-XX1372T-BE R557LJ-XX365H R557LJ-XX365H-BE R557LN R557LNB R557LP R557LPB R557UA R557UF R557UJ R557UQ R557YI Asus Transformer Book Flip TP550 TP550LA TP550LAB TP550LA-CJ028H TP550LA-CJ060H TP550LA-CJ070P TP550LA-CJ127H TP550LA-CJ130P TP550LD TP550LD-CJ001H TP550LD-CJ030H TP550LD-CJ033H TP550LD-CJ034H TP550LD-CJ036H TP550LJ TP550LJ-2B TP550LJ-CJ024H TP550LJ-CJ025H Asus V502 V502LB V502LX V502UB V502UX V502UX-DM183T Asus V505 V505LB V505LX V505UB V505UX Asus VM510 VM510LB VM510LD VM510LF VM510LI VM510LJ VM510LN VM510LNB VM510LP VM510LPB VM510UA Asus VM590 VM590LB VM590LB-FI612T VM590LD VM590LJ VM590LN VM590LNB VM590UA VM590UB VM590UQ VM590ZA VM590ZE Asus ZenBook W509 W509LN W509LNB W509LP W509LPB Asus W51 W51LN W51LNB Asus W519 W519LB W519LD W519LI W519LJ W519LN W519LNB W519LP W519LPB Asus W529 W529LN W529LNB Asus X503 X503MA X503SA Asus X551 X551MA X551MAV Asus X553 X553MA X553SA Asus X554 X554BA X554DA X554DG X554LA X554LAB X554LA-XO496D X554LA-XO496H X554LA-XX370H X554LA-XX371H X554LA-XX449H X554LA-XX534H X554LA-XX534H 90NB0658-M07910 X554LB X554LD X554LD-XX498H X554LD-XX615H X554LD-XX667H X554LD-XX670H X554LF X554LI X554LJ X554LJ-35A9 X554LJ-35A92PB1 X554LJ-55A92PB1 X554LJ-XX106H X554LJ-XX510H X554LN X554LNB X554LP X554LPB X554QA X554QG X554SJ X554SXE X554UA X554UB X554UF X554UJ X554UQ X554YA X554YI Asus X555 X555BA X555BP X555BP-DM201T X555DA X555DG X555LA X555LA-XO077D X555LA-XO077H X555LA-XO080H X555LA-XX2276T X555LA-XX2717T X555LA-XX2811D X555LA-XX290H X555LA-XX290HA X555LA-XX290HD X555LAB X555LB X555LB-DM223H X555LD X555LD-5X582W X555LD-XO034H X555LD-XO549H X555LD-XO730H X555LD-XO733H X555LD-XO821H X555LD-XX085H X555LD-XX138H X555LF X555LI X555LJ X555LJ-3C92W1B X555LJ-3R92 X555LJ-3R92W1B X555LJ-5C92W1B X555LJ-5R92W1B X555LJ-7C92W1B X555LJ-7R92 X555LJ-7R92W1B X555LJ-R392W1B X555LJ-XO1243T X555LJ-XO160H X555LJ-XO186H X555LJ-XO198H X555LJ-XO212T X555LJ-XX443T X555LN X555LN-XO244H X555LN-XO246H X555LNB X555LP X555LPB X555QA X555QG X555SJ X555UA X555UB X555UB-DM141T X555UB-XO253R X555UF X555UJ X555UQ X555YA X555YI Asus Y583 Y583LN Y583LNB Y583LP Y583LPB

Beschreibung

Produktbeschreibung

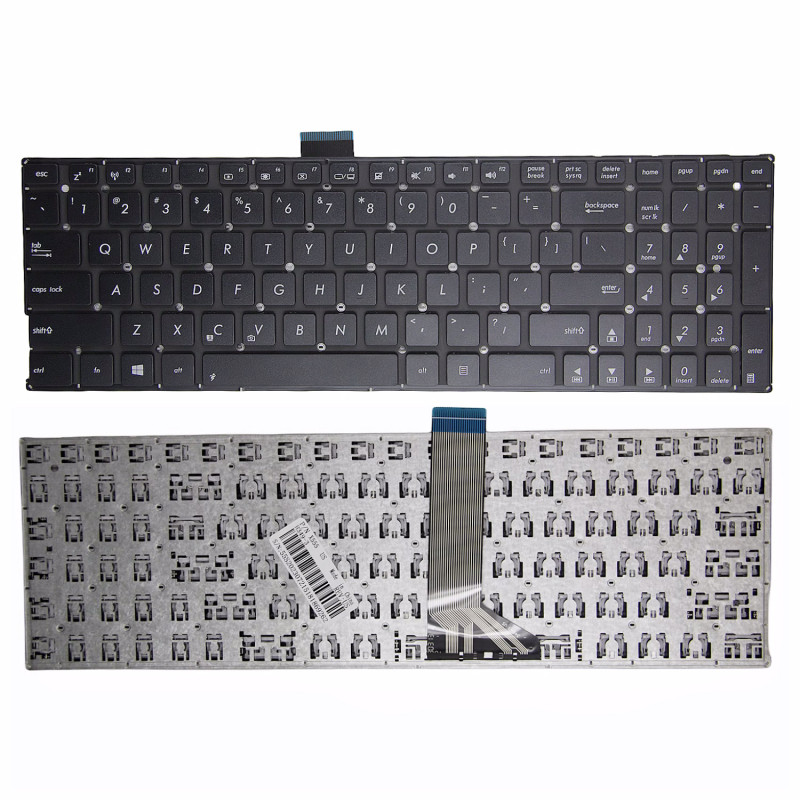

Asus X555 Y583C F555 W519L A555L X555L R557L X553 X553M R556L F554L F554 R565L DX992L FL5600 US-Tastatur OEM – eine hochwertige Ersatztastatur, speziell entwickelt für Laptops.

Technische Daten:

Layout: US (physische Tastenanordnung). Stellen Sie sicher, dass es mit Ihrer Originaltastatur übereinstimmt – US/UK/DE/JP usw. sind nicht austauschbar.
Backlit: No – Modell ohne Hintergrundbeleuchtung, funktioniert in Laptops mit und ohne Beleuchtung (die Beleuchtung funktioniert nicht, falls das Original sie hatte).
Condition: NEW – gibt den physischen Zustand oder die Ausstattung an.
Modell/PN: X555 – mit Ihrer Original-Teilenummer abgleichen.

Kompatibilität: Diese Tastatur passt garantiert auf und dessen Varianten. Bitte prüfen Sie vor der Bestellung die genaue Modellnummer Ihres Laptops (auf dem Aufkleber an der Unterseite).

Installationshinweis: Trennen Sie zuerst immer den Akku. Notieren Sie die Ausrichtung des Flachbandkabels vor dem Ausbau – ein falsches Herumdrehen kann den Anschluss beschädigen.

Garantie & Support: Alle Produkte haben ein 7-tägiges Rückgaberecht und kostenlosen technischen Support. Bei Fragen zur Kompatibilität kontaktieren Sie unser Team unter info@pcspare.com.

SKU: LT-12650 | Zuletzt aktualisiert: 2026-09-20 00:35:54

Internes Strukturdiagramm Durchsuchen und anzeigen der inneren Struktur dieses Teils

Lädt...

Tastatur — Explosionsansicht

Häufige Fragen & Lösungen

Welches Layout hat diese Tastatur?

Das Layout dieser Tastatur ist US.

Gängige Layout-Typen:

US (USA): Standard-QWERTY, breite waagerechte Eingabetaste, lange linke Umschalttaste, Backslash-Taste oberhalb der Eingabetaste.
UK (Vereinigtes Königreich): QWERTY, hohe senkrechte Eingabetaste, kürzere linke Umschalttaste, Backslash-Taste neben der linken Umschalttaste.
DE (Deutsch): QWERTZ-Layout mit Umlauttasten (ä, ö, ü).
FR (Französisch/AZERTY): AZERTY-Layout mit speziellen französischen Zeichen.
JP (Japanisch): QWERTY mit zusätzlichen Tasten für die japanische Eingabe (einschließlich Kana-Umschaltung).
ES (Spanisch): QWERTY mit ñ-Taste und speziellen Akzenttasten.

Wichtig: Layouts sind nicht austauschbar – die Tastenpositionen, die Form der Eingabetaste und die Größen der Modifikatortasten unterscheiden sich. Der Einbau einer US-Tastatur in einen UK-Laptop führt dazu, dass einige Tasten nicht zu den Tastenkappen passen, und das Betriebssystem ordnet die Tasten unter Umständen falsch zu (Sie können das Tastaturlayout jedoch in der Software ändern).

So prüfen Sie es: Sehen Sie sich Ihre Originaltastatur an – achten Sie auf die Form der Eingabetaste (breit waagerecht gegenüber hoch senkrecht) und die Position der Backslash-Taste. Wenn Sie unsicher sind, senden Sie uns ein Foto Ihrer Originaltastatur und wir bestätigen das Layout.

Unterstützt diese Tastatur eine Hintergrundbeleuchtung?

Nein, diese Tastatur ist nicht beleuchtet (ohne Hintergrundbeleuchtung).

Sie funktioniert in Laptops mit und ohne Beleuchtung – die Tasten arbeiten normal. War Ihr Laptop jedoch ursprünglich mit einer beleuchteten Tastatur ausgestattet und Sie bauen diese nicht beleuchtete Variante ein, funktioniert die Hintergrundbeleuchtung nicht (der Tastatur fehlt die LED-Schicht).

Wenn Sie eine Beleuchtung benötigen, wählen Sie bitte eine beleuchtete Ausführung aus unserem Shop.

Welchen Anschlusstyp verwendet diese Tastatur und wie schließe ich sie richtig an?

Diese Tastatur nutzt eine N/A-Schnittstelle (gängige Typen sind ZIF, FPC oder Flachbandkabel mit 0,5 mm oder 0,4 mm Rastermaß).

Entscheidend – Ausrichtung des Steckers:

Achten Sie beim Anschließen des Flachbandkabels an das Mainboard darauf, dass die Metallkontakte in die richtige Richtung zeigen (je nach ZIF-Verriegelung meist nach unten oder nach oben).
Sehen Sie sich das Originalkabel vor dem Ausbau an und notieren Sie die Ausrichtung – oder machen Sie ein Foto als Referenz.
Ein umgedrehtes Kabel (verkehrt herum eingesetzt) kann den Anschluss beschädigen oder dazu führen, dass die Tastatur nicht funktioniert – in manchen Fällen kann das Mainboard kurzgeschlossen werden.
Schieben Sie das Kabel immer vollständig bis zum Anschlag in die Buchse und sichern Sie anschließend die Verriegelungslasche (herunterklappen), bevor Sie das Gerät einschalten.
Das Kabel sollte gerade liegen – nicht verdreht oder in Steckernähe geknickt.

Wenn das Kabel einen Verstärkungsstreifen hat (ein dickeres Kunststoffstück am Ende), achten Sie auf dessen korrekte Position – er gibt meist Einschubtiefe und Ausrichtung vor.

Wenn Sie sich bei der Ausrichtung unsicher sind, helfen unser Einbauvideo und die Fotos weiter – oder kontaktieren Sie unseren Support.

Gibt es physische Unterschiede, die ich vor dem Kauf prüfen sollte?

Ja – bitte prüfen Sie die folgenden physischen Merkmale, um eine perfekte Passform sicherzustellen:

Rahmen (Metall-/Kunststoffträger):
- Manche Tastaturen haben einen Metallverstärkungsrahmen, der mit dem Gehäuse verschraubt wird.
- Andere sind rahmenlos und werden von Clips oder Klebeflächen gehalten.
- Prüfen Sie, ob Ihre Originaltastatur einen Rahmen hat – falls nicht, müssen Sie den vorhandenen Rahmen übernehmen. In unserer Produktbeschreibung steht Rahmen vorhanden: N/A – vergleichen Sie mit Ihrem Original.
Form der Eingabetaste:
- US-Layout: Breite waagerechte Eingabetaste (oft "ANSI Enter" genannt).
- UK-/EU-Layout: Hohe senkrechte Eingabetaste (oft "ISO Enter" genannt).
- Diese sind nicht austauschbar – das Gehäuse hat einen Ausschnitt für die jeweilige Form.
Tastenkappenprofil: Manche Tastaturen haben eine andere Wölbung der Tastenkappen – zwar selten, aber einige High-End-Laptops verwenden eigene Tastenformen (z. B. hat das Lenovo ThinkPad charakteristische konkave Tastenkappen).
Farbe / Oberfläche: Diese Tastatur ist Black – achten Sie darauf, dass sie zum Design Ihres Laptops passt. Manche Modelle gibt es in Silber oder Weiß.
Position der Schraubenlöcher: Die Befestigungspunkte (Schraubenlöcher oder Clips) müssen mit Ihrem Gehäuse übereinstimmen – vergleichen Sie die Rückseite Ihrer Originaltastatur mit unseren Produktfotos.
Integration des Touchpads: Manche Tastaturen sind Teil einer größeren Handauflagen-Einheit – sie sind keine eigenständigen Tastaturen. Achten Sie darauf, den richtigen Teiletyp zu kaufen.

Prüfung der Teilenummer (PN): Die PN auf der Rückseite der Tastatur kann von Ihrem Original abweichen, wir garantieren jedoch volle Kompatibilität, sofern Modell und Layout übereinstimmen. Wenn Sie unsicher sind, senden Sie uns ein Foto der Rückseite Ihrer Originaltastatur (mit dem PN-Aufkleber) und wir bestätigen es.

Ist diese Tastatur mit meinem Laptop kompatibel?

Diese Tastatur ist für Modelle passend zu X555 konzipiert.

Prüfen Sie zur Sicherheit Folgendes:

Modellnummer des Laptops: Die vollständige Modellnummer Ihres Laptops (z. B. "Dell Latitude 3540", "HP EliteBook 840 G5", "Lenovo ThinkPad T480") muss mit unserem Angebot übereinstimmen.
Layout: Stellen Sie sicher, dass der Layout-Typ (US, UK, DE, JP usw.) mit Ihrer Originaltastatur übereinstimmt.
Anschlusstyp: Der Kabelstecker (Rastermaß und Pinanzahl) muss zum Mainboard-Anschluss passen.
Rahmentyp: Achten Sie darauf, dass die Tastatur den von Ihrem Laptop benötigten Rahmentyp hat (Metallrahmen gegenüber rahmenlos).
Hintergrundbeleuchtung: Wenn Sie eine Beleuchtung benötigen, muss die Tastatur beleuchtet sein und das Mainboard den entsprechenden Anschluss haben.

Wichtiger Hinweis zu Modellvarianten: Manche Laptop-Modelle haben je nach Region und Konfiguration unterschiedliche Tastaturvarianten (z. B. manche mit, manche ohne Beleuchtung; manche mit Fingerabdrucksensor, manche ohne). Prüfen Sie vor der Bestellung immer die Merkmale Ihrer Originaltastatur.

Wenn Sie unsicher sind, kontaktieren Sie unseren Support mit der genauen Modellnummer Ihres Laptops und einem Foto Ihrer Originaltastatur – wir bestätigen Ihnen die Kompatibilität.

Wo befindet sich die Tastatur und wie ist sie befestigt?

Die Tastatur befindet sich auf der oberen Gehäuseschale (C-Cover / Handauflage) des Laptops – sie ist die Haupteingabefläche, auf der Sie tippen.

Wie die Tastatur befestigt ist (zwei gängige Methoden):

Methode 1 – von oben (Tastaturseite):
- Die Tastatur wird von der Oberseite des C-Covers eingesetzt.
- Sie wird von Clips und/oder Schrauben gehalten, die von der Unterseite der Handauflage zugänglich sind.
- Zum Ausbau muss die Tastatur von der Oberseite her angehoben werden – oft mit einem Spudger, um die Clips zu lösen.
- Dies ist die bei modernen Laptops häufigste Methode.
Methode 2 – von unten (D-Cover-Seite):
- Die Tastatur ist von der Unterseite des Mainboards mit Schrauben gesichert (Sie müssen die Bodenwanne entfernen, um sie zu erreichen).
- Nach dem Entfernen der Schrauben lässt sich die Tastatur nach oben herausnehmen.
- Diese Methode ist bei älteren oder Business-Laptops verbreitet (z. B. älteren ThinkPads).

Die Tastatur wird über ein Flachbandkabel mit dem Mainboard verbunden, das durch einen Schlitz im C-Cover geführt und in einen ZIF-Anschluss auf dem Mainboard gesteckt wird (meist mit KEYBOARD, KBD oder J_KB beschriftet).

Zugang: Zum Austausch der Tastatur müssen Sie je nach Modell die Bodenwanne (D-Cover) oder die Blende um die Tastatur entfernen. Manche Laptops erfordern den Ausbau der gesamten Handauflage (C-Cover).

Beachten Sie immer das Service-Handbuch Ihres Laptops für die genaue Vorgehensweise – mit Gewalt können die Clips oder das C-Cover beschädigt werden.

Wie finde ich den Tastatur-Anschluss auf dem Mainboard und wie schließe ich das Kabel an?

Das Tastaturkabel wird in einen eigenen Anschluss auf dem Mainboard gesteckt. Er befindet sich meist in der Nähe des Rands des Mainboards (dem Tastaturbereich am nächsten). Gängige Beschriftungen sind:

KEYBOARD / KBD
J_KB / J_KEYB
KB1 / KBC (Tastatur-Controller)
EKB (Embedded Keyboard)

Vorgehensweise beim Anschließen:

Identifizieren Sie den ZIF-Anschluss (Zero Insertion Force) auf dem Mainboard – er hat meist eine kleine braune oder schwarze Verriegelungslasche.
Klappen Sie die Lasche hoch (vorsichtig mit dem Fingernagel oder einem Spudger).
Führen Sie das Tastatur-Flachbandkabel in den Schlitz ein – achten Sie darauf, dass die Metallkontakte in die richtige Richtung zeigen (meist von der Lasche weg oder zur Lasche hin – prüfen Sie die Ausrichtung Ihres Originalkabels).
Schieben Sie das Kabel ganz hinein – es darf kein Spiel haben.
Drücken Sie die Verriegelungslasche herunter, um das Kabel zu sichern – es sollte hörbar einrasten.

Wenn die Tastatur ein separates Beleuchtungskabel hat:

Dieses Kabel wird in einen separaten Anschluss auf dem Mainboard gesteckt – meist mit KB_BL, J_BL oder BACKLIGHT beschriftet.
Es ist häufig ein 2-poliger Stecker – schließen Sie ihn mit korrekter Polung an (das rote Kabel ist meist Plus).
Nicht alle Laptops haben diesen Anschluss – fehlt er, funktioniert die Beleuchtung nicht.

Wenden Sie keine Gewalt an – lässt sich das Kabel nicht leicht einschieben, prüfen Sie die Ausrichtung. Verbogene Pins am Mainboard-Anschluss sind schwer zu reparieren.

Wie tausche ich die Tastatur Schritt für Schritt aus?

Hinweis: Die Vorgehensweise beim Tastaturaustausch ist je nach Laptop-Modell unterschiedlich. Die folgenden Schritte sind allgemein gehalten – beachten Sie das Service-Handbuch Ihres Laptops für modellspezifische Anweisungen.

Schritt 1: Vorbereitung

Schalten Sie den Laptop aus, trennen Sie das Netzteil und entnehmen Sie den Akku (falls entnehmbar).
Halten Sie den Netzschalter 5 Sekunden lang gedrückt, um Reststrom abzubauen.
Arbeiten Sie auf einer sauberen, weichen Unterlage.
Halten Sie einen Kunststoff-Spudger und einen kleinen Kreuzschlitzschraubendreher bereit.
Machen Sie vor Beginn Fotos von der Tastatur und der Kabelführung.

Schritt 2: Alte Tastatur ausbauen

Bei von oben montierten Tastaturen (am häufigsten):

Entfernen Sie die Bodenwanne (D-Cover) und suchen Sie die Schrauben, mit denen die Tastatur befestigt ist (meist mit einem Tastatursymbol auf dem Mainboard oder der Bodenwanne gekennzeichnet).
Entfernen Sie diese Schrauben – die Tastatur ist damit von unten gelöst.
Heben Sie die Tastatur von der Oberseite her vorsichtig an – beginnen Sie an der Oberkante (in Bildschirmnähe) und arbeiten Sie sich Clip für Clip vor.
Heben Sie die Tastatur etwas an und trennen Sie das Flachbandkabel vom Mainboard (ZIF-Lasche hochklappen, Kabel herausziehen).
Trennen Sie gegebenenfalls auch das separate Beleuchtungskabel.

Bei von unten montierten Tastaturen:

Entfernen Sie die Bodenwanne (D-Cover).
Entfernen Sie alle Schrauben, mit denen die Tastatur von der Unterseite gesichert ist (sie sind meist gut sichtbar).
Drücken Sie die Tastatur von unten nach oben – sie löst sich auf der Oberseite.
Trennen Sie Flachbandkabel und Beleuchtungskabel vom Mainboard.

Schritt 3: Komponenten übernehmen (falls nötig)

Enthält Ihre neue Tastatur keinen Metallrahmen, das Original aber schon, übernehmen Sie den Rahmen von der alten Tastatur.
Achten Sie darauf, dass der Rahmen korrekt sitzt und alle Schraubenlöcher fluchten.

Schritt 4: Neue Tastatur einbauen

Schließen Sie zuerst das Flachbandkabel an das Mainboard an (bevor Sie die Tastatur in Position bringen) – das ist einfacher und vermeidet späteres Ziehen am Kabel.
Achten Sie darauf, dass das Kabel vollständig eingesteckt und die ZIF-Lasche verriegelt ist.
Bei vorhandenem Beleuchtungskabel schließen Sie es an den Beleuchtungsanschluss an.
Setzen Sie die Tastatur in das Gehäuse ein – richten Sie Clips bzw. Schraubenlöcher aus.
Drücken Sie die Tastatur fest an, damit alle Clips einrasten (es sollte hörbar klicken).
Sichern Sie die Tastatur von unten (falls Schrauben verwendet werden) – nicht zu fest anziehen.

Schritt 5: Vor dem Zusammenbau testen

Schließen Sie den Akku kurz an und schalten Sie den Laptop ein.
Testen Sie jede Taste – nutzen Sie eine Tastaturtest-Website oder einen Texteditor, um alle Tasten zu prüfen (einschließlich Fn-Tasten, Pfeiltasten und Sonderzeichen).
Bei Beleuchtung testen Sie diese Funktion (Fn + Helligkeitstaste).
Wenn alles funktioniert, schalten Sie aus und trennen den Akku.

Schritt 6: Zusammenbauen

Bringen Sie die Bodenwanne (D-Cover) und alle Schrauben wieder an.
Setzen Sie Akku und Netzteil wieder ein.

Häufige Fehler, die Sie vermeiden sollten:

Vergessen, das Kabel anzuschließen, bevor die Tastatur vollständig eingesetzt ist – Sie müssen sie sonst wieder ausbauen.
Das Flachbandkabel verkehrt herum einstecken – beachten Sie immer die ursprüngliche Ausrichtung.
Zu viel Kraft beim Anheben der Tastatur – dadurch können Clips brechen oder das C-Cover reißen.
Kleine Schrauben verlieren – nutzen Sie eine magnetische Schale, um sie geordnet aufzubewahren.

Wenn Sie bei einem Schritt unsicher sind, sehen Sie sich unser Einbauvideo an oder lesen Sie im Service-Handbuch Ihres Laptops nach.

Welche Vorsichtsmaßnahmen sollte ich beachten und was tun, wenn nach dem Einbau einige Tasten nicht funktionieren?

Wichtige Vorsichtsmaßnahmen:

Trennen Sie immer den Akku, bevor Sie das Tastaturkabel anfassen – der Tastatur-Controller kann durch statische Entladung oder Reststrom beschädigt werden.
Behandeln Sie das Flachbandkabel vorsichtig – es ist empfindlich. Knicken Sie es nicht scharf und ziehen Sie nicht daran.
Berühren Sie die goldenen Kontakte nicht – Fingerabdrücke oder Hautfett können zu Kontaktproblemen führen.
Verwenden Sie die richtigen Schrauben – Tastaturschrauben sind oft kürzer als andere. Eine zu lange Schraube kann die Tastaturmembran durchstechen oder das Gehäuse beschädigen.
Vermeiden Sie das Verschütten von Flüssigkeiten – dadurch kann die Tastaturmembran beschädigt werden.
Prüfen Sie die Kabelführung – das Kabel darf nicht vom Gehäuse oder anderen Bauteilen eingeklemmt werden.

Fehlersuche nach dem Einbau:

Es funktioniert keine einzige Taste:
- Das Flachbandkabel kann locker oder verkehrt herum sitzen – setzen Sie es sorgfältig neu ein und achten Sie auf die Richtung der Metallkontakte.
- Prüfen Sie, ob die ZIF-Lasche vollständig verriegelt ist – sonst besteht kein ordnungsgemäßer Kontakt.
- Untersuchen Sie das Kabel auf Beschädigungen (Risse oder verbogene Kontakte).
- Ist das Kabel beschädigt, benötigen Sie unter Umständen Ersatz.
Bestimmte Tasten funktionieren nicht:
- Prüfen Sie auf Schmutz oder Staub unter den Tastenkappen – reinigen Sie mit Druckluft.
- Funktioniert dieselbe Taste in mehreren Reihen nicht, kann die Membranschaltung beschädigt sein – dies könnte ein Herstellungsfehler sein.
- Testen Sie die Tastatur an einem anderen Laptop (sofern kompatibel), um das Problem einzugrenzen.
Tasten klemmen oder lassen sich schwer drücken:
- Möglicherweise befindet sich Schmutz unter den Tasten – nehmen Sie die Tastenkappe vorsichtig ab (falls abnehmbar) und reinigen Sie darunter.
- Bei einer neuen Tastatur können sich einige Tasten anfangs etwas schwergängig anfühlen – das gibt sich mit der Zeit.
Die Tastatur schreibt falsche Zeichen:
- In Ihrem Betriebssystem ist ein anderes Layout eingestellt – gehen Sie zu Einstellungen → Zeit und Sprache → Sprache und Region und wählen Sie das richtige Tastaturlayout (US, UK, DE usw.).
- Stimmt das Layout und es werden dennoch falsche Zeichen geschrieben, ist die Tastatur eventuell physisch falsch beschriftet – vergleichen Sie die Beschriftung der Tastenkappen mit dem erwarteten Layout.
Die Hintergrundbeleuchtung funktioniert nicht (bei beleuchteten Tastaturen):
- Prüfen Sie, ob das Beleuchtungskabel angeschlossen ist (falls separat).
- Prüfen Sie das BIOS – manche Laptops haben eine Einstellung zum Aktivieren oder Deaktivieren der Beleuchtung.
- Prüfen Sie die Fn + Helligkeitstaste – oft Fn + F10 oder Fn + Leertaste.
- War Ihr Laptop ursprünglich nicht beleuchtet, fehlt dem Mainboard möglicherweise der Anschluss für die Beleuchtung – die Tastatur funktioniert dann, aber ohne Beleuchtung.
Die Tastatur wippt oder bewegt sich beim Tippen:
- Möglicherweise sind Schrauben locker – prüfen Sie alle Tastaturschrauben.
- Bei geclipster Tastatur achten Sie darauf, dass alle Clips vollständig eingerastet sind – drücken Sie die Ränder ringsum fest an.

Wenn das Problem weiterhin besteht: Kontaktieren Sie unseren Support mit Angaben dazu, welche Tasten nicht funktionieren, und mit Fotos Ihres Einbaus – wir helfen bei der Diagnose, ob die Tastatur defekt oder inkompatibel ist.

Muss ich Treiber installieren oder Einstellungen für die neue Tastatur ändern?

Bei den meisten Laptops ist keine Treiberinstallation erforderlich – Tastaturen sind standardmäßige HID-Geräte (Human Interface Device) und werden von Windows, macOS und Linux automatisch erkannt.

Es gibt jedoch einige Ausnahmen:

Spezialfunktionstasten: Manche Laptops (z. B. Dell, HP, Lenovo) haben eigene Funktionstasten (Helligkeit, Lautstärke, Flugmodus), die den Tastaturtreiber des Herstellers oder eine Dienstsoftware benötigen (z. B. Lenovo Hotkey Features, Dell Power Manager, HP System Control). Funktionieren diese Tasten nicht, laden Sie den aktuellen Treiber von der Support-Seite des Herstellers herunter und installieren Sie ihn.
BIOS-Update: Manche neuere Tastaturen benötigen für volle Kompatibilität ein BIOS-Update – insbesondere wenn Sie eine nicht beleuchtete durch eine beleuchtete Tastatur ersetzen (oder umgekehrt).
Tastaturlayout: Weicht das physische Layout (US gegenüber UK) von Ihrer Betriebssystem-Einstellung ab, müssen Sie unter Umständen die Eingabesprache in den Systemeinstellungen ändern.
Fn-Tasten-Belegung: Bei manchen Laptops lässt sich die Fn-Taste über das BIOS oder per Software sperren oder entsperren – prüfen Sie die Dokumentation Ihres Laptops, falls sich die Fn-Taste anders als gewohnt verhält.

Schritt für Schritt für Windows-Nutzer:

Starten Sie nach dem Einbau Windows und prüfen Sie, ob alle Tasten funktionieren.
Funktionieren Spezialtasten (Lautstärke, Helligkeit) nicht, gehen Sie auf die Support-Website des Herstellers und laden Sie den Tastaturtreiber bzw. das Systemdienstprogramm herunter.
Installieren Sie den Treiber und starten Sie den Laptop neu.
Ist das Tastaturlayout falsch, gehen Sie zu Einstellungen → Zeit und Sprache → Sprache und Region → Bevorzugte Sprache → Optionen → Tastatur hinzufügen und wählen Sie das richtige Layout.

Nutzen Sie Linux oder macOS, sollte die Tastatur ohne Installation funktionieren – Sie müssen unter Umständen nur das Layout in den Systemeinstellungen anpassen.

Neuigkeiten

Acer Nitro V 16 ANV16-41 230W Netzteil 19. 5V 11,8A

‌EUR € 32,40

Acer Nitro V 16 ANV16-42 230W Netzteil 19,5V 11,8A

‌EUR € 32,40

Acer Nitro V 16 ANV16-71 230W Netzteil 19,5V 11,8A

‌EUR € 32,40

Acer Nitro V 17 AI ANV17-61 230W Wechselstromadapter 19,5V 11,8A

‌EUR € 32,40
