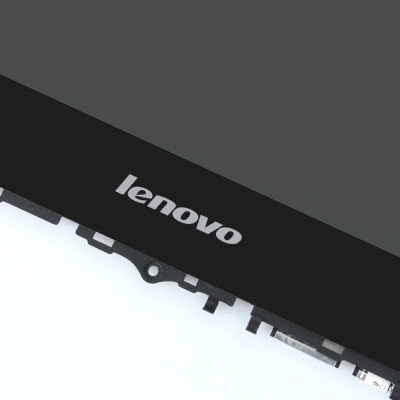

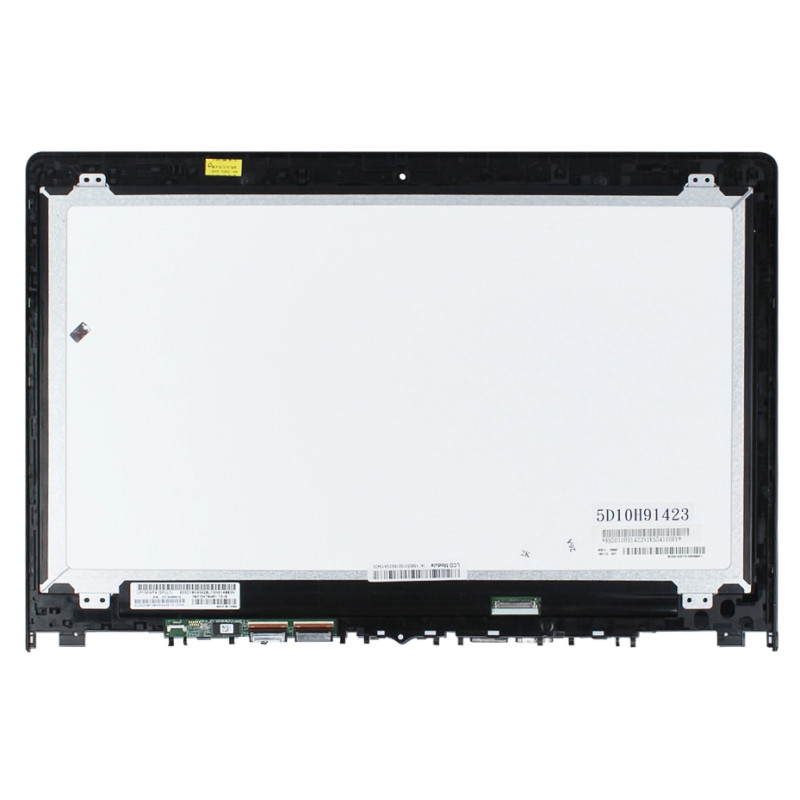

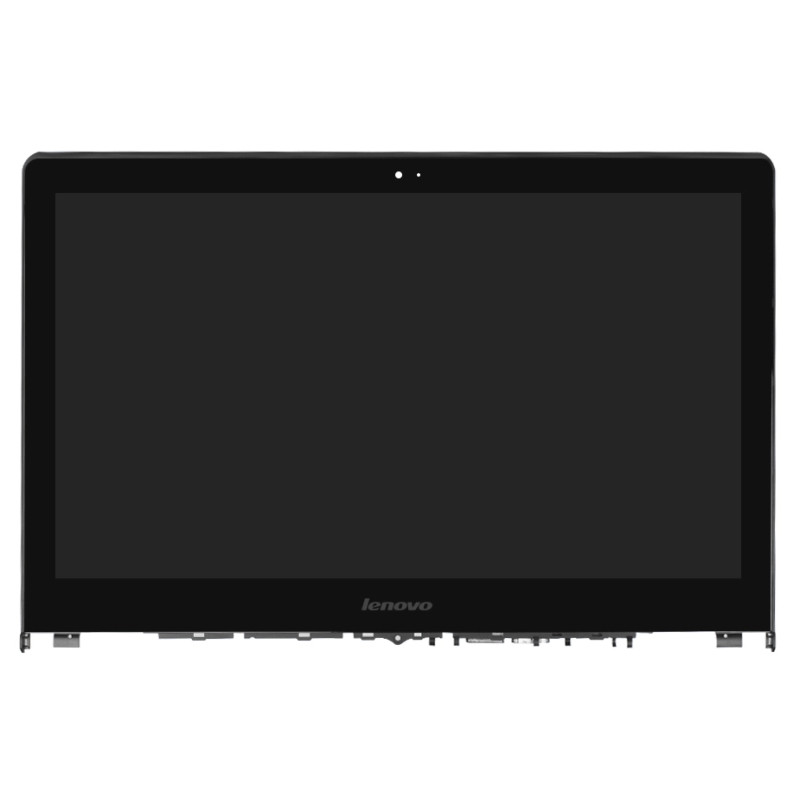

Lenovo Flex 3 1580 80R4 LCD Touchscreen Display-Baugruppe

Häufige Fragen & Lösungen

Welche Auflösung und Bildwiederholrate hat dieses Display?

Auflösung: 1920(RGB)×1080, 16:9, FHD | Bildwiederholrate: 60Hz.

Wichtige Hinweise:

• Der Grafikchip (GPU) Ihres Laptops muss diese Auflösung und Bildwiederholrate unterstützen. Für 4K (3840x2160) ist beispielsweise eine GPU mit DisplayPort 1.2 oder höher nötig, und das LCD-Kabel muss ausreichende Bandbreite haben (üblicherweise 40-polig eDP).
• War Ihr ursprüngliches Display 1366x768 und Sie bauen ein 1920x1080-Panel ein, kann das System funktionieren, aber BIOS/EDID müssen die neue Auflösung erkennen – manche ältere Laptops sind auf die ursprüngliche Auflösung festgelegt.
• Hohe Bildwiederholraten (z. B. 144 Hz) erfordern ein passendes Kabel und einen passenden Grafikausgang – stellen Sie sicher, dass Ihr Laptop dies unterstützt.

Bei einer Aufrüstung auf eine höhere Auflösung empfehlen wir, die Kompatibilität im Service-Handbuch Ihres Laptops oder in Foren zu prüfen.

Welche Schnittstelle nutzt dieses Display und wie sehen die Anschlussdetails aus?

Gängige Schnittstellentypen zur Orientierung:

• eDP 30-polig, schmal: Breite 0,67 Zoll (17 mm), Rastermaß 0,4 mm – häufig in sehr flachen Laptops.
• eDP 30-polig, Standard: Breite 0,75 Zoll (19 mm), Rastermaß 0,5 mm – häufig bei Standard-Modellen 14"–15,6".
• eDP 40-polig, schmal: Breite 0,79 Zoll (20 mm) oder 0,83 Zoll (21 mm), Rastermaß 0,4 mm – für 4K- und High-Refresh-Panels.
• eDP 40-polig, Standard: Breite 1,0 Zoll (25 mm), Rastermaß 0,5 mm – in größeren Gaming-Laptops.
• LVDS 40-polig: Breite 1,0 Zoll (25 mm), Rastermaß 0,5 mm – ältere Schnittstelle mit begrenzter Bandbreite.

So prüfen Sie es: Sehen Sie sich den Stecker an Ihrem Original-Display an – achten Sie auf aufgedruckte Bezeichnungen (z. B. "30P 0.4mm") oder messen Sie mit einem Lineal. Vergleichen Sie mit unseren Produktfotos.

Wenn Sie unsicher sind, senden Sie uns ein klares Foto des Anschlusses Ihres Original-Displays – wir gleichen es für Sie ab.

Welche physische Größe hat dieses Display?

Bildschirmgröße: Touch assembly (diagonal gemessen).

Wichtig: Schon 0,1 Zoll Abweichung können dazu führen, dass das Panel nicht passt oder die Befestigungslöcher nicht fluchten. Messen Sie immer die aktive Fläche (sichtbarer Bereich) und die Außenmaße (einschließlich Befestigungslaschen) Ihres aktuellen Displays.

Prüfen Sie außerdem das Seitenverhältnis – die meisten modernen Laptops nutzen 16:9, manche jedoch 16:10 (etwas höher). Ein 16:10-Display passt physisch nicht in eine 16:9-Blende und umgekehrt.

So messen Sie richtig: Bauen Sie das Display aus dem Laptop aus und messen Sie die Diagonale der aktiven Fläche (von Ecke zu Ecke). Messen Sie zusätzlich Breite und Höhe des gesamten Panels (einschließlich Metallrahmen). Vergleichen Sie diese Werte mit unseren Produktspezifikationen.

Ist dies ein Touchscreen?

Touch-Unterstützung: Ja. Dies ist ein touchfähiges Panel (mit Digitizer-Schicht).

Voraussetzungen für die Touch-Funktion:

• Ihr Laptop benötigt ein touchfähiges Mainboard (mit zusätzlichem Anschluss für den Digitizer, meist über USB oder I²C).
• Das LCD-Kabel muss Touch unterstützen – es hat zusätzliche Pins über die Videoleitungen hinaus.
• In Ihrem Betriebssystem muss der richtige Touch-Treiber installiert sein.
• Fehlt eine dieser Voraussetzungen, zeigt das Display zwar ein Bild, aber Touch funktioniert nicht.

Wenn Sie ein Display ohne Touch durch ein Touchscreen ersetzen, müssen Sie zusätzlich das LCD-Kabel und ggf. die Blende tauschen (sie kann einen anderen Rahmen haben). Prüfen Sie dazu die ursprüngliche Konfiguration Ihres Laptops.

Welche Klasse bzw. welchen Zustand hat dieses Display?

Klasse: New Grade A+.

Die Klassen im Überblick:

• Klasse A+ (Neu): Fabrikneu, makelloses Panel, keine toten Pixel, gleichmäßige Ausleuchtung – höchste Qualität.
• Klasse A (Neu, kompatibel): Neu, aber mit geringfügigen optischen Abweichungen (z. B. leicht unterschiedliche Gleichmäßigkeit der Beleuchtung) – kaum wahrnehmbar.
• Klasse B (Gebraucht/Refurbished): Kann wenige (<5) tote Pixel oder leichte Kratzer haben, die die Funktion nicht beeinträchtigen – geeignet für günstige Reparaturen.

Wir versenden alle Displays in der auf der Produktseite angegebenen Klasse. Alle Displays werden auf Funktion geprüft – keine Linien, kein Flackern, die Hintergrundbeleuchtung funktioniert.

Wenn Sie eine bestimmte Klasse benötigen, prüfen Sie bitte die Produktbeschreibung oder kontaktieren Sie uns vor der Bestellung.

Hat dieses Display tote Pixel oder andere Mängel?

Alle unsere LCD-Displays werden vor dem Versand streng geprüft. Sie sind zum Zeitpunkt des Versands garantiert frei von toten Pixeln, hellen Punkten und Linien.

Was zu tun ist, wenn Sie nach dem Einbau Mängel feststellen:

• Prüfen Sie, ob das Problem durch ein lockeres Kabel verursacht wird – setzen Sie das LCD-Kabel an beiden Enden neu ein.
• Testen Sie das Display nach Möglichkeit an einem anderen kompatiblen Laptop, um das Problem einzugrenzen.
• Liegt der Mangel eindeutig am Panel (z. B. ein Cluster toter Pixel oder ein sichtbarer Kratzer), kontaktieren Sie unseren Support innerhalb von 7 Tagen mit Fotos – wir veranlassen einen Austausch oder eine Rückerstattung.

Unsere Garantie deckt ausschließlich Herstellungsfehler ab – physische Schäden beim Einbau sind nicht abgedeckt.

Wo befindet sich das Display und wie ist es befestigt?

Das LCD-Display befindet sich im Displaydeckel (A-Cover + B-Cover) des Laptops. Es ist wie folgt befestigt:

• Am A-Cover (Deckel): Das Display ist meist mit 4–8 kleinen Schrauben rundum am A-Cover befestigt. Manche Modelle verwenden Klebeband oder einen Metallrahmen statt Schrauben.
• Hinter dem B-Cover (Blende): Die Blende verdeckt die Vorderseite des Displays – sie muss zuerst entfernt werden, um an das Display zu gelangen.
• Das LCD-Kabel verbindet die Rückseite des Displays (oder die Unterkante) durch das Scharnier mit dem Mainboard.
• Das Display hat außerdem ein Kabel für die Hintergrundbeleuchtung (manchmal in das Hauptkabel integriert), das die LED-Beleuchtung versorgt.

Um an das Display zu gelangen, muss die Blende entfernt werden – bei manchen Modellen muss die gesamte Display-Einheit (Deckel) von der Basis getrennt werden, um Kabelschäden zu vermeiden.

Wie schließe ich das LCD-Kabel am Display und am Mainboard an?

Die Verbindung erfolgt an zwei Enden:

• Display-Seite: Das Kabel wird in einen Anschluss auf der Rückseite des LCD-Panels (oder an der Unterkante) gesteckt. Dies ist üblicherweise ein ZIF-Anschluss (Zero Insertion Force). Vorgehensweise:
  • Klappen Sie die kleine Verriegelungslasche am Display-Anschluss hoch.
  • Führen Sie das Kabel mit den goldenen Kontakten nach oben (zur Lasche hin) ein – das Kabel ist oft mit einem blauen oder roten Streifen für Pin 1 markiert.
  • Drücken Sie die Lasche fest herunter, um zu verriegeln.
• Mainboard-Seite: Das Kabel wird in einen Anschluss auf der Systemplatine gesteckt, meist mit LCD, LVDS, eDP oder J_LCD beschriftet. Die Vorgehensweise ist dieselbe – ZIF-Lasche anheben, Kabel korrekt einführen und verriegeln.

Entscheidend: Das Kabel muss vollständig eingesteckt sein – sitzt es nicht richtig, erhalten Sie nur ein Teilbild oder gar kein Bild. Wenden Sie keine Gewalt an; geht das Kabel nicht leicht hinein, prüfen Sie die Ausrichtung.

Trennen Sie vor dem Anschließen oder Abziehen des LCD-Kabels immer den Akku, um Kurzschlüsse zu vermeiden.

Wie tausche ich das LCD-Display Schritt für Schritt aus?

Hinweis: Dies ist ein heikler Arbeitsschritt – gehen Sie vorsichtig vor. Wenn Sie sich unsicher sind, ziehen Sie einen professionellen Reparaturservice hinzu.

1. Vorbereitung: Schalten Sie den Laptop aus, trennen Sie das Netzteil und entnehmen Sie den Akku (falls entnehmbar). Arbeiten Sie auf einer sauberen, weichen Unterlage.
2. Blende (B-Cover) entfernen:
   • Heben Sie die Blende mit einem Kunststoff-Spudger oder Plektrum vorsichtig ab – beginnen Sie an der Innenkante (in Displaynähe) und arbeiten Sie sich ringsum vor.
   • Manche Blenden sind verklebt – erwärmen Sie den Kleber schonend mit einem Föhn.
   • Achten Sie darauf, die Blende nicht zu verbiegen oder zu brechen – sie ist oft dünn und empfindlich.
3. Altes Display abklemmen:
   • Suchen Sie den LCD-Kabelanschluss auf der Rückseite des Displays (oder an der Unterkante). Lösen Sie die ZIF-Lasche und ziehen Sie das Kabel vorsichtig heraus.
   • Trennen Sie ggf. auch das separate Beleuchtungskabel.
   • Entfernen Sie die Befestigungsschrauben (meist 4–6), mit denen das Display am A-Cover sitzt.
   • Heben Sie das Display vorsichtig heraus – vermeiden Sie es zu biegen.
4. Neues Display einbauen:
   • Setzen Sie das neue Display in dieselbe Position – richten Sie die Schraubenlöcher aus.
   • Setzen Sie die Schrauben ein und ziehen Sie sie gleichmäßig an – nicht zu fest.
   • Schließen Sie das LCD-Kabel an – führen Sie es vollständig in den ZIF-Anschluss ein und verriegeln Sie die Lasche. Das Kabel darf nicht verdreht oder eingeklemmt sein.
   • Hat Ihr Display ein separates Beleuchtungskabel, schließen Sie es ebenfalls an.
5. Blende wieder anbringen:
   • Drücken Sie die Blende wieder an – beginnen Sie an einer Ecke und arbeiten Sie sich vor, bis alle Clips einrasten.
   • Wurde Kleber verwendet, bringen Sie neues Klebeband an oder nutzen Sie den vorhandenen Kleber (sofern noch klebrig).
6. Vor dem Zusammenbau testen:
   • Schließen Sie den Akku an und schalten Sie den Laptop ein – prüfen Sie die Anzeige (keine Linien, kein Flackern, keine toten Pixel).
   • Testen Sie die Helligkeitsregelung und bei Touch-Displays die Touch-Funktion.
7. Wenn alles funktioniert, schalten Sie aus, trennen den Akku und bauen die übrigen Abdeckungen wieder zusammen.

Häufige Fehler, die Sie vermeiden sollten:

• Vergessen, das Kabel anzuschließen, bevor das Display montiert wird – Sie müssen die Schritte sonst wiederholen.
• Das LCD-Kabel im Scharnierbereich einklemmen – verlegen Sie es genau wie das Original.
• Zu lange Schrauben verwenden – sie können Display oder A-Cover beschädigen.
• Alten Kleber nicht vollständig entfernen – sonst sitzt die Blende ungleichmäßig.

Sehen Sie sich unser Einbauvideo an oder lesen Sie im Service-Handbuch Ihres Laptops nach modellspezifischen Details.

Welche Vorsichtsmaßnahmen sollte ich beachten und was tun, wenn das Display nach dem Einbau nicht funktioniert?

Wichtige Vorsichtsmaßnahmen:

• Trennen Sie immer den Akku, bevor Sie Display oder Kabel anfassen – die LCD-Hintergrundbeleuchtung kann hohe Spannung führen (bis zu 40 V) und den Inverter oder die GPU beschädigen.
• Halten Sie das Display nur an den Kanten – berühren Sie weder die Glasoberfläche noch die goldenen Kontakte am Kabel.
• Biegen Sie das Display niemals – das Glas bricht leicht.
• Nutzen Sie ESD-Schutz – tragen Sie ein antistatisches Armband oder berühren Sie ein geerdetes Metallteil, bevor Sie Bauteile anfassen.
• Ziehen Sie Schrauben nicht zu fest an – Displayrahmen sind empfindlich; handfest genügt.
• Halten Sie das Display sauber – Staub oder Fingerabdrücke auf der Innenseite sind bei eingeschalteter Beleuchtung sichtbar.

Fehlersuche – was, wenn das Display nach dem Einbau nicht funktioniert?

• Kein Bild (schwarzer Bildschirm):
  • Prüfen Sie, ob das LCD-Kabel an beiden Enden – Display und Mainboard – vollständig eingesteckt und verriegelt ist.
  • Prüfen Sie, ob der Laptop eingeschaltet ist (Lüftergeräusch oder Feststelltasten-LED).
  • Testen Sie mit einem externen Monitor, ob der Laptop ein Bild ausgibt – funktioniert extern, liegt das Problem am Display oder Kabel.
  • Untersuchen Sie das Kabel auf Beschädigungen – ein eingeklemmtes Kabel kann innen gebrochen sein.
• Hintergrundbeleuchtung an, aber kein Bild (weißes/grauses Bild):
  • Das deutet meist darauf hin, dass die Videodatenleitungen nicht verbunden sind – setzen Sie das Kabel neu ein und prüfen Sie den Stecker auf verbogene Pins.
  • Stellen Sie sicher, dass das Display zur Schnittstelle Ihres Laptops passt (z. B. eDP gegenüber LVDS).
• Flackern oder zeitweiliger Bildausfall:
  • Prüfen Sie die Kabelführung – sie kann im Scharnierbereich eingeklemmt sein.
  • Das Kabel darf nicht straff gespannt sein – etwas Spiel ist erforderlich.
• Linien, Bildfehler oder verfälschte Farben:
  • Setzen Sie das Kabel neu ein – manchmal verursacht ein schlechter Kontakt Signalstörungen.
  • Bleiben die Linien, kann das Display defekt sein – kontaktieren Sie den Support.
• Touch funktioniert nicht (bei Touch-Displays):
  • Stellen Sie sicher, dass das Digitizer-Kabel angeschlossen ist (falls separat).
  • Installieren Sie den richtigen Touch-Treiber – manche Laptops benötigen einen spezifischen Treiber für das neue Panel.
  • Prüfen Sie die BIOS-Einstellungen – manche Laptops haben eine Option zum Aktivieren/Deaktivieren von Touch.
• Helligkeitsregelung funktioniert nicht:
  • Stellen Sie sicher, dass das Beleuchtungskabel angeschlossen ist (falls separat).
  • Prüfen Sie, ob die Helligkeitstasten des Laptops funktionieren – falls nicht, installieren Sie den Grafiktreiber neu.
• Display zu dunkel oder ungleichmäßige Ausleuchtung:
  • Dies kann an der Hintergrundbeleuchtung liegen – prüfen Sie, ob der Stecker vollständig sitzt.
  • Bei einem abweichenden Display-Modell kann das Betriebssystem die Helligkeitswerte anders interpretieren – passen Sie sie im System an.

Wenn Sie alle Punkte geprüft haben und das Problem weiterhin besteht: Kontaktieren Sie unseren Support mit Fotos des Fehlerbilds und Ihrem Laptop-Modell – wir helfen bei der Diagnose und veranlassen bei Bedarf einen Austausch.
