• B140UAN04.6

Complete specifications for reference:
HP N15079-001 HP N15078-001 HP N12878-001 HP N12879-001 HP N22326-001 HP M62320-J91 Hp N22325-001 HP N22328-001 EDID AUOA49A HP M62319-391 Dell TDVNC Dell 0TDVNC N15079-001 HP N50660-001 HP 845 G9 Dell y3c73 Dell 0y3c73 HP N13240-001 HP N13246-001 hp N13241-001 HP M62320-J91 EDID BOE0A2A HP N13243-001 HP N09532-001 HP N13244-001 HP ZB00K Firefly 14 G7 N22326-001 N22325-001 N22328-001 N50660-001 KL.14005.065 HP N13245-001 HP M74470-ND3 Dell 3T9GN Dell 03T9GN Dell 391-BHJE Dell NMVHC Dell P2DGM Dell 0P2DGM Dell 391-BHJM Dell G71Y3 0G71Y3 Dell 8GYDD EDID AUO7DA7 KL.1400D.037 KL.1400E.020 HP P05070-001 HP N59817-S91 Dell 05VKN 391-BJBH HP P04260-001 HP P06011-001 N98660-001 HP P04341-001 HP N59817-291 N98653-001 HP N98717-001 Dell DP/N YCR8T CN-0YCR8T Hp P06013-001 Dell R1HVR Dell 0R1HVR HP EliteBook 845 G9 HP EliteBook 1040 G9 HP EliteBook 845 G9 HP ZBook Firefly 14 G9 HP ZB00K Firefly 14 G7 HP EliteBook 840 G9 HP ZBook Power 15.6 inch G9 HP EliteBook 840 G10 Dell Inspiron 5425 5420 Dell Inspiron 14 5425 P157G004 N15079-001 HP N15079-001 HP EliteBook 845 14 inch G9 Dell inspiron 14 5425 HP EliteBook x360 1040 G9 HP Elite x360 1040 14 inch G9 HP ZB00K Firefly 14 G7 EliteBook 840 G9 EliteBook 845 G9 EliteBook 840 G10 ZBook Firefly 14 G9 ZBook Firefly 14 G10 HP ZBook Firefly 14 inch G9 Mobile Workstation PC (4C3U5AV) - 6H6V7PA HP ZBook Firefly 14 inch G9 Mobile Workstation PC (4C3U6AV) - 6A3X7PA HP ZBook Firefly 14 inch G9 Mobile Workstation PC (4C3U6AV) - 6E7T4PA HP ZBook Firefly 14 inch G10 Mobile Workstation PC (739M5AV) - 821B3PA HP ZBook Firefly 14 inch G10 Mobile Workstation PC (739M5AV) - 821B4PA HP EB845G9 R5-6650U 14 16GB/256 PC - 6X2M2PC HP EB845G9 R7-6850U 14 32GB/256 PC - 734U2UP HP EB845G9 R9-6950HS 14 32GB/1T LTEA PC - 6F6H6EA Acer TravelMate P4 (P414-52) P414-52 P414-41 HP Elite x360 1040 G9 HP Elitebook X360 1040 G9 i5-1245U 14 16GB/512 PC - 726C5PC Dell Latitude 7440 HP ZBook Firefly 14 inch G9 Mobile Workstation PC (4C3U5AV) - 6A3Z6PA HP ZBook Firefly 14 inch G9 Mobile Workstation PC (4C3U5AV) - 6A3Z7PA HP ZBook Firefly 14 inch G9 Mobile Workstation PC (4C3U6AV) - 6A3X6PA HP ZBook Firefly 14 inch G9 Mobile Workstation PC (4C3U8AV) - 6Q9M9PA HP ZBook Firefly 14 inch G9 Mobile Workstation PC (4C3V1AV) - 6Q9N1PA HP ZFly14G9 i7-1255U 14 16GB/512 PC - 6B8J1EA HP ZBook Firefly 14 inch G10 Mobile Workstation PC (739L8AV) - 820Y1PA HP EB845G9 R5-6600U 14 16GB/256 PC - 6W497UA HP EB1040G9 i5-1245U 14 16GB/256 LTE5GPC - 7K0J7U8 HP EliteBook 1040 14 inch G9 Notebook PC (4B924AV) - 6F2Q5PA HP EliteBook 1040 14 inch G9 Notebook PC (4B926AV) - 5Z5E0EA HP EliteBook 1040 G9 - 6T254EA HP EliteBook 1040 14 inch G9 Notebook PC (4B924AV) - 6G995EC HP EliteBook 840 G11 A514-56M P414-52 A514-56M P414-41 HP ZBook Firefly 14 G11 A HP EliteBook 845 G11 HP EliteBook 845 G11 HP EliteBook 845 G11 HP EliteBook 845 G11 HP EliteBook 845 G11 HP EliteBook 645 G11 9G146ET HP EB845G11 R5-8540U 14 16GB/1T PC 9G1A6ET HP EB845G11 R5-8540U 14 16GB/1T PC A08N5AA HP EB845G11 R5-8540U 14 16GB/256 PC A44L9UA HP EB845G11 R5-8540U 14 16GB/256 PC A4UK3US HP EB845G11 R5-8540U 14 16GB/256 PC AG3K6EC HP EB845G11 R5-8540U 14 16GB/256 PC B05KLUC HP EB845G11 R5-8540U 14 16GB/256 PC B7JH9E8 HP EB845G11 R5-8540U 14 16GB/256 PC B7JH9E8R HP EB845G11 R5-8540U 14 16GB/256 PC A26QHEA HP EB845G11 R5-8540U 14 16GB/512 LTEA PC 96X98ET HP EB845G11 R5-8540U 14 16GB/512 PC 9G0P7ET HP EB845G11 R5-8540U 14 16GB/512 PC 9G0W2ET HP EB845G11 R5-8540U 14 16GB/512 PC 9G0Y2ET HP EB845G11 R5-8540U 14 16GB/512 PC 9G121ET HP EB845G11 R5-8540U 14 16GB/512 PC A40HRPT HP EB845G11 R5-8540U 14 16GB/512 PC A44LBUA HP EB845G11 R5-8540U 14 16GB/512 PC A4UH3US HP EB845G11 R5-8540U 14 16GB/512 PC A6SC4UP HP EB845G11 R5-8540U 14 16GB/512 PC A7KE9PT HP EB845G11 R5-8540U 14 16GB/512 PC B17D6UC HP EB845G11 R5-8540U 14 16GB/512 PC B82JJUA HP EB845G11 R5-8540U 14 16GB/512 PC A26VFEA HP EB845G11 R5-8540U 14 16GB/512 PC AMD 9G0Y3ET HP EB845G11 R5-8540U 14 32GB/1T PC A85QHUP HP EB845G11 R5-8540U 14 32GB/512 LTE5GPC A85SZUP HP EB845G11 R5-8540U 14 32GB/512 LTEA PC 927S2ES HP EB845G11 R5-8540U 14 32GB/512 PC A5NQ0UP HP EB845G11 R5-8540U 14 32GB/512 PC AQ8A7EC HP EB845G11 R5-8540U 14 32GB/512 PC AQ8A8EC HP EB845G11 R5-8540U 14 32GB/512 PC AR3W4EC HP EB845G11 R5-8540U 14 32GB/512 PC AR8X8EC HP EB845G11 R5-8540U 14 32GB/512 PC AX3Q4EC HP EB845G11 R5-8540U 14 64GB/512 PC 9G148ET HP EB845G11 R7-8840HS 14 32GB/1T LTE5GPC 928L0ES HP EB845G11 R7-8840HS 14 32GB/1T LTEA PC 9G184ET HP EB845G11 R7-8840HS 14 32GB/1T PC AK6D9EC HP EB845G11 R7-8840HS 14 32GB/256 PC AW5U6EC HP EB845G11 R7-8840HS 14 32GB/256 PC 9G0W4ET HP EB845G11 R7-8840HS 14 32GB/512 PC A58Y7UC HP EB845G11 R7-8840HS 14 32GB/512LTE5GPC A45WLUP HP EB845G11 R7-8840U 14 16GB/1T PC 928Q1ES HP EB845G11 R7-8840U 14 16GB/256 PC 928Q2ES HP EB845G11 R7-8840U 14 16GB/256 PC A4UJ7US HP EB845G11 R7-8840U 14 16GB/256 PC AZ0X9EC HP EB845G11 R7-8840U 14 16GB/256 PC B7UK1EC HP EB845G11 R7-8840U 14 16GB/256 PC 96X97ET HP EB845G11 R7-8840U 14 16GB/512 PC 9G0M0ET HP EB845G11 R7-8840U 14 16GB/512 PC 9G0W3ET HP EB845G11 R7-8840U 14 16GB/512 PC 9G0Y5ET HP EB845G11 R7-8840U 14 16GB/512 PC 9G0Y6ET HP EB845G11 R7-8840U 14 16GB/512 PC 9G122ET HP EB845G11 R7-8840U 14 16GB/512 PC A36ZTET HP EB845G11 R7-8840U 14 16GB/512 PC A40HSPT HP EB845G11 R7-8840U 14 16GB/512 PC A44LCUA HP EB845G11 R7-8840U 14 16GB/512 PC A4TR1US HP EB845G11 R7-8840U 14 16GB/512 PC A76RPPP HP EB845G11 R7-8840U 14 16GB/512 PC A76V6UC HP EB845G11 R7-8840U 14 16GB/512 PC A7KB0PT HP EB845G11 R7-8840U 14 16GB/512 PC B13DLUC HP EB845G11 R7-8840U 14 16GB/512 PC B5SD4E8 HP EB845G11 R7-8840U 14 16GB/512 PC B5SD4E8R HP EB845G11 R7-8840U 14 16GB/512 PC B5SW1EC HP EB845G11 R7-8840U 14 16GB/512 PC B7GV7EC HP EB845G11 R7-8840U 14 16GB/512 PC B7SG2UP HP EB845G11 R7-8840U 14 16GB/512 PC B82JKUA HP EB845G11 R7-8840U 14 16GB/512 PC A08N6AA HP EB845G11 R7-8840U 14 32GB/1T LTE5G PC 9G147ET HP EB845G11 R7-8840U 14 32GB/1T PC A44LGUA HP EB845G11 R7-8840U 14 32GB/1T PC A58P5PC HP EB845G11 R7-8840U 14 32GB/1T PC A8UN2UP HP EB845G11 R7-8840U 14 32GB/1T PC B4US9UP HP EB845G11 R7-8840U 14 32GB/1T PC B64F5E8 HP EB845G11 R7-8840U 14 32GB/1T PC B64F5E8R HP EB845G11 R7-8840U 14 32GB/1T PC A26VGEA HP EB845G11 R7-8840U 14 32GB/1T PC AMD R A26VGEAR HP EB845G11 R7-8840U 14 32GB/1T PC AMD R 927S3ES HP EB845G11 R7-8840U 14 32GB/512 PC A08NCAA HP EB845G11 R7-8840U 14 32GB/512 PC A3GB5UP HP EB845G11 R7-8840U 14 32GB/512 PC AK1X1UC HP EB845G11 R7-8840U 14 32GB/512 PC AN9G7UP HP EB845G11 R7-8840U 14 32GB/512 PC AQ7E2EC HP EB845G11 R7-8840U 14 32GB/512 PC AQ9N8EC HP EB845G11 R7-8840U 14 32GB/512 PC AR6Z3UC HP EB845G11 R7-8840U 14 32GB/512 PC AT4H6UC HP EB845G11 R7-8840U 14 32GB/512 PC AT4J4UC HP EB845G11 R7-8840U 14 32GB/512 PC B0ZN0EC HP EB845G11 R7-8840U 14 32GB/512 PC B17RZEC HP EB845G11 R7-8840U 14 32GB/512 PC B7SD6UP HP EB845G11 R7-8840U 14 32GB/512 PC B82JMUA HP EB845G11 R7-8840U 14 64GB/512 PC A08NBAA HP EB845G11 R7-8840U 14 8GB/256 PC

Produktbeschreibung

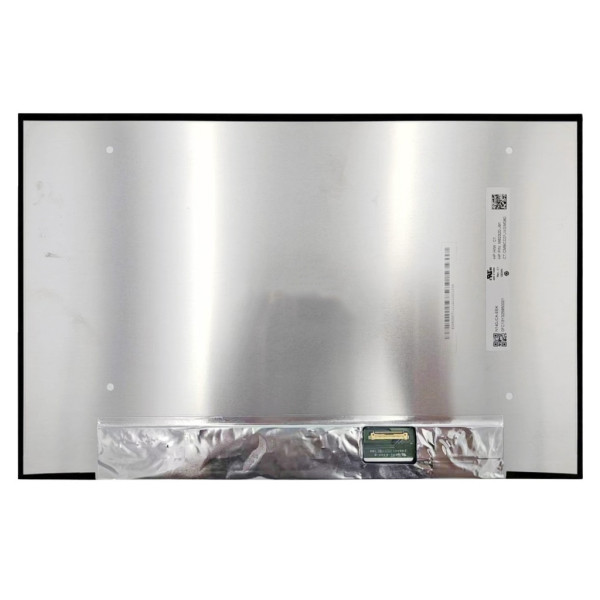

B140UAN04.6 LCD screen panel – ein hochwertiges LCD-Panel für Laptops, das gestochen scharfe Bilder und präzise Farbwiedergabe liefert.

Technische Daten:

• Bildschirmgröße: 14.0 – diagonal gemessen; prüfen Sie, ob sie zum Ausschnitt der Blende passt.
• Resolution: 1920(RGB)×1200, 16:10, WUXGA – stellen Sie sicher, dass Ihre GPU diese Auflösung unterstützt (z. B. benötigt 4K eDP 40-polig).
• Refresh Rate: 60HZ – höhere Bildwiederholraten (≥120 Hz) erfordern ein passendes Kabel und eine passende GPU.
• Interface: EDP 30 pin, Width: 0.75 inch (19mm), Pitch: 0.5mm – Anschlusstyp und Pinanzahl (z. B. eDP 30-polig 0,5 mm).
• Touchscreen: No – bei Ja müssen Mainboard und Kabel den Touch-Digitizer unterstützen.
• Condition: New Grade A+ – Zustand des Panels.
• Modell/PN: B140UAN04.6 – mit der Teilenummer auf Ihrem Original-Display vergleichen.

Kompatibilität: Garantiert passend für . Prüfen Sie vor dem Einbau noch einmal Steckerbreite und Rastermaß.

Installationshinweis: Halten Sie das Display nur an den Kanten, berühren Sie nicht das Glas, und führen Sie das Kabel vorsichtig durch das Scharnier, damit es nicht eingeklemmt wird.

Garantie & Support: Alle Produkte haben ein 7-tägiges Rückgaberecht und kostenlosen technischen Support. Bei Fragen zur Kompatibilität kontaktieren Sie unser Team unter info@pcspare.com.

SKU: LT-10027615  |  Zuletzt aktualisiert: 2026-09-20 00:36:43

Internes Strukturdiagramm Durchsuchen und anzeigen der inneren Struktur dieses Teils

×

In voller Größe öffnen ×

Lädt...

LCD-Panel — Schichtaufbau

Häufige Fragen & Lösungen

Welche Auflösung und Bildwiederholrate hat dieses Display?

Auflösung: 1920(RGB)×1200, 16:10, WUXGA | Bildwiederholrate: 60HZ.

Wichtige Hinweise:

• Der Grafikchip (GPU) Ihres Laptops muss diese Auflösung und Bildwiederholrate unterstützen. Für 4K (3840x2160) ist beispielsweise eine GPU mit DisplayPort 1.2 oder höher nötig, und das LCD-Kabel muss ausreichende Bandbreite haben (üblicherweise 40-polig eDP).
• War Ihr ursprüngliches Display 1366x768 und Sie bauen ein 1920x1080-Panel ein, kann das System funktionieren, aber BIOS/EDID müssen die neue Auflösung erkennen – manche ältere Laptops sind auf die ursprüngliche Auflösung festgelegt.
• Hohe Bildwiederholraten (z. B. 144 Hz) erfordern ein passendes Kabel und einen passenden Grafikausgang – stellen Sie sicher, dass Ihr Laptop dies unterstützt.

Bei einer Aufrüstung auf eine höhere Auflösung empfehlen wir, die Kompatibilität im Service-Handbuch Ihres Laptops oder in Foren zu prüfen.

Welche Schnittstelle nutzt dieses Display und wie sehen die Anschlussdetails aus?

Gängige Schnittstellentypen zur Orientierung:

• eDP 30-polig, schmal: Breite 0,67 Zoll (17 mm), Rastermaß 0,4 mm – häufig in sehr flachen Laptops.
• eDP 30-polig, Standard: Breite 0,75 Zoll (19 mm), Rastermaß 0,5 mm – häufig bei Standard-Modellen 14"–15,6".
• eDP 40-polig, schmal: Breite 0,79 Zoll (20 mm) oder 0,83 Zoll (21 mm), Rastermaß 0,4 mm – für 4K- und High-Refresh-Panels.
• eDP 40-polig, Standard: Breite 1,0 Zoll (25 mm), Rastermaß 0,5 mm – in größeren Gaming-Laptops.
• LVDS 40-polig: Breite 1,0 Zoll (25 mm), Rastermaß 0,5 mm – ältere Schnittstelle mit begrenzter Bandbreite.

So prüfen Sie es: Sehen Sie sich den Stecker an Ihrem Original-Display an – achten Sie auf aufgedruckte Bezeichnungen (z. B. "30P 0.4mm") oder messen Sie mit einem Lineal. Vergleichen Sie mit unseren Produktfotos.

Wenn Sie unsicher sind, senden Sie uns ein klares Foto des Anschlusses Ihres Original-Displays – wir gleichen es für Sie ab.

Welche physische Größe hat dieses Display?

Bildschirmgröße: 14.0 (diagonal gemessen).

Wichtig: Schon 0,1 Zoll Abweichung können dazu führen, dass das Panel nicht passt oder die Befestigungslöcher nicht fluchten. Messen Sie immer die aktive Fläche (sichtbarer Bereich) und die Außenmaße (einschließlich Befestigungslaschen) Ihres aktuellen Displays.

Prüfen Sie außerdem das Seitenverhältnis – die meisten modernen Laptops nutzen 16:9, manche jedoch 16:10 (etwas höher). Ein 16:10-Display passt physisch nicht in eine 16:9-Blende und umgekehrt.

So messen Sie richtig: Bauen Sie das Display aus dem Laptop aus und messen Sie die Diagonale der aktiven Fläche (von Ecke zu Ecke). Messen Sie zusätzlich Breite und Höhe des gesamten Panels (einschließlich Metallrahmen). Vergleichen Sie diese Werte mit unseren Produktspezifikationen.

Ist dies ein Touchscreen?

Touch-Unterstützung: Nein. Dies ist ein Standard-Panel (ohne Touch).

Es funktioniert in jedem Laptop, der ein Display ohne Touch aufnimmt. War Ihr Laptop ursprünglich mit Touchscreen ausgestattet, führt der Einbau dieses Panels zum Verlust der Touch-Funktion (die Anzeige funktioniert weiterhin). Unter Umständen benötigen Sie außerdem ein LCD-Kabel ohne Touch-Unterstützung.

Welche Klasse bzw. welchen Zustand hat dieses Display?

Klasse: New Grade A+.

Die Klassen im Überblick:

• Klasse A+ (Neu): Fabrikneu, makelloses Panel, keine toten Pixel, gleichmäßige Ausleuchtung – höchste Qualität.
• Klasse A (Neu, kompatibel): Neu, aber mit geringfügigen optischen Abweichungen (z. B. leicht unterschiedliche Gleichmäßigkeit der Beleuchtung) – kaum wahrnehmbar.
• Klasse B (Gebraucht/Refurbished): Kann wenige (<5) tote Pixel oder leichte Kratzer haben, die die Funktion nicht beeinträchtigen – geeignet für günstige Reparaturen.

Wir versenden alle Displays in der auf der Produktseite angegebenen Klasse. Alle Displays werden auf Funktion geprüft – keine Linien, kein Flackern, die Hintergrundbeleuchtung funktioniert.

Wenn Sie eine bestimmte Klasse benötigen, prüfen Sie bitte die Produktbeschreibung oder kontaktieren Sie uns vor der Bestellung.

Hat dieses Display tote Pixel oder andere Mängel?

Alle unsere LCD-Displays werden vor dem Versand streng geprüft. Sie sind zum Zeitpunkt des Versands garantiert frei von toten Pixeln, hellen Punkten und Linien.

Was zu tun ist, wenn Sie nach dem Einbau Mängel feststellen:

• Prüfen Sie, ob das Problem durch ein lockeres Kabel verursacht wird – setzen Sie das LCD-Kabel an beiden Enden neu ein.
• Testen Sie das Display nach Möglichkeit an einem anderen kompatiblen Laptop, um das Problem einzugrenzen.
• Liegt der Mangel eindeutig am Panel (z. B. ein Cluster toter Pixel oder ein sichtbarer Kratzer), kontaktieren Sie unseren Support innerhalb von 7 Tagen mit Fotos – wir veranlassen einen Austausch oder eine Rückerstattung.

Unsere Garantie deckt ausschließlich Herstellungsfehler ab – physische Schäden beim Einbau sind nicht abgedeckt.

Wo befindet sich das Display und wie ist es befestigt?

Das LCD-Display befindet sich im Displaydeckel (A-Cover + B-Cover) des Laptops. Es ist wie folgt befestigt:

• Am A-Cover (Deckel): Das Display ist meist mit 4–8 kleinen Schrauben rundum am A-Cover befestigt. Manche Modelle verwenden Klebeband oder einen Metallrahmen statt Schrauben.
• Hinter dem B-Cover (Blende): Die Blende verdeckt die Vorderseite des Displays – sie muss zuerst entfernt werden, um an das Display zu gelangen.
• Das LCD-Kabel verbindet die Rückseite des Displays (oder die Unterkante) durch das Scharnier mit dem Mainboard.
• Das Display hat außerdem ein Kabel für die Hintergrundbeleuchtung (manchmal in das Hauptkabel integriert), das die LED-Beleuchtung versorgt.

Um an das Display zu gelangen, muss die Blende entfernt werden – bei manchen Modellen muss die gesamte Display-Einheit (Deckel) von der Basis getrennt werden, um Kabelschäden zu vermeiden.

Wie schließe ich das LCD-Kabel am Display und am Mainboard an?

Die Verbindung erfolgt an zwei Enden:

• Display-Seite: Das Kabel wird in einen Anschluss auf der Rückseite des LCD-Panels (oder an der Unterkante) gesteckt. Dies ist üblicherweise ein ZIF-Anschluss (Zero Insertion Force). Vorgehensweise:
  • Klappen Sie die kleine Verriegelungslasche am Display-Anschluss hoch.
  • Führen Sie das Kabel mit den goldenen Kontakten nach oben (zur Lasche hin) ein – das Kabel ist oft mit einem blauen oder roten Streifen für Pin 1 markiert.
  • Drücken Sie die Lasche fest herunter, um zu verriegeln.
• Mainboard-Seite: Das Kabel wird in einen Anschluss auf der Systemplatine gesteckt, meist mit LCD, LVDS, eDP oder J_LCD beschriftet. Die Vorgehensweise ist dieselbe – ZIF-Lasche anheben, Kabel korrekt einführen und verriegeln.

Entscheidend: Das Kabel muss vollständig eingesteckt sein – sitzt es nicht richtig, erhalten Sie nur ein Teilbild oder gar kein Bild. Wenden Sie keine Gewalt an; geht das Kabel nicht leicht hinein, prüfen Sie die Ausrichtung.

Trennen Sie vor dem Anschließen oder Abziehen des LCD-Kabels immer den Akku, um Kurzschlüsse zu vermeiden.

Wie tausche ich das LCD-Display Schritt für Schritt aus?

Hinweis: Dies ist ein heikler Arbeitsschritt – gehen Sie vorsichtig vor. Wenn Sie sich unsicher sind, ziehen Sie einen professionellen Reparaturservice hinzu.

1. Vorbereitung: Schalten Sie den Laptop aus, trennen Sie das Netzteil und entnehmen Sie den Akku (falls entnehmbar). Arbeiten Sie auf einer sauberen, weichen Unterlage.
2. Blende (B-Cover) entfernen:
   • Heben Sie die Blende mit einem Kunststoff-Spudger oder Plektrum vorsichtig ab – beginnen Sie an der Innenkante (in Displaynähe) und arbeiten Sie sich ringsum vor.
   • Manche Blenden sind verklebt – erwärmen Sie den Kleber schonend mit einem Föhn.
   • Achten Sie darauf, die Blende nicht zu verbiegen oder zu brechen – sie ist oft dünn und empfindlich.
3. Altes Display abklemmen:
   • Suchen Sie den LCD-Kabelanschluss auf der Rückseite des Displays (oder an der Unterkante). Lösen Sie die ZIF-Lasche und ziehen Sie das Kabel vorsichtig heraus.
   • Trennen Sie ggf. auch das separate Beleuchtungskabel.
   • Entfernen Sie die Befestigungsschrauben (meist 4–6), mit denen das Display am A-Cover sitzt.
   • Heben Sie das Display vorsichtig heraus – vermeiden Sie es zu biegen.
4. Neues Display einbauen:
   • Setzen Sie das neue Display in dieselbe Position – richten Sie die Schraubenlöcher aus.
   • Setzen Sie die Schrauben ein und ziehen Sie sie gleichmäßig an – nicht zu fest.
   • Schließen Sie das LCD-Kabel an – führen Sie es vollständig in den ZIF-Anschluss ein und verriegeln Sie die Lasche. Das Kabel darf nicht verdreht oder eingeklemmt sein.
   • Hat Ihr Display ein separates Beleuchtungskabel, schließen Sie es ebenfalls an.
5. Blende wieder anbringen:
   • Drücken Sie die Blende wieder an – beginnen Sie an einer Ecke und arbeiten Sie sich vor, bis alle Clips einrasten.
   • Wurde Kleber verwendet, bringen Sie neues Klebeband an oder nutzen Sie den vorhandenen Kleber (sofern noch klebrig).
6. Vor dem Zusammenbau testen:
   • Schließen Sie den Akku an und schalten Sie den Laptop ein – prüfen Sie die Anzeige (keine Linien, kein Flackern, keine toten Pixel).
   • Testen Sie die Helligkeitsregelung und bei Touch-Displays die Touch-Funktion.
7. Wenn alles funktioniert, schalten Sie aus, trennen den Akku und bauen die übrigen Abdeckungen wieder zusammen.

Häufige Fehler, die Sie vermeiden sollten:

• Vergessen, das Kabel anzuschließen, bevor das Display montiert wird – Sie müssen die Schritte sonst wiederholen.
• Das LCD-Kabel im Scharnierbereich einklemmen – verlegen Sie es genau wie das Original.
• Zu lange Schrauben verwenden – sie können Display oder A-Cover beschädigen.
• Alten Kleber nicht vollständig entfernen – sonst sitzt die Blende ungleichmäßig.

Sehen Sie sich unser Einbauvideo an oder lesen Sie im Service-Handbuch Ihres Laptops nach modellspezifischen Details.

Welche Vorsichtsmaßnahmen sollte ich beachten und was tun, wenn das Display nach dem Einbau nicht funktioniert?

Wichtige Vorsichtsmaßnahmen:

• Trennen Sie immer den Akku, bevor Sie Display oder Kabel anfassen – die LCD-Hintergrundbeleuchtung kann hohe Spannung führen (bis zu 40 V) und den Inverter oder die GPU beschädigen.
• Halten Sie das Display nur an den Kanten – berühren Sie weder die Glasoberfläche noch die goldenen Kontakte am Kabel.
• Biegen Sie das Display niemals – das Glas bricht leicht.
• Nutzen Sie ESD-Schutz – tragen Sie ein antistatisches Armband oder berühren Sie ein geerdetes Metallteil, bevor Sie Bauteile anfassen.
• Ziehen Sie Schrauben nicht zu fest an – Displayrahmen sind empfindlich; handfest genügt.
• Halten Sie das Display sauber – Staub oder Fingerabdrücke auf der Innenseite sind bei eingeschalteter Beleuchtung sichtbar.

Fehlersuche – was, wenn das Display nach dem Einbau nicht funktioniert?

• Kein Bild (schwarzer Bildschirm):
  • Prüfen Sie, ob das LCD-Kabel an beiden Enden – Display und Mainboard – vollständig eingesteckt und verriegelt ist.
  • Prüfen Sie, ob der Laptop eingeschaltet ist (Lüftergeräusch oder Feststelltasten-LED).
  • Testen Sie mit einem externen Monitor, ob der Laptop ein Bild ausgibt – funktioniert extern, liegt das Problem am Display oder Kabel.
  • Untersuchen Sie das Kabel auf Beschädigungen – ein eingeklemmtes Kabel kann innen gebrochen sein.
• Hintergrundbeleuchtung an, aber kein Bild (weißes/grauses Bild):
  • Das deutet meist darauf hin, dass die Videodatenleitungen nicht verbunden sind – setzen Sie das Kabel neu ein und prüfen Sie den Stecker auf verbogene Pins.
  • Stellen Sie sicher, dass das Display zur Schnittstelle Ihres Laptops passt (z. B. eDP gegenüber LVDS).
• Flackern oder zeitweiliger Bildausfall:
  • Prüfen Sie die Kabelführung – sie kann im Scharnierbereich eingeklemmt sein.
  • Das Kabel darf nicht straff gespannt sein – etwas Spiel ist erforderlich.
• Linien, Bildfehler oder verfälschte Farben:
  • Setzen Sie das Kabel neu ein – manchmal verursacht ein schlechter Kontakt Signalstörungen.
  • Bleiben die Linien, kann das Display defekt sein – kontaktieren Sie den Support.
• Touch funktioniert nicht (bei Touch-Displays):
  • Stellen Sie sicher, dass das Digitizer-Kabel angeschlossen ist (falls separat).
  • Installieren Sie den richtigen Touch-Treiber – manche Laptops benötigen einen spezifischen Treiber für das neue Panel.
  • Prüfen Sie die BIOS-Einstellungen – manche Laptops haben eine Option zum Aktivieren/Deaktivieren von Touch.
• Helligkeitsregelung funktioniert nicht:
  • Stellen Sie sicher, dass das Beleuchtungskabel angeschlossen ist (falls separat).
  • Prüfen Sie, ob die Helligkeitstasten des Laptops funktionieren – falls nicht, installieren Sie den Grafiktreiber neu.
• Display zu dunkel oder ungleichmäßige Ausleuchtung:
  • Dies kann an der Hintergrundbeleuchtung liegen – prüfen Sie, ob der Stecker vollständig sitzt.
  • Bei einem abweichenden Display-Modell kann das Betriebssystem die Helligkeitswerte anders interpretieren – passen Sie sie im System an.

Wenn Sie alle Punkte geprüft haben und das Problem weiterhin besteht: Kontaktieren Sie unseren Support mit Fotos des Fehlerbilds und Ihrem Laptop-Modell – wir helfen bei der Diagnose und veranlassen bei Bedarf einen Austausch.
