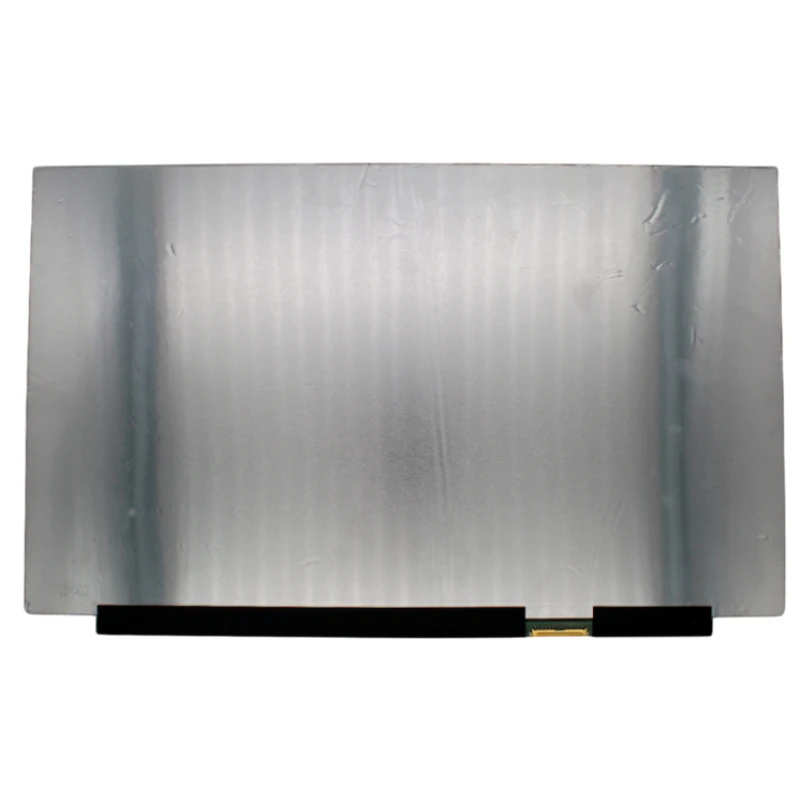

ATNA60YV02-0 OLED displej LCD screen panel

Často kladené otázky a řešení

Jaké je rozlišení a obnovovací frekvence tohoto displeje?

Rozlišení: 3840(RGB)×2400, WQUXGA, 16:10 | Obnovovací frekvence: 60HZ.

Důležité aspekty:

• Grafický čip (GPU) Vašeho notebooku musí podporovat toto rozlišení a obnovovací frekvenci. Například 4K (3840x2160) vyžaduje GPU s DisplayPort 1.2 nebo novějším a kabel videa musí mít dostatečnou šířku pásma (obvykle 40pinové eDP).
• Pokud měl Váš původní displej rozlišení 1366x768 a nainstalujete panel 1920x1080, systém může fungovat, ale BIOS/EDID musí rozpoznat nové rozlišení – některé starší notebooky jsou uzamčeny na původní rozlišení.
• Vysoké obnovovací frekvence (např. 144Hz) vyžadují kompatibilní kabel a grafický výstup – ujistěte se, že je Váš notebook podporuje.

Pokud přecházíte na vyšší rozlišení, doporučujeme ověřit potvrzenou kompatibilitu v servisním manuálu Vašeho notebooku nebo na online fórech.

Jaké rozhraní tento displej používá a jaké jsou parametry konektoru?

Běžné typy rozhraní pro orientaci:

• eDP 30 pin, úzké: Šířka 0,67 palce (17 mm), rozteč 0,4 mm – běžné u ultra tenkých notebooků.
• eDP 30 pin, standardní: Šířka 0,75 palce (19 mm), rozteč 0,5 mm – běžné u standardních modelů 14″–15,6″.
• eDP 40 pin, úzké: Šířka 0,79 palce (20 mm) nebo 0,83 palce (21 mm), rozteč 0,4 mm – používá se u 4K panelů a panelů s vysokou obnovovací frekvencí.
• eDP 40 pin, standardní: Šířka 1,0 palce (25 mm), rozteč 0,5 mm – používá se ve větších herních noteboocích.
• LVDS 40 pin: Šířka 1,0 palce (25 mm), rozteč 0,5 mm – starší rozhraní s omezenou šířkou pásma.

Jak ověřit: Zkontrolujte konektor na původním displeji – hledejte potištěné označení (např. „30P 0,4mm“) nebo jej změřte pravítkem. Porovnejte s fotografiemi našeho produktu.

Pokud si nejste jisti, pošlete nám zřetelnou fotografii konektoru původního displeje – dokážeme jej přiřadit.

Jaké jsou fyzické rozměry tohoto displeje?

Úhlopříčka displeje: 16.0 (měřeno diagonálně).

Důležité: I rozdíl 0,1 palce může způsobit, že panel nezapadne do rámečku nebo se montážní otvory nebudou krýt. Vždy změřte aktivní plochu (viditelnou část) a vnější rozměry (včetně montážních oušek) současného displeje.

Dále zkontrolujte poměr stran – většina moderních notebooků používá 16:9, některé však 16:10 (který je o něco vyšší). Displej 16:10 v rámečku pro 16:9 fyzicky nezapadne a naopak.

Jak měřit: Vyjměte displej z notebooku a změřte úhlopříčku aktivní plochy (z rohu do rohu). Změřte také šířku a výšku celého panelu (včetně kovového rámu). Tyto údaje porovnejte se specifikací našeho produktu.

Má tento displej dotykovou obrazovku?

Podpora dotyku: Ne. Jedná se o standardní (nedotykový) panel.

Bude fungovat v každém notebooku, který podporuje nedotykový displej. Pokud měl Váš notebook původně dotykovou obrazovku, instalace tohoto nedotykového panelu povede ke ztrátě funkce dotyku (zobrazení však bude fungovat). Může být také nutné použít nedotykový kabel videa.

Jaká je kvalitativní třída a stav tohoto displeje?

Kvalitativní třída: New Grade A+.

Vysvětlení tříd LCD:

• Třída A+ (nový): Zcela nový panel bez závad, žádné vadné pixely, rovnoměrný jas – nejvyšší kvalita.
• Třída A (nový kompatibilní): Nový, ale může mít drobné kosmetické odchylky (např. mírně odlišnou rovnoměrnost podsvícení) – jen zřídka postřehnutelné.
• Třída B (použitý/repassovaný): Může mít několik (<5) vadných pixelů nebo drobné škrábance, které neovlivňují funkčnost – vhodné pro ekonomické opravy.

Všechny displeje expedujeme ve třídě uvedené na stránce produktu. Všechny displeje jsou testovány na funkčnost – bez pruhů, bez blikání a s funkčním podsvícením.

Pokud požadujete konkrétní třídu, zkontrolujte prosím popis produktu nebo nás kontaktujte před objednávkou.

Má tento displej vadné pixely nebo jiné závady?

Všechny naše LCD panely jsou před expedicí důkladně testovány. V okamžiku expedice garantujeme, že neobsahují vadné pixely, světlé body ani pruhy.

Co dělat, pokud po instalaci zjistíte závady:

• Zkontrolujte, zda problém nezpůsobuje uvolněný kabel – znovu usaďte kabel videa na obou koncích.
• Pokud je to možné, otestujte displej v jiném kompatibilním notebooku a problém tak izolujte.
• Pokud jsou závady zjevně na panelu (např. shluk vadných pixelů nebo viditelný škrábanec), kontaktujte naši podporu do 7 dnů a přiložte fotografie – zajistíme výměnu nebo vrácení peněz.

Naše záruka se vztahuje pouze na výrobní vady – na mechanické poškození při instalaci se nevztahuje.

Kde je displej fyzicky umístěn a jak je upevněn?

LCD panel je umístěn uvnitř víka displeje (kryt A + kryt B) notebooku. Je upevněn následovně:

• Ke krytu A (horní víko): Panel je obvykle přišroubován ke krytu A pomocí 4–8 malých šroubků po obvodu. Některé modely používají místo šroubků lepicí pásku nebo kovový rám.
• Za krytem B (rámeček): Rámeček zakrývá přední část panelu – pro přístup k panelu je nutné jej nejprve odstranit.
• Kabel videa vede ze zadní strany panelu (nebo ze spodní hrany) k základní desce a prochází závěsem.
• Panel má také kabel podsvícení (někdy integrovaný v hlavním kabelu), který napájí LED podsvícení.

Přístup k panelu vyžaduje demontáž rámečku – u některých modelů je nutné nejprve sejmout celou sestavu displeje (víko) ze základny, aby nedošlo k poškození kabelů.

Jak připojím kabel videa k displeji a k základní desce?

Připojení zahrnuje dva konce:

• Konec u displeje: Kabel se zasouvá do konektoru na zadní straně LCD panelu (nebo na spodní hraně). Obvykle jde o konektor ZIF (Zero Insertion Force). Postup připojení:
  • Odklopte malou zajišťovací klapku na konektoru displeje.
  • Zasuňte kabel tak, aby zlaté kontakty směřovaly nahoru (ke klapce) – kabel bývá označen modrým nebo červeným pruhem pro pin 1.
  • Pevně stiskněte klapku dolů a zajistěte ji.
• Konec u základní desky: Kabel se zasouvá do konektoru na základní desce, obvykle označeného LCD, LVDS, eDP nebo J_LCD. Postup je stejný – nadzdvihněte klapku ZIF, správně zasuňte kabel a zajistěte.

Zásadní: Kabel musí být zasunutý až na doraz – pokud není zcela usazený, obraz bude částečný nebo žádný. Kabel netlačte silou; pokud nejde snadno zasunout, zkontrolujte orientaci.

Před připojením nebo odpojením kabelu videa vždy odpojte baterii, abyste předešli zkratu.

Jak postupovat při výměně LCD panelu krok za krokem?

Poznámka: Jde o náročnou operaci – postupujte opatrně. Pokud si nejste jisti, zvažte využití profesionálního servisu.

1. Příprava: Vypněte notebook, odpojte napájecí adaptér a vyjměte baterii (pokud je vyjímatelná). Pracujte na čistém a měkkém povrchu.
2. Demontáž rámečku (kryt B):
   • Plastovou páčkou nebo trsátkem opatrně vypáčte rámeček – začněte na vnitřní hraně (u displeje) a postupujte po obvodu.
   • Některé rámečky jsou zajištěny lepidlem – použijte mírné teplo (fén) ke změkčení lepidla.
   • Dbejte, abyste rámeček neohli ani nepraskli – bývá tenký a křehký.
3. Odpojení původního panelu:
   • Najděte konektor kabelu videa na zadní straně panelu (nebo ve spodní části). Uvolněte klapku ZIF a kabel opatrně vytáhněte.
   • Pokud je k dispozici samostatný kabel podsvícení, odpojte jej také.
   • Vyšroubujte montážní šroubky (obvykle 4–6), kterými je panel upevněn ke krytu A.
   • Panel opatrně vyjměte – neohýbejte jej.
4. Instalace nového panelu:
   • Umístěte nový panel na stejné místo – zarovnejte otvory pro šroubky.
   • Vložte a rovnoměrně utáhněte montážní šroubky – nepřetahujte je.
   • Připojte kabel videa – zcela jej zasuňte do konektoru ZIF a zajistěte klapku. Ujistěte se, že kabel není zkroucený ani přiskřípnutý.
   • Pokud má Váš panel samostatný kabel podsvícení, připojte jej také.
5. Opětovné nasazení rámečku:
   • Zatlačte rámeček zpět na místo – začněte v jednom rohu a postupujte po obvodu, dokud všechny západky nezacvaknou.
   • Pokud bylo použito lepidlo, naneste novou lepicí pásku nebo použijte původní lepidlo (pokud stále lepí).
6. Test před úplnou montáží:
   • Znovu připojte baterii a zapněte notebook – zkontrolujte správné zobrazení (žádné pruhy, blikání ani vadné pixely).
   • Otestujte nastavení jasu a u dotykového displeje také funkci dotyku.
7. Pokud vše funguje, vypněte notebook, odpojte baterii a nasaďte zbývající kryty.

Časté chyby, kterým je třeba se vyhnout:

• Zapomenutí připojit kabel před upevněním panelu – budete muset postup opakovat.
• Přiskřípnutí kabelu videa v oblasti závěsu – veďte jej pečlivě přesně jako původní kabel.
• Použití příliš dlouhých šroubků – mohou poškodit panel nebo kryt A.
• Neodstranění veškerého starého lepidla – rámeček pak nemusí sedět rovnoměrně.

Podívejte se na naše instalační video nebo se obraťte na servisní manuál Vašeho notebooku, kde najdete specifika pro daný model.

Jaká opatření mám dodržovat a co dělat, když displej po instalaci nefunguje?

Zásadní bezpečnostní opatření:

• Vždy odpojte baterii před jakoukoli manipulací s displejem nebo kabelem – podsvícení LCD může nést vysoké napětí (až 40 V) a může poškodit invertor nebo GPU.
• Držte displej za okraje – nedotýkejte se skleněného povrchu ani zlatých kontaktů na kabelu.
• Displej nikdy neohýbejte ani neprohýbejte – sklo může snadno prasknout.
• Používejte ochranu proti ESD – noste antistatický náramek nebo se před dotykem součástí dotkněte uzemněného kovového předmětu.
• Šrouby nedotahujte příliš silně – rámečky displeje jsou jemné; pevné dotažení stačí.
• Udržujte displej čistý – jakýkoli prach nebo otisky prstů na vnitřním povrchu budou při zapnutém podsvícení viditelné.

Řešení problémů – co dělat, když displej po instalaci nefunguje?

• Žádný obraz (černá obrazovka):
  • Zkontrolujte, zda je kabel videa zcela zasunutý a zajištěný na straně displeje i základní desky.
  • Ověřte, že je notebook zapnutý (poslouchejte ventilátor nebo sledujte kontrolku Caps Lock).
  • Otestujte notebook s připojeným externím monitorem – pokud externí monitor funguje, problém je v displeji nebo v kabelu.
  • Zkontrolujte kabel, zda není poškozený – přiskřípnutý kabel může přerušit vnitřní vodiče.
• Podsvícení svítí, ale není obraz (bílá/šedá obrazovka):
  • Obvykle to znamená, že datové vodiče videa nejsou připojeny – znovu usaďte kabel a zkontrolujte, zda nejsou ohnuté piny v konektoru.
  • Ověřte, že je displej kompatibilní s rozhraním Vašeho notebooku (např. eDP vs LVDS).
• Blikání nebo přerušovaný obraz:
  • Zkontrolujte vedení kabelu – může být přiskřípnutý v oblasti závěsu.
  • Ujistěte se, že kabel není napnutý – měl by mít malou vůli.
• Pruhy, artefakty nebo zkreslené barvy:
  • Znovu usaďte kabel – špatný kontakt někdy způsobuje šum signálu.
  • Pokud pruhy přetrvávají, displej může být vadný – kontaktujte podporu.
• Dotyková obrazovka nefunguje (u dotykových displejů):
  • Ověřte, že je připojen kabel digitalizéru (pokud je samostatný).
  • Nainstalujte správný ovladač dotykové obrazovky – některé notebooky vyžadují pro nový panel specifický ovladač.
  • Zkontrolujte nastavení BIOS – některé notebooky mají volbu pro zapnutí a vypnutí dotykové obrazovky.
• Nastavení jasu nefunguje:
  • Ujistěte se, že je připojen kabel podsvícení (pokud je samostatný).
  • Zkontrolujte, zda fungují klávesy jasu – pokud ne, zkuste přeinstalovat ovladač grafického adaptéru.
• Displej je příliš tmavý nebo je podsvícení nerovnoměrné:
  • Může jít o problém s podsvícením – ujistěte se, že je konektor zcela usazený.
  • Pokud je displej jiného modelu, mohou být úrovně jasu interpretovány odlišně – upravte je v operačním systému.

Pokud jste vyzkoušeli vše výše uvedené a problém přetrvává: Kontaktujte naši podporu, přiložte fotografie problému s displejem a model Vašeho notebooku – pomůžeme Vám s diagnostikou a v případě potřeby zajistíme výměnu.
