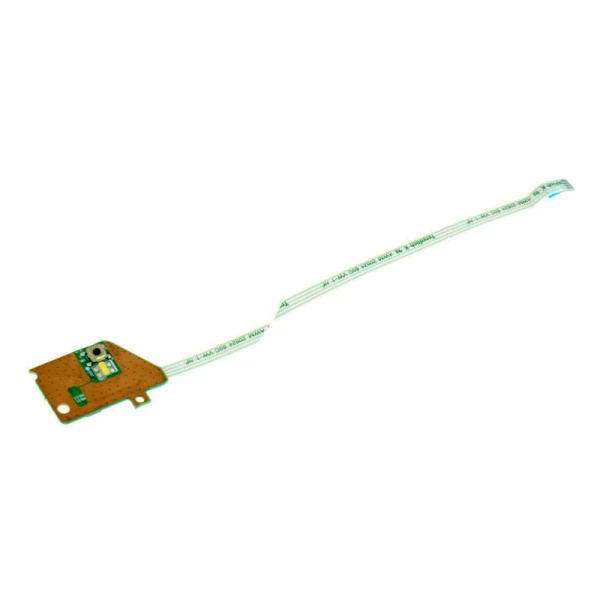

Power Switch Board for TOSHIBA L50-B L50-B-1C9 L50-B-1NX DA0BLIPB6C0

Často kladené otázky a řešení

Je tato deska přímou náhradou?

Tato deska je určena pro DA0BLIPB6C0. Pro ověření kompatibility zkontrolujte číslo dílu na původní desce. Vyhledejte vytištěné číslo desky (např. LS-8391P) a fyzické rozložení tlačítek – musí přesně odpovídat.

Jak krok za krokem vyměnit spínací / napájecí desku?

1. Nejprve bezpečnost: Odpojte kabel hlavní baterie od základní desky, abyste vyloučili zkrat nebo poškození vestavěného řadiče.
2. Sejměte spodní kryt (kryt D) a případné stínění potřebné pro přístup k desce.
3. Najděte desku – obvykle je namontována na horním šasi (kryt C / dlaňová opěrka) poblíž pravého horního rohu, na bočním okraji nebo v blízkosti konektoru DC.
4. Odpojte plochý kabel (FFC nebo ribbon) od desky – opatrně vyklopte zajišťovací západku ZIF a kabel vytáhněte.
5. Odšroubujte desku (obvykle 1-2 malé šrouby Phillips) a vyjměte ji z vybrání.
6. Nainstalujte novou desku do stejného vybrání, zarovnejte šroubové otvory a zajistěte ji šrouby – nepřetahujte.
7. Znovu připojte kabel FFC – zasuňte jej zcela do konektoru ZIF ve správné orientaci (zlaté kontakty směrem k zajišťovací západce) a západku stlačte dolů.
8. Veďte kabel úhledně po původních drážkách, aby nedošlo k jeho přiskřípnutí při skládání.
9. Otestujte funkčnost – krátce připojte baterii, stiskněte tlačítko napájení a zjistěte, zda se notebook spustí, a vyzkoušejte také boční tlačítka (hlasitost, Novo atd.).
10. Vypněte zařízení, znovu odpojte baterii a nasaďte kryty.

Pokud deska obsahuje stavové LED, ověřte, že se během testování rozsvítí podle očekávání.

Kde je spínací / napájecí deska v notebooku umístěna?

• Pravý horní nebo levý horní roh klávesnicové části (v blízkosti pantu) – nejčastější umístění hlavního tlačítka napájení.
• Boční okraje (levý nebo pravý) – často se používají pro tlačítka hlasitosti nebo vyhrazená pomocná tlačítka (např. tlačítko Lenovo Novo).
• V blízkosti konektoru napájení DC – u některých modelů je napájecí deska spojena s napájecím portem.
• Zapadá do vyhrazeného vybrání a je zajištěna malými šrouby a/nebo vodicími kolíky.

Pro přístup obvykle stačí sejmout spodní kryt, u některých modelů však může být nejprve nutné sejmout klávesnici nebo horní rám.

Kam se kabel desky připojuje na základní desce?

• SW / SW1 (pro spínač napájení)
• PWR_SW / PWRBTN
• KB_BL (pokud je integrováno ovládání podsvícení)
• IO_BOARD nebo SUB_BOARD

Postup připojení: Vyklopte zajišťovací západku ZIF na konektoru základní desky, zasuňte plochý kabel zcela (zlaté piny správným směrem – obvykle k západce) a poté západku stlačte dolů a zajistěte. Není třeba používat sílu – pokud kabel nezajíždí snadno, zkontrolujte orientaci.

Důležité: Kabel je křehký – neohýbejte jej ostře ani neskládejte.

Jaká opatření byste měli dodržovat při výměně této desky?

• Nejprve vždy odpojte baterii – i malý zbytkový náboj může způsobit zkrat desky nebo poškození firmwaru vestavěného řadiče.
• S kabelem FFC zacházejte mimořádně opatrně – vyhněte se lámání, trhání a tahu za kabel. Vždy tahejte za konektor, nikoli za vodiče.
• Zkontrolujte orientaci – konektory ZIF jsou orientačně jištěné; zasunutí kabelu obráceně nebude fungovat a při použití síly může ohnout piny.
• Utahovací moment šroubů – nepřetahujte; dotažení do dosednutí stačí. Přetažení může prasknout PCB nebo strhnout závity v šasi.
• Vyhněte se ESD – před manipulací s deskou se uzemněte (dotkněte se kovového povrchu), abyste předešli poškození statickou elektřinou.
• Otestujte před úplným složením – připojte baterii, stiskněte tlačítko napájení a ověřte spuštění. Vyzkoušejte také boční tlačítka (hlasitost/pomocná), zda správně spínají.

Řešení potíží, pokud tlačítko nefunguje:

• Znovu usaďte kabel na obou koncích – někdy nebývá zcela zasunutý.
• Zkontrolujte, zda na konektorech nejsou ohnuté piny.
• Ověřte, že model desky odpovídá regionu Vašeho notebooku (některé mají odlišné rozložení kláves).
• Resetujte EC (Embedded Controller) odpojením baterie a baterie CMOS na 30 sekund.
