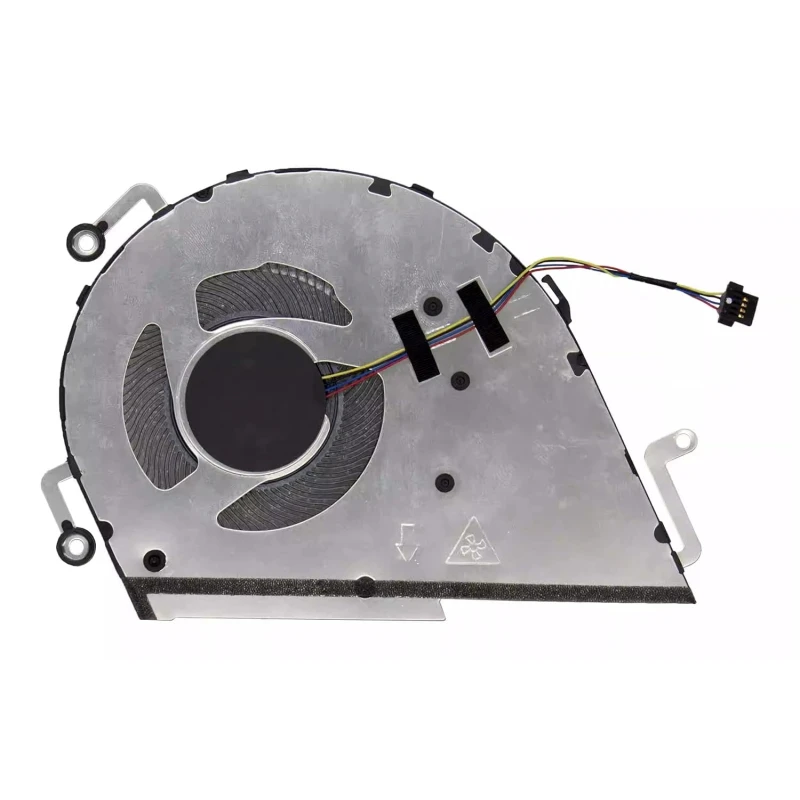

CPU FAN for Asus Vivobook S5600FL original

Často kladené otázky a řešení

Je to ventilátor CPU, nebo ventilátor GPU?

Tento ventilátor je označen jako ventilátor CPU.

Proč je to důležité:

• Ventilátory CPU jsou obvykle větší a nacházejí se nad procesorem, často s vlastním chladičem a tepelnou trubicí.
• Ventilátory GPU bývají menší a chladí grafický čip – mohou mít samostatný chladič, nebo sdílet systém tepelných trubic s CPU.
• Kombinované jednotky pokrývají CPU i GPU pomocí sdíleného systému tepelných trubic – bývají časté u herních notebooků.
• Instalace nesprávného typu může vést k nízkému chladicímu výkonu nebo k tomu, že se ventilátor do šasi nevejde.

Jak to ověřit: Otevřete notebook a podívejte se na umístění ventilátoru – ventilátory CPU bývají obvykle u středu nebo horní části základní desky, ventilátory GPU u grafického čipu (často na pravé straně). Zkontrolujte číslo dílu na původním ventilátoru – obvykle označuje provedení CPU nebo GPU (např. „CPU_FAN“ nebo „GPU_FAN“).

Pokud si nejste jistí, pošlete nám fotografii původního ventilátoru a my Vám typ potvrdíme.

Jaké jsou parametry napájení a konektoru tohoto ventilátoru?

Napájení: DC 5V, 0.50A | Konektor: 4 wires 4 pins.

Důležité aspekty:

• Většina ventilátorů do notebooků pracuje s 5V DC (některé starší modely používají 3,3V nebo 12V). Použití ventilátoru s nesprávným napětím může poškodit základní desku nebo způsobit, že se ventilátor nebude točit.
• Typ konektoru je klíčový – mezi běžné typy patří:
  • 2 piny: Základní napájení a zemnění – otáčky jsou pevné (bez řízení PWM).
  • 3 piny: Napájení, zemnění a tachometr (zpětná vazba RPM) – otáčky se řídí regulací napětí.
  • 4 piny: Napájení, zemnění, tachometr a PWM (Pulse Width Modulation) – umožňuje přesné řízení otáček a je nejčastější u moderních notebooků.
• Použití ventilátoru s jiným počtem pinů může vyžadovat redukci, nebo nemusí fungovat vůbec – zkontrolujte konektor na základní desce (obvykle označený CPU_FAN, FAN1 nebo J_FAN).
• Jmenovitý příkon (ve wattech) udává spotřebu ventilátoru – ventilátor s vyšším příkonem může odebírat větší proud, než jaký dokáže základní deska dodat.

Pokud některý parametr není uveden, podívejte se na fotografie produktu nebo kontaktujte naši podporu.

Co byste měli zkontrolovat z hlediska vzhledu a rozměrů?

Věnujte zvýšenou pozornost následujícím fyzickým parametrům:

• Změřte šířku, výšku a tloušťku původního ventilátoru. I rozdíl 1‑2 mm může způsobit, že se ventilátor do šasi nevejde.
• Upevňovací západky a umístění otvorů pro šrouby: Západky i otvory pro šrouby musí odpovídat šasi notebooku. Na sestavě ventilátoru bývají obvykle 2‑4 otvory pro šrouby nebo západky.
• Celkový tvar: Porovnejte boční profil a obrys krytu ventilátoru – některé ventilátory mají specifické zakřivení, aby se vešly kolem dalších součástí (např. slotů RAM, baterie).
• Integrace s chladičem: Pokud má ventilátor připevněný chladič, zkontrolujte uspořádání tepelných trubic a kontaktní plochu pro CPU/GPU – musí odpovídat velikosti a poloze čipu.
• Směr proudění vzduchu: Ventilátor by měl vhánět vzduch ven přes výdechy – pokud si nejste jistí, zkontrolujte orientaci lopatek.
• Počet a provedení lopatek ventilátoru: Přestože to není pro montáž rozhodující, jiné provedení lopatek může ovlivnit hluk a charakteristiky proudění vzduchu.

Doporučený postup: Položte původní ventilátor vedle fotografií produktu a porovnejte každý detail – umístění otvorů pro šrouby, polohu západek a tvar krytu ventilátoru. Pokud si nejste jistí, změřte původní ventilátor pravítkem a sdělte nám rozměry.

Dodává se tento ventilátor včetně sestavy chladiče?

Ne, jedná se pouze o samostatný ventilátor – sestava chladiče není součástí.

Co to pro Vás znamená:

• Budete muset přesunout stávající chladič (kovové lamely a tepelné trubice) ze starého ventilátoru na nový.
• Ujistěte se, že otvory pro šrouby a upevňovací body na novém ventilátoru odpovídají stávajícímu chladiči – různé ventilátory mohou mít odlišné mechanismy upevnění.
• Pokud je Váš chladič poškozený nebo opotřebovaný, doporučujeme místo toho zakoupit kombinovanou jednotku (ventilátor + chladič).

Důležité: Při přesunu chladiče očistěte teplovodivou pastu z chladiče i z ploch CPU/GPU a před opětovnou montáží naneste čerstvou teplovodivou pastu.

Pokud si nejste jistí, pošlete nám fotografii původní sestavy – můžeme potvrdit, zda je tento ventilátor s Vaším chladičem kompatibilní.

Jak mohu ověřit kompatibilitu podle modelu nebo čísla dílu?

Modelové číslo (PN) tohoto ventilátoru je BAPA1005R5HY002.

Jak ověřit kompatibilitu:

• Zkontrolujte PN vytištěné na původním ventilátoru – obvykle bývá na štítku na krytu ventilátoru (např. „MCF‑MP‑xxxx“, „DA0FANxxx“).
• Pokud se PN shoduje nebo je uvedeno jako kompatibilní na naší stránce produktu, jde o přímou náhradu.
• Pokud se PN liší, může být ventilátor stále kompatibilní – porovnejte fyzické parametry (rozměry, otvory pro šrouby, konektor) a ověřte je proti uvedeným modelům notebooků.
• U našich produktů garantujeme kompatibilitu s modely notebooků, které uvádíme – i když je PN odlišné, shodu jsme ověřili.

Tip odborníka: Někteří výrobci notebooků používají více dodavatelů ventilátorů – Dell, HP a Lenovo často používají pro stejný model různá PN ventilátorů. Pokud má Váš původní ventilátor jiné PN, může stále jít o funkční náhradu. V případě pochybností nám pošlete fotografii štítku s PN původního ventilátoru spolu s modelem notebooku a kompatibilitu Vám potvrdíme.

Kde je ventilátor fyzicky umístěn uvnitř notebooku?

Ventilátor se nachází uvnitř základního šasi (pod krytem D) a je součástí systému odvodu tepla notebooku. Jeho přesná poloha závisí na modelu notebooku:

• Ventilátor CPU: Obvykle bývá umístěn u středu nebo vlevo nahoře základní desky, poblíž procesoru. Odebírá teplo z CPU přes chladič a odvádí je zadními nebo bočními výdechy.
• Ventilátor GPU: Často se nachází na pravé straně základní desky (u herních notebooků) nebo poblíž grafického čipu.
• Kombinované jednotky: Jsou umístěny ve středu, tepelné trubice vedou k CPU i GPU a teplo odchází zadními výdechy.
• Ventilátor je upevněn k základní desce nebo šasi malými šrouby (obvykle 2‑4) a má kabel, který se zasouvá do vyhrazeného konektoru ventilátoru na základní desce.

Pro přístup k ventilátoru je nutné sejmout spodní kryt (kryt D) a někdy také sestavu chladiče (pokud je k němu ventilátor připevněn). U některých modelů je pro přístup k ventilátoru ze spodní strany nutné vyjmout základní desku.

Pro pokyny k demontáži specifické pro daný model vždy nahlédněte do servisní příručky notebooku.

Jak rozpoznat konektor ventilátoru na základní desce a jak připojit kabel?

Kabel ventilátoru se zasouvá do vyhrazeného konektoru na základní desce. Bývá obvykle zřetelně označen a nachází se v oblasti CPU nebo GPU. Mezi běžná označení patří:

• CPU_FAN / CPU_FAN1 – pro chladicí ventilátory CPU.
• FAN1 / FAN2 / SYS_FAN – pro systémové ventilátory.
• J_FAN / JP_FAN – obecná označení konektorů pro ventilátory.
• GPU_FAN – u některých modelů se samostatným chlazením GPU.

Postup připojení:

• Vyrovnejte konektor s protikusem – je kódovaný (obvykle malým výstupkem), takže se dá zasunout jen jedním způsobem.
• Zatlačte konektor opatrně, dokud nezaklapne nebo se zcela neusadí.
• Nepoužívejte sílu – pokud konektor nejde snadno zasunout, zkontrolujte orientaci a ujistěte se, že žádné piny nejsou ohnuté.
• U 4pinových ventilátorů PWM řídí otáčky základní deska; u 3pinových ventilátorů se otáčky řídí regulací napětí.

Důležité: Pokud nahrazujete 4pinový ventilátor 3pinovým (nebo naopak), systém může stále fungovat, ale řízení otáček se může lišit. Pokud základní deska očekává signál PWM, bude 3pinový ventilátor obvykle provozovat na plné otáčky.

Pokud má Váš konektor stejný počet pinů, ale tvar zástrčky vypadá jinak, někteří výrobci používají vlastní konektory – ve vzácných případech může být nutné piny přepojit nebo použít redukci.

Jak krok za krokem vyměnit chladicí ventilátor?

Poznámka: Výměna ventilátoru zahrnuje manipulaci s teplovodivou pastou a citlivými součástmi. Postupujte podle následujících kroků pečlivě:

1. Příprava:
   • Vypněte notebook, odpojte napájecí adaptér a vyjměte baterii (pokud je vyjímatelná).
   • Stiskněte tlačítko napájení na 5‑10 sekund, abyste vybili zbytkový náboj.
   • Pracujte na antistatické podložce nebo na uzemněném povrchu.
   • Připravte si teplovodivou pastu (budete ji muset znovu nanést).
   • Před zahájením si vyfoťte sestavu ventilátoru a vedení kabelů.
2. Sejměte spodní kryt (kryt D):
   • Odstraňte všechny viditelné šrouby – některé mohou být skryté pod gumovými nožkami nebo nálepkami.
   • Opatrně páčte kryt pomocí plastové páčky – začněte v rohu.
3. Najděte ventilátor a odpojte kabel:
   • Najděte ventilátor a jeho kabelový konektor na základní desce.
   • Odpojte kabel opatrným tahem za konektor (nikoli za vodiče).
   • Pokud je konektor zajištěn, před vytažením opatrně uvolněte západku.
4. Vyjměte sestavu ventilátoru/chladiče:
   • Odšroubujte ventilátor ze šasi (obvykle 2‑4 šrouby).
   • Pokud je ventilátor připevněn k chladiči, odšroubujte také chladič ze základní desky (dodržte pořadí šroubů vyznačené na chladiči).
   • Sestavu opatrně nadzvedněte – může být přilepená teplovodivou pastou; jemným kroucením uvolněte spoj.
5. Připravte nový ventilátor:
   • Pokud jde o samostatný ventilátor, přeneste na něj stávající chladič (pokud je kompatibilní).
   • Odstraňte ochrannou fólii ze základny nového ventilátoru (pokud je přítomna).
   • Pokud nový ventilátor přichází s chladičem, očistěte plochy CPU/GPU isopropylalkoholem a hadříkem, který nepouští vlákna.
   • Naneste množství velikosti hrášku čerstvé teplovodivé pasty na střed čipu CPU/GPU.
6. Nainstalujte nový ventilátor:
   • Položte sestavu ventilátoru/chladiče na CPU/GPU – vyrovnejte montážní otvory.
   • Utáhněte šrouby do kříže (proti sobě ležící rohy), aby byl tlak rovnoměrný.
   • Nepřetahujte je – dotažení na doraz je dostatečné.
   • Pokud se ventilátor připevňuje přímo k šasi, upevněte jej montážními šrouby.
7. Připojte kabel:
   • Zasuňte kabel ventilátoru do konektoru na základní desce – ujistěte se, že je zcela usazený.
   • Veďte kabel úhledně po původní trase a v případě potřeby jej zajistěte páskou nebo sponami.
8. Otestujte před opětovnou montáží:
   • Krátce znovu připojte baterii, zapněte notebook a vstupte do BIOSu, nebo pomocí softwaru jako HWMonitor zkontrolujte otáčky ventilátoru (RPM).
   • Poslouchejte, zda se neozývá neobvyklý hluk – ventilátor by měl běžet plynule a bez skřípání.
   • Zkontrolujte teploty CPU/GPU – měly by být nižší než dříve (nebo alespoň stabilní).
   • Vypněte notebook a znovu odpojte baterii.
9. Opětovná montáž: Nasaďte spodní kryt a všechny šrouby.

Časté chyby, kterých se vyvarujte:

• Zapomenutí připojit kabel ventilátoru před opětovnou montáží – budete muset notebook znovu rozebrat.
• Použití příliš velkého množství teplovodivé pasty – může způsobit přehřívání. Použijte množství velikosti hrášku.
• Nedodržení správného pořadí šroubů – některé chladiče vyžadují konkrétní sled (vyznačený na chladiči), aby se zabránilo deformaci.
• Poškození lopatek ventilátoru při manipulaci – lopatky jsou křehké.

Pokud si na nanášení teplovodivé pasty netroufáte, doporučujeme profesionální instalaci.

Jaká opatření byste měli dodržovat a co dělat, když se ventilátor netočí nebo vydává hluk?

Zásadní opatření:

• Vždy odpojte baterii – konektor ventilátoru může dodávat proud, který při zkratu poškodí součásti.
• S lopatkami ventilátoru zacházejte opatrně – lopatky jsou tenké a snadno se zlomí. Neotáčejte ventilátorem ručně pomocí stlačeného vzduchu (může dojít k překročení otáček a poškození ložisek).
• Teplovodivou pastu používejte správně – nanášejte ji pouze na čip CPU/GPU, nikoli na základní desku. Zabraňte tomu, aby se pasta dostala na lopatky ventilátoru nebo konektory.
• Zkontrolujte vedení kabelů – kabel ventilátoru by se neměl dotýkat lopatek ani být přiskřípnutý šasi.
• Zajistěte správné uzemnění – některé ventilátory mají uzemňovací vodič – pokud je přítomný, připojte jej.
• Nezakrývejte výdechy vzduchu – po opětovné montáži se ujistěte, že výdech ventilátoru není zakrytý.

Řešení problémů po instalaci:

• Ventilátor se vůbec netočí:
  • Zkontrolujte, zda je kabel ventilátoru zcela usazený v konektoru na základní desce.
  • Otestujte konektor na základní desce jiným ventilátorem (pokud je k dispozici) a vylučte jeho poruchu.
  • Ověřte, zda ventilátor dostává napájení – změřte napětí multimetrem (pokud jej máte).
  • Zkontrolujte nastavení BIOSu – některé notebooky mají nastavení ovládání ventilátoru, které může být vypnuté.
• Ventilátor se točí, ale pomalu nebo nepravidelně:
  • Zkontrolujte uspořádání pinů – pokud jste nahradili 4pinový ventilátor PWM 3pinovým, řízení otáček se bude lišit.
  • Aktualizujte firmware BIOS/EC – někdy je potřeba křivku otáček ventilátoru znovu kalibrovat.
  • Zkontrolujte plán napájení operačního systému – režim „Power Saver“ může omezovat otáčky ventilátoru.
• Ventilátor vydává skřípavý nebo chrastivý hluk:
  • Ventilátor může být špatně vyrovnaný – zkontrolujte, zda nejsou montážní šrouby přetažené.
  • Lopatek se může dotýkat cizí předmět (např. kabel, prach) – zkontrolujte je a nečistoty odstraňte.
  • Ložisko může být vadné – pokud hluk přetrvává, ventilátor je pravděpodobně nutné vyměnit.
• Ventilátor běží neustále na plné otáčky:
  • Zkontrolujte, zda je ventilátor 3pinový a připojený k čistě PWM konektoru – některé základní desky podporují řízení PWM pouze u určitých konektorů.
  • CPU/GPU se mohou přehřívat – zkontrolujte teploty a ujistěte se, že je teplovodivá pasta nanesena správně.
  • Obnovte výchozí nastavení BIOSu – křivky otáček se někdy poškodí.
• Notebook se po výměně ventilátoru stále přehřívá:
  • Ověřte, že chladič správně doléhá – při utahování šroubů vyviňte rovnoměrný tlak.
  • Zkontrolujte, zda teplovodivá pasta není příliš silná nebo příliš tenká – v případě potřeby ji naneste znovu.
  • Ujistěte se, že výdechy vzduchu nejsou ucpané prachem – důkladně je vyčistěte.
  • Pokud jde o herní model, zvažte upgrade teplovodivé pasty na výkonnější pastu.

Pokud problém přetrvává: Řadič ventilátoru na základní desce může být vadný, nebo může být vadný nový ventilátor – kontaktujte naši podporu s podrobnostmi a pomůžeme Vám problém diagnostikovat.

Jak zkontrolovat otáčky ventilátoru (RPM) a jaké otáčky jsou normální?

Jak zkontrolovat otáčky ventilátoru (RPM):

• V BIOS/UEFI: Většina notebooků zobrazuje otáčky ventilátoru v části monitorování hardwaru (často pod položkou „PC Health“ nebo „Hardware Monitor“).
• Pomocí softwaru: Programy jako HWMonitor, SpeedFan nebo HWInfo64 dokážou zobrazit otáčky ventilátorů přímo v operačním systému.
• Sledujte změny: Ventilátor by měl zvyšovat otáčky při rostoucím zatížení CPU/GPU a snižovat je v klidu.

Běžné rozsahy otáček (typické hodnoty):

• Klidový stav (nízké zatížení): 1500 – 2500 RPM (některé ultra tenké notebooky jsou v klidu zcela tiché).
• Střední zatížení: 3000 – 4500 RPM.
• Vysoké zatížení (hry/střih videa): 5000 – 7000+ RPM.

Co když jsou otáčky mimo rozsah?

• Příliš nízké (pod 1000 RPM při zatížení): Ventilátor může být nedostatečně napájený, nesprávně připojený, nebo je vadný konektor na základní desce.
• Příliš vysoké (trvale na maximálních otáčkách): Ventilátor může být 3pinový a připojený k PWM konektoru (běží na plné otáčky), nebo se CPU/GPU přehřívá.
• Kolísající otáčky (nestabilní): Může jít o uvolněné připojení, poškozený kabel nebo opotřebované ložisko ventilátoru.

Důležité: Hodnoty RPM jsou přibližné – různé modely ventilátorů mají odlišné rozsahy otáček. Podstatné je, že ventilátor reaguje na změny zatížení a udržuje teplotu systému pod kontrolou.

Pokud se otáčky nového ventilátoru výrazně liší od původního, zkontrolujte, zda uspořádání pinů (2/3/4 piny) odpovídá konektoru na základní desce.
